CO2发射装置用曲柄滑块式快速急回机构

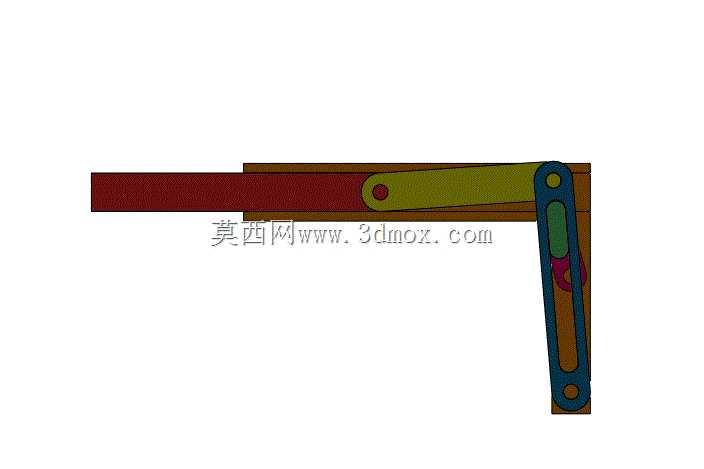

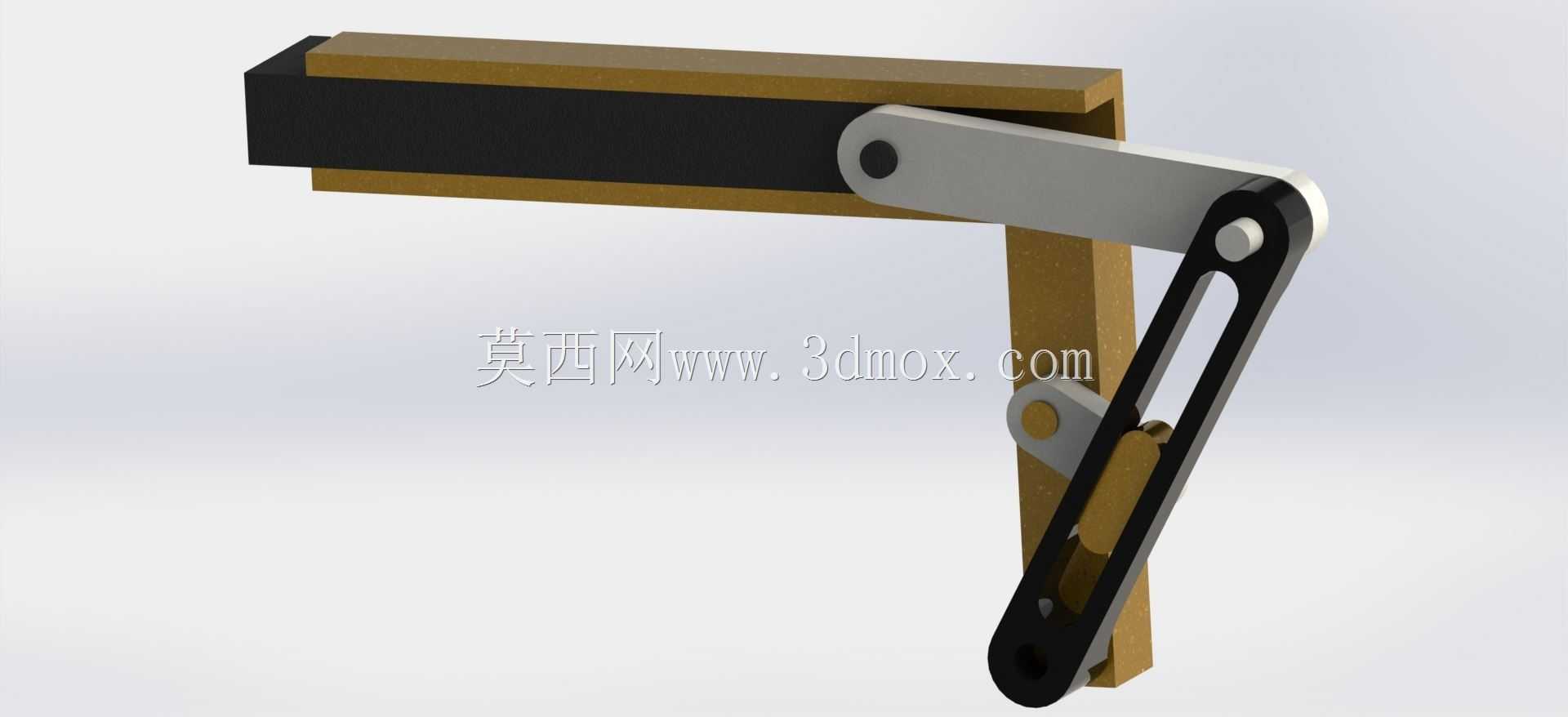

这套急回机构是针对自动发射类CO2动力装置开发的核心往复执行组件，核心作用是在动力输入转速恒定的前提下，实现工作行程匀速推进、回程段快速复位的运动特性，匹配发射装置的击发、退壳、上膛循环动作节奏，减少空行程耗时，提升整套装置的连续工作效率。从结构设计逻辑来看，整套机构采用平面连杆传动方案，主动曲柄做整周回转运动，通过中间连杆带动端部滑块做直线往复运动，没有复杂的齿轮啮合或者凸轮曲面加工需求，零件加工难度低，装配公差要求宽松，常规的铣削、钻削设备就能完成全部零件加工，后期维护也不需要专用工装，普通钳工就能完成拆装调试。在功能特性上，这套机构的急回特性通过曲柄与连杆的长度比实现，工作行程段曲柄转动角度接近180度，滑块运动速度平稳，能为击发动作提供稳定的推力输出，避免速度波动导致的击发力度不稳定问题；回程段曲柄转动角度小于180度，滑块能在更短的时间内回到初始位置，为下一次工作循环预留充足的动作时间，整套机构的运动副全部采用销轴铰接，铰接位置预留润滑脂存储间隙，长时间连续运转也不会出现过度磨损卡滞的问题。在安装边界上，整套机构的安装基准为底部的L型支撑座，支撑座上预留三个固定安装孔，孔位间距按照标准型材安装槽间距设计，可以直接固定在20系列铝型材搭建的设备框架上，不需要额外加工转接板；机构的横向运动行程覆盖120mm范围，纵向安装高度不超过180mm，整套机构的运动包络范围在设计阶段就做了干涉校验，所有连杆在运动全过程中不会和周边的气路组件、击发组件发生碰撞，安装时只需要保证主动曲柄的输入轴和动力输出轴同轴度误差不超过0.1mm，就能保证整套机构运转顺畅无卡顿。从实际应用场景来看，这类急回机构除了适配CO2动力发射装置之外，也可以移植到小型往复送料机构、轻载冲压设备、自动打点装置上，只需要根据实际负载调整连杆的截面尺寸和销轴直径，就能匹配不同的负载需求，机构的动力输入端可以直接连接微型直流减速电机，不需要额外添加减速箱或者换向结构，整体集成难度低，适合小型自动化设备的开发选型参考。
