步枪光学瞄准镜结构设计方案

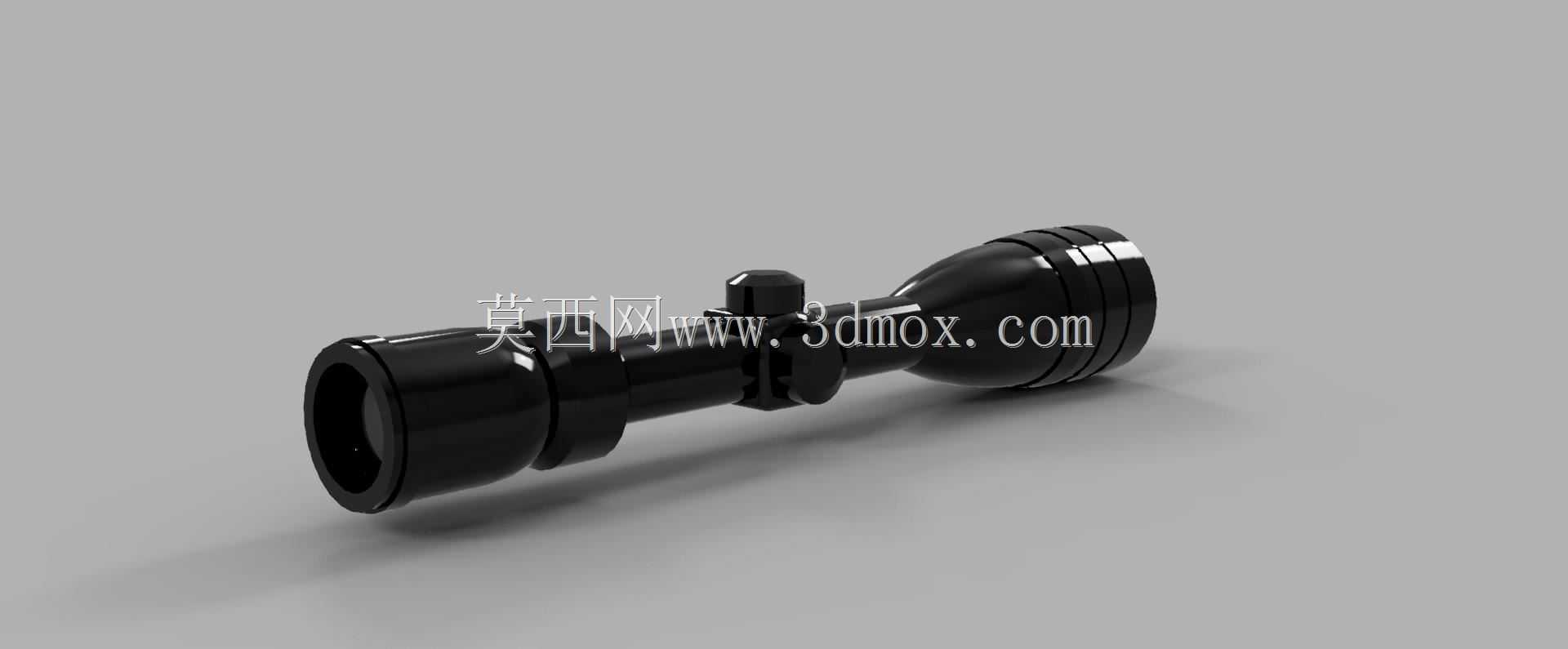

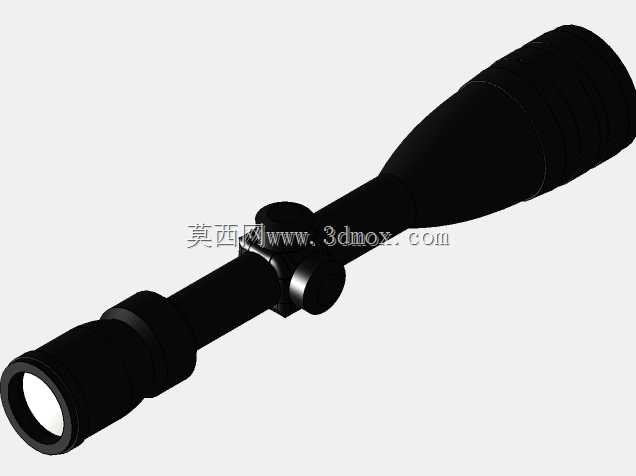

这款光学瞄准镜的结构设计，首先围绕枪械射击时的实际使用场景展开，在野外狩猎、竞技射击、战术训练等场景中，使用者需要快速完成目标捕捉、弹道修正与精准击发，这就要求瞄准镜的结构既要保证光学通路的同轴精度，也要兼顾安装后的抗冲击性能，承受枪械击发时产生的往复后坐力，避免光轴偏移影响射击精度。从功能特性来看，镜身采用一体化筒状结构设计，主镜筒内部依次排布物镜组、变倍镜组、分划板组件与目镜组，镜身中部设置的调节旋钮结构，可实现高低、风偏两个维度的弹道修正，调节旋钮的齿比设计经过匹配，每档调节量对应固定的弹道修正量，方便使用者根据射击距离、风速参数快速调整。镜身外侧的安装环槽结构，匹配标准皮卡汀尼导轨的安装尺寸，安装时通过两个分体式固定环将镜身锁紧在枪械导轨上，固定环的夹紧面设计有防滑纹路，避免后坐过程中镜身出现轴向窜动或周向转动。设计过程中，首先确定光学系统的总长与通光孔径，以此为基础推导镜身的内径尺寸，预留足够的镜片安装与隔圈空间，镜身壁厚根据后坐力冲击载荷计算，选用高强度铝合金材质时，壁厚控制在合理区间，既保证结构强度，也能控制整体重量，避免加装后导致枪械重心过度前移影响据枪稳定性。物镜端采用大口径设计，通光量更大，在弱光环境下也能保证清晰的视野，目镜端设置视度调节结构，可适配不同视力的使用者，无需佩戴眼镜即可获得清晰的分划与目标图像。镜身表面做哑光氧化处理，避免强光环境下产生反光暴露位置，同时提升表面耐磨性能，适应野外复杂使用环境下的磕碰、摩擦。安装边界方面，镜身整体的外径尺寸控制在标准瞄准镜安装环的适配范围内，调节旋钮的凸起高度经过校核，安装后不会与枪械的机械瞄具、护木等部件产生干涉，目镜的出瞳距离设置在合理区间，保证枪械后坐时目镜不会撞击使用者眼眶，同时在各种据枪姿势下都能获得完整的视野。内部的隔圈、压圈结构都做了消光处理，避免镜筒内部产生杂光反射影响成像清晰度，所有镜片的安装都采用弹性压圈固定，在承受冲击时可提供微小的缓冲量，避免镜片受刚性冲击碎裂。整体结构没有多余的外露凸起，外形流畅，在携行过程中不会勾挂衣物或装具，调节旋钮的阻尼感经过匹配，既可以在戴手套时完成调节操作，也能保证调节后不会因为枪械振动自行移位。
