单拐动力传动曲轴带配套轴承座结构

　　这套曲轴结构在小型往复动力设备里承担核心的动力转换职责，常见于小排量通用汽油机、小型空压机、微型农用泵组以及便携动力机具的传动端，作用是把活塞往复直线运动转化为旋转扭矩向外输出，反过来也可以在小型柱塞泵场景里把输入旋转运动转化为柱塞的往复抽吸动作。整套模型同时还原了曲轴本体和配套的两处支撑轴承座，不是单独的轴类零件，装配关系完整，做结构校核的时候不用再额外补建支撑件，能直接放进整机装配里核对运动干涉。

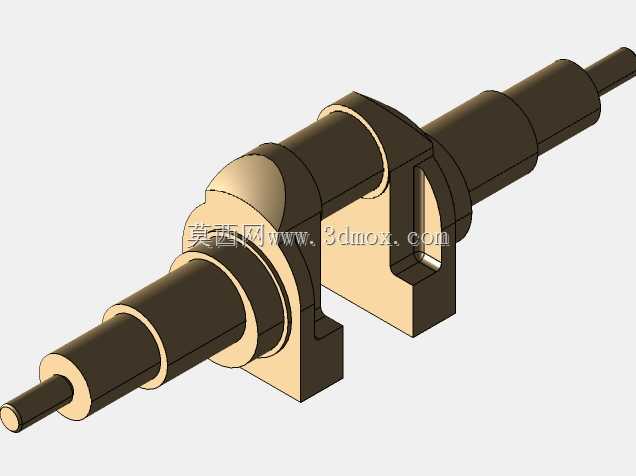

　　从结构细节来看，这是典型的单拐曲轴布局，两端是阶梯式主轴颈，轴段直径从外端到支撑位逐级放大，外端细轴段用来安装飞轮、皮带轮或者联轴器，轴端预留的长度足够布置平键、锁紧螺母和挡圈，不会出现装完传动件之后轴向定位空间不足的问题。中间的曲柄销和两侧主轴颈保持偏心布置，偏心距直接决定活塞行程，建模的时候偏心距参数和连杆大头孔径、活塞销位置是联动匹配的，修改行程参数的时候可以同步调整曲柄臂厚度，保证回转过程中连杆大头不会和曲柄臂、轴承座侧壁发生擦碰。两侧的支撑轴承座做成剖分式安装结构，底座带平直安装面和螺栓过孔，上机盖和底座通过螺栓锁紧，把轴瓦或者滚动轴承夹持在轴承座孔内，现场装配的时候不需要从轴端硬套轴承，松开轴承座上盖就可以把曲轴整体吊入，后期维护拆检曲轴轴颈磨损情况的时候也不用完全拆解整机外围管路和连杆组件，维保效率比整体式轴承座高很多。

　　设计层面首先考量的是动平衡表现，单拐曲轴本身回转时的不平衡量较大，所以在两侧曲柄臂上预留了平衡重的实体结构，平衡重的扇形轮廓朝向曲柄销的对侧，用来抵消曲柄销和连杆大头回转产生的离心力，建模时平衡重的回转外圆和曲轴箱内壁之间预留了足够的安全间隙，哪怕整机运行中出现轻微的轴承游隙放大、轴系挠曲变形，平衡重也不会扫到箱体内壁。轴颈的过渡位置全部做了圆角处理，没有尖锐的应力集中缺口，这一点对承受交变冲击载荷的曲轴来说至关重要——往复动力设备每个工作循环里曲轴都要承受活塞传递的爆发压力，圆角位置如果加工成直角，交变应力反复作用下很容易从过渡位置萌生疲劳裂纹，最终导致曲轴断裂。主轴颈和曲柄销的表面在工程实际中一般会做高频淬火处理，提升轴颈表面硬度来匹配轴瓦的摩擦副，芯部保留韧性来吸收冲击载荷，三维建模时轴颈的尺寸公差、圆角半径都可以直接关联到后续工程图的标注，不用后期重新绘制轮廓。

　　安装边界方面，两处轴承座的底面共面，安装孔的孔距按照小型通用动力机组的典型机架尺寸设计，底座贴合面的平面度要求在建模阶段就已经通过装配约束锁定，曲轴装入之后两端主轴颈的同轴度可以靠轴承座的镗孔精度保证，不会出现轴系别劲、运转卡滞的情况。曲轴的轴向定位靠轴承座内侧的台阶面配合轴承端面实现，轴向预留的热膨胀间隙刚好适配钢制轴件在工作温升下的伸长量，不会出现热态下轴系顶死、轴承过载烧毁的问题。曲轴外伸端的轴段长度、键槽位置都留出了安装联轴器或者皮带轮的空间，外围传动件的装拆路径上没有轴承座或者曲柄臂的遮挡，现场拆装的时候不用挪动曲轴本体就能完成传动件的更换。曲柄销的宽度尺寸匹配常用的小型剖分式连杆大头，连杆大头装到曲柄销上之后，两侧和曲柄臂内侧的间隙刚好留存润滑油膜的空间，工作时飞溅的润滑油可以顺利进入摩擦副表面，带走磨损产生的金属碎屑和摩擦热量。整套结构的所有配合面、安装面、运动包络都在三维模型里完整呈现，结构工程师做整机布局的时候可以直接测量各个位置的外形尺寸，核对曲轴回转包络和曲轴箱、连杆、活塞组件的间隙，提前排除运动干涉风险，也可以基于这个模型快速衍生不同行程、不同轴端连接形式的变型曲轴，缩短小型动力设备的开发周期。
