内燃机活塞精密结构三维数模

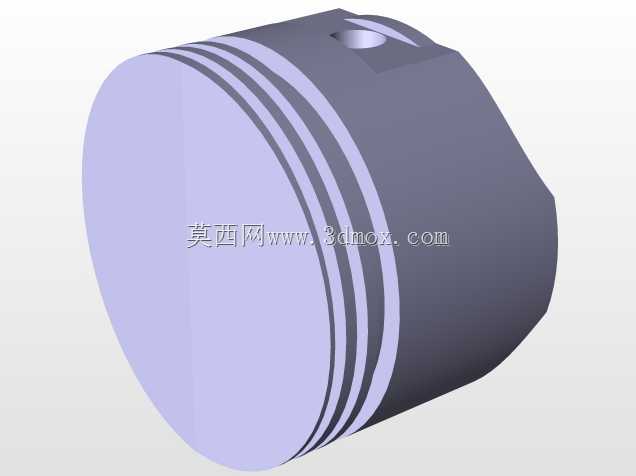

　　在往复式动力机械的开发流程里，活塞是直接决定燃烧效率、密封可靠性与整机寿命的核心运动件，这套三维数模完整还原了活塞从头部环槽到裙部导向段的全部几何特征，可直接用于教学演示、结构方案比对、运动干涉校核以及配套工装的前期设计参考。从实际装机场景来看，这类活塞广泛适配小排量通用汽油机、小型内燃机组、教学拆解实训台以及微型动力试验平台，工作过程中活塞在气缸套内做高速往复直线运动，顶部直接承接燃油燃烧爆发的高压燃气，将燃烧产生的气体压力通过活塞销传递给连杆，再由连杆把直线往复运动转化为曲轴的旋转扭矩输出，整套动力传递路径里活塞是最先承接热负荷与机械冲击的零件，其结构合理性直接影响整机的窜气量、机油消耗量、冷启动异响以及长期运行后的磨损速率。数模的头部区域加工有多道平行环槽，对应装配气环与油环的安装位置，气环的核心作用是密封燃烧室与曲轴箱之间的间隙，避免高温高压燃气在做功冲程大量窜入曲轴箱导致动力下降、机油劣化加速，油环则负责在活塞往复运动时刮除气缸壁上多余的润滑油，既保证缸壁润滑膜均匀分布，又防止机油窜入燃烧室参与燃烧造成积碳、排放超标问题。环槽的轴向宽度、槽底圆角以及槽与活塞轴线的垂直度都在数模里做了精准还原，实际加工中环槽边缘会做微小倒角，避免装配活塞环时出现锐边卡滞，同时缓解长期交变载荷下环槽侧面的冲击磨损。活塞顶部的燃烧室侧轮廓做了适配小型动力的平顶简化设计，顶面预留的销孔周边局部加厚，用来抵消燃气爆发时顶部的弯曲变形，

　　销座部位的加强筋结构从销孔位置向裙部平缓过渡，把活塞顶部承受的高压载荷均匀分散到整个裙部支撑区域，避免应力集中在销座根部导致疲劳开裂。活塞裙部是活塞在气缸内的主要导向承载段，数模里裙部外圆保留了完整的圆柱配合面，实际量产设计中裙部通常会加工成微椭圆型线，冷态下裙部与缸套之间预留合理的配缸间隙，发动机热机后活塞受热膨胀，椭圆型线自动补偿热变形量，既不会因为间隙过小出现热态拉缸抱缸，也不会因为间隙过大导致活塞换向敲击缸壁产生异响、加剧导向面磨损。裙部的轴向长度经过匹配设定，足够的导向长度可以保证活塞在往复运动全程始终保持稳定姿态，避免活塞在气缸内出现偏摆，让活塞环的密封面始终与缸壁均匀贴合，减少偏磨导致的密封失效。活塞销孔的同轴度、

　　销孔与活塞轴线的垂直度在数模中都有明确的几何约束，装配时活塞销穿过销座与连杆小头孔，销孔两端预留的卡环槽用来安装限位卡环，防止活塞销在工作过程中轴向窜动刮伤气缸内壁。从安装边界维度梳理，活塞的最大外径必须与对应气缸套的内径形成设计匹配，整机装配时活塞连同活塞环、活塞销组成活塞连杆组，从气缸体下端或者上端装入缸孔，活塞环开口需要按规定角度错开，避免各环开口对齐形成直通漏气通道；活塞运动到上止点时，顶面与气缸盖燃烧室底面之间预留规定的压缩余隙，既不能间隙过小导致活塞上行顶撞气门、缸盖，也不能间隙过大导致压缩比降低、燃烧效率下降。数模呈现的外轮廓没有多余的复杂异形曲面，结构特征清晰规整，环槽、销座、裙部、

　　顶部加强区域的过渡圆角都做了工程化处理，既方便后续在建模环境中直接修改缸径、环槽数量、销孔直径、裙部长度等核心参数，快速衍生出不同排量、不同压缩比的活塞变体方案，也可以基于该数模开展有限元热分析、运动学仿真，模拟活塞在最高爆发压力、最高工作温度下的变形分布与应力集中位置，提前优化壁厚分配与加强筋走向，在保证结构强度足够的前提下尽可能降低活塞整体重量，减小往复运动惯性力，降低曲轴连杆机构的动载荷，让整机运转更平顺、振动噪声更低。针对维修与实训场景，该数模还可以用来拆解演示活塞环的装配顺序、活塞与连杆的配对关系、配缸间隙的测量方法，帮助从业者直观理解活塞各结构段对应的功能作用，避免在实际装机过程中出现环槽装反、活塞朝向错误、配缸间隙选配不当等常见装配问题。
