牙菌斑脱毛工装定位安装板结构

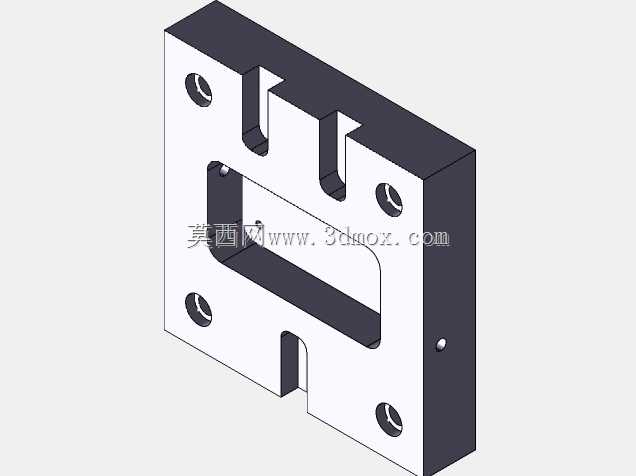

　　该零件属于工装夹具系统中的定位安装承载板，在自动化牙菌斑处理类小型工位中承担基体定位、部件承托与相对位置约束作用。板件采用长方体块状基体布局，正面开设多处贯通安装孔与异形通槽，侧边预留定位销孔，整体结构围绕装配兼容性与工位刚性需求展开设计。从实际工位排布来看，这类板件常安装在小型处理设备的工位基座上，正面的大尺寸异形通槽用于避让执行组件的运动行程，避免毛刷、脱毛执行件或传动连杆在往复动作过程中与基体发生干涉；板体四角及侧边分布的沉头通孔可直接穿入紧固件，将板件锁附在设备机架或滑移平台上，孔位采用对称式排布，装配时可快速对齐基准，减少现场调机的找正时间。顶部开设的两处U型开口槽并非简单减重结构，其槽宽与执行模组的导向轴外径匹配，

　　装配时可从侧向滑入导向部件，无需整体拆解轴系即可完成板件拆装，在设备维护更换工装时能显著降低停机时长；板体中部的长条形贯通槽一方面为下方传动件提供运动避让空间，另一方面可作为走线或负压抽吸通道的预留位，适配工位中清理碎屑、收集脱落杂物的配套管路布局。设计阶段优先保证板件的平面度与孔位位置度，块状基体的厚度选取兼顾刚性与整体重量，薄板虽可降低耗材成本，但在执行件高频往复施压时容易出现板面翘曲，导致定位基准偏移，过厚则会增加工位整体负载，挤占相邻组件的安装空间，当前厚度在紧固后可保持板面稳定，受力状态下形变控制在工装允许公差范围内。侧边的小型定位销孔用于与相邻限位块做销接定位，装配时先通过销孔确定板件与基座的相对位置，再锁附紧固件，

　　可避免多次拆装后孔位错位，保证重复装配精度。板体的外轮廓直角边可作为工位排布的基准靠面，安装时直接贴合机架定位边即可完成初定位，无需额外制作复杂找正工装。从功能适配角度，该板件不直接参与执行作业，而是作为所有功能组件的安装载体，上方可固定脱毛执行模组、导向座、位置检测元件，下方预留空间可布置传动摆杆与复位弹性件，各安装孔的间距按照常用小型工装组件的安装尺寸设定，兼容多款同类型工位的模组互换需求。槽口边缘做直角过渡，在建模时需注意槽内拐角的应力集中问题，实际加工中可根据工艺条件在拐角处增设微小退刀圆角，既避免铣削加工时刀具在拐角处过载，也能减少板件长期受交变载荷后出现裂纹的风险。板面的沉头孔深度需匹配紧固件头厚，

　　保证螺丝锁紧后头部不高出板面，避免后续安装的功能组件与螺丝头发生干涉；销孔与通孔的同轴度、孔距公差需按照工装夹具的常规精度等级管控，若孔位偏差过大，会导致安装后的执行模组与工件工位错位，直接影响处理作业的位置准确性。在三维建模过程中，先绘制板体基础长方体轮廓，再依次拉伸切除各通孔、沉头孔与异形槽，特征顺序按照加工工序排布，便于后续工程图直接导出加工尺寸，槽体的对称度、孔位的边距尺寸均需完整标注，为后续机加工提供明确依据。该结构整体造型简洁，无复杂曲面特征，常规铣削设备即可完成全部加工，材料可选用普通工装常用的型钢或铝板，根据工位负载与防腐需求灵活调整，在小型日化处理设备、医用小件清理工位、自动化组装夹具中都可作为通用承载安装板使用，安装边界以板体外轮廓为限，周边预留出紧固件操作空间与执行件运动间隙即可完成整机布局。
