流体管路带孔法兰转接适配器结构

　　该转接件在流体输送系统中承担两段不同接口形式管路之间的过渡连接任务，常见于泵组进出口、阀组集成块、试验台管路以及紧凑型工艺管线改造场景。现场往往会遇到一侧需要采用周向均布螺栓进行可靠压紧，而另一侧需要与短管、软管接头或设备接口形成套接配合的情况，单独使用标准法兰或标准管接头都难以同时满足两端约束，因此这类带颈法兰式适配器成为管路布置中很实用的中间零件。

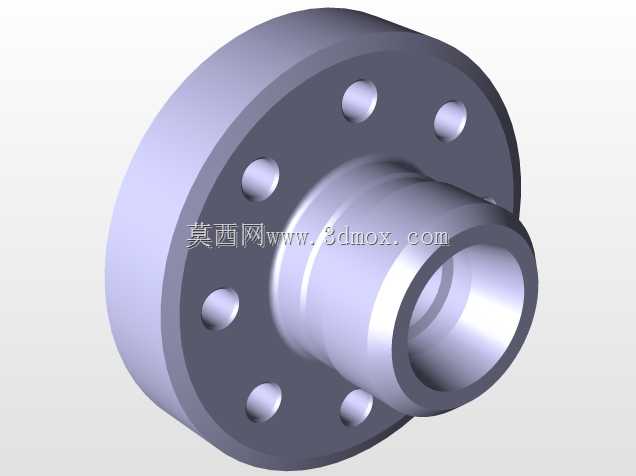

　　从结构上看，零件一侧为直径较大的圆形法兰盘，盘面上沿圆周分布多个贯通安装孔，用于穿入螺栓并与配对法兰完成紧固；另一侧为同轴伸出的圆筒形接口，内部形成连续流道。法兰端提供较大的压紧面积和较好的密封承载能力，筒状端则便于与管道或设备接口进行对中、套接或焊接。两端通过圆滑过渡的肩部连接，既避免截面突变造成应力集中，也使流体在通过转接区域时减少突然扩缩带来的局部涡流。

　　建模时首先需要确定的是流道名义通径，因为它直接决定输送能力、压损水平以及与上下游管路的匹配关系。筒状端外径、壁厚和内孔直径应按照工作压力、介质特性及连接方式协同确定；若采用承插或焊接结构，端部配合长度要保证足够的接触区域，若采用端面密封，则需在相应位置预留密封面或垫片压紧空间。法兰盘外径不能只按螺栓孔排布随意放大，还要核对配对法兰、螺栓套筒、扳手空间以及相邻管路之间的最小净距。

　　盘面上的安装孔数量与节圆直径是安装边界中的关键参数。孔位过少会导致密封压力分布不均，孔位过多又会增大法兰外径并削弱盘体有效承载截面；孔中心节圆既要保证孔边到法兰外缘有足够安全距离，也要让孔边到颈部过渡区保留合理壁厚。实际三维布置中，可将螺栓孔按圆周阵列生成，并在装配环境中检查螺栓穿入后是否与筒颈、焊缝、密封件或邻近管件发生干涉。对于需要频繁拆装的试验管路，孔口可根据加工条件考虑倒角，以降低装配刮擦和应力集中风险。

　　颈部与法兰盘交接区域是受力较复杂的位置。螺栓预紧后，法兰盘承受弯曲作用，内压作用下筒壁又会产生环向和轴向应力，若过渡圆角过小，容易在肩角处形成高应力区。设计中应在该区域设置连续圆角或锥形过渡，使载荷从筒壁较均匀地传递到法兰盘。肩部轴向长度也不宜过短，它关系到扳手操作空间、密封件压缩量以及配对面贴合后的稳定性；若设备外侧空间狭窄，则需要在保证颈部强度的前提下压缩轴向尺寸，并重新校核法兰盘厚度。

　　流体通道设计应优先保持中心线同轴，避免偏心流道造成偏流。内孔与法兰端面之间应保证垂直度，端面与轴线之间的垂直度偏差会在多螺栓紧固时引起密封垫受压不均；筒状接口外圆与法兰定位面之间的同轴度也需要控制，否则在自动焊管线或高精度试验台装配中可能带来对中困难。若介质中含有颗粒或纤维，内孔转折处应尽量减少死角，表面过渡应平顺，以便降低沉积和冲刷。

　　在选型和布置阶段，需要把该零件放入完整管路装配中核对边界：法兰端外侧要预留螺栓装入和拧紧空间，筒状端周围要保证管道连接作业距离；轴向总长受设备壳体到管架之间的空位限制，法兰最大外径则受相邻阀门、仪表接头和检修通道约束。对于振动较明显的泵出口或压缩机管线，转接件的刚性不能过低，法兰盘厚度和颈部直径应能承受预紧载荷与管路附加弯矩；对于轻量化移动设备，则可在应力较低区域通过减小外缘冗余尺寸来控制重量，但不应削弱密封面和孔间韧带。

　　三维建模过程中，可采用回转体特征生成主体轮廓，再以圆周阵列形成安装孔，随后补充孔口倒角、端面退刀结构和过渡圆角。这样建立的模型参数关系清晰，后续当通径、压力等级或螺栓规格变化时，只需调整内孔、颈部长度、盘厚、孔数和节圆等关键尺寸，即可快速派生新规格。装配检查时应重点关注密封面贴合、螺栓路径、流道连续性以及与相邻管件的最小间隙，使该适配器在满足流体通过能力的同时，具备明确可靠的安装与维护边界。
