松鼠笼式离心风机结构三维设计

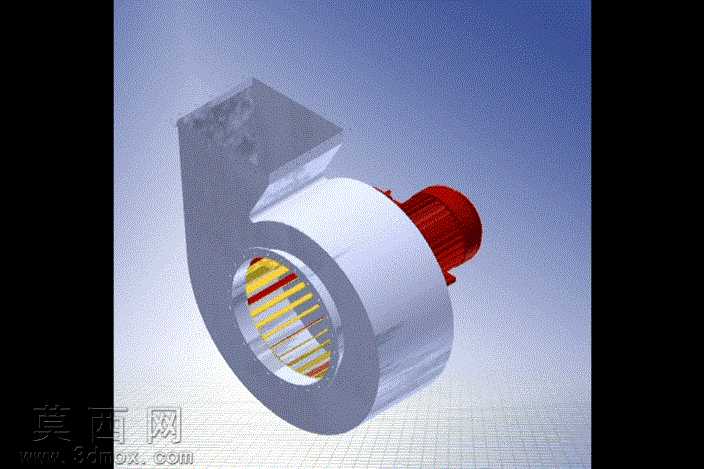

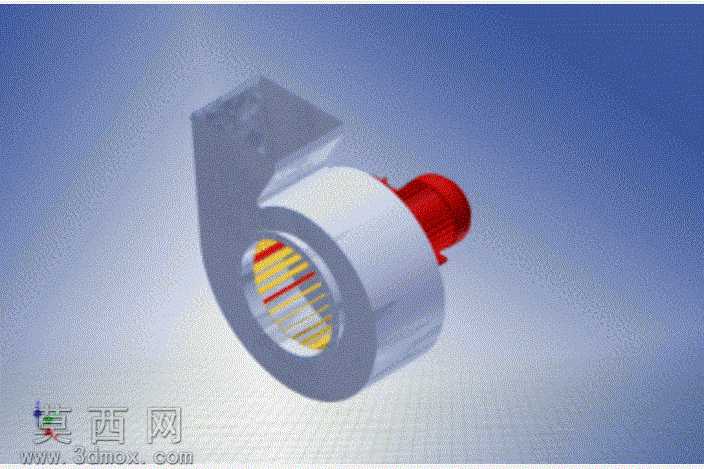

本作品为松鼠笼式离心风机三维设计模型，建模过程围绕风机实际工作原理展开，首先对核心部件叶轮进行参数化构建，采用多叶片前倾式松鼠笼结构，均匀排布的叶片通过环形轮盘与轮盖固定，建模时精准控制叶片安装角度与叶道间隙，保证气流在叶轮内的顺畅流动，避免出现涡流损耗。蜗壳部分采用螺旋线扫掠成型，依据风量风压参数设计蜗壳型线，从叶轮出口处开始逐步扩大流通截面，引导气流减速增压后从出风口排出，出风口处设计为方形法兰连接结构，方便与通风管道对接装配。驱动端采用直连式电机安装结构，在蜗壳侧端设计匹配的电机安装座，预留电机轴与叶轮轮毂的配合公差，保证传动同轴度，减少运行振动。材质渲染方面，蜗壳与叶轮主体采用金属哑光银白材质，模拟镀锌钢板的实际质感，表面添加细微的磨砂纹理还原真实钣金加工效果，电机部分采用亮红色烤漆材质，与银白主体形成鲜明视觉区分，叶片内部添加黄红相间的示意色彩，直观展示叶轮内部的气流走向。设计过程中充分考虑风机的装配合理性，所有部件均保留合理的装配间隙，叶轮与蜗壳内壁无干涉，电机安装位预留检修拆卸空间，进风口处设计圆弧过渡集风器结构，优化进气效率降低进气噪声。整体模型结构完整，各部件可单独拆分用于工程出图或运动仿真，能够直观展示松鼠笼风机的内部构造与工作逻辑，可用于通风设备方案展示、结构教学参考以及产品改型设计的基础原型。
