左轮手枪核心结构零件工程设计方案

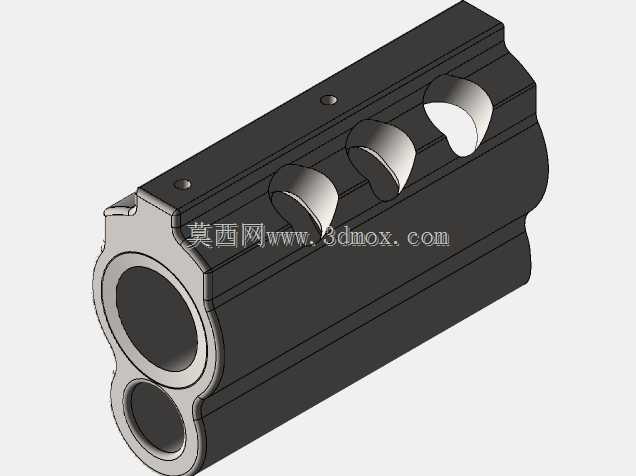

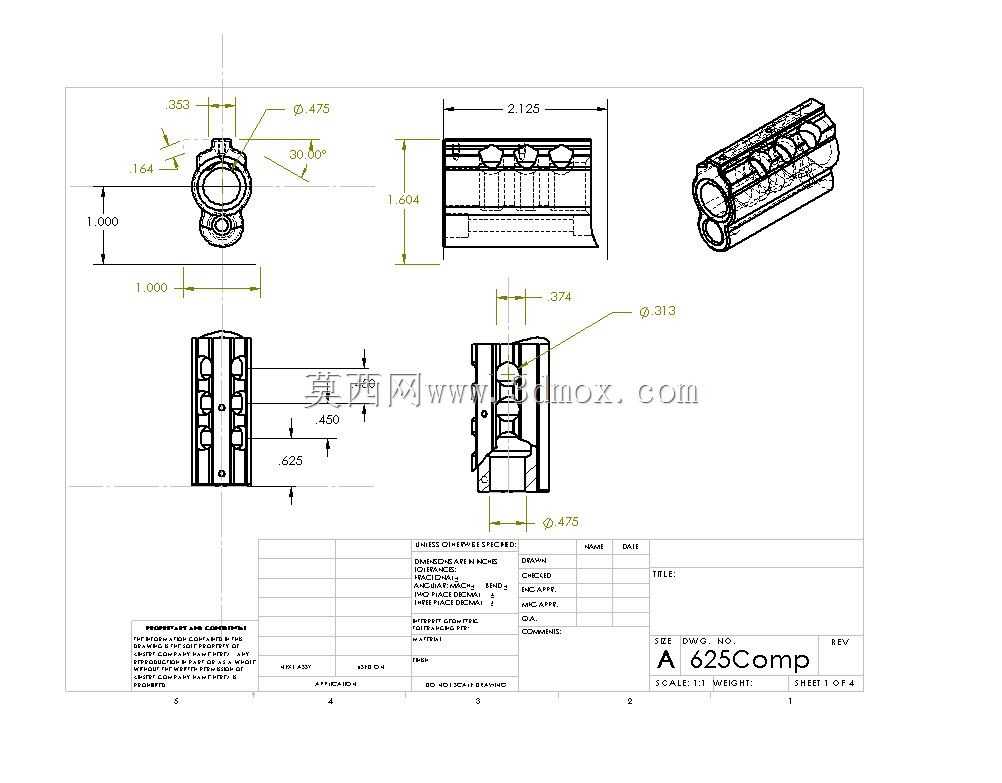

该零件作为左轮手枪的核心承载结构件，承担着容纳弹巢、衔接枪管与握把框架、定位击发传动组件的核心作用，在轻武器装配场景中，是保障枪械动作可靠性、结构同轴度的关键基础构件。从加工落地的角度来看，该零件的轮廓加工最终需依托电火花线切割完成成型，常规铣削设备加工该类剖面结构时，极易因刀具让刀、切削应力变形导致内腔尺寸超差，早期二维设计阶段采用AutoCAD完成轮廓绘制，后续通过参数化建模转换为实体模型，可直接导出各工序加工所需的定位基准与轮廓路径，适配Hardinge车床、Bridgeport铣床等常规机加设备的前置粗加工工序，为后续精加工预留均匀的切削余量。从设计思路层面，该零件的尺寸链排布完全围绕弹巢转动同轴度、击针撞击对中度、枪管装配贴合度三个核心精度要求展开，所有外形尺寸标注均以枪管安装孔轴线为核心基准，外轮廓的1.000英寸定位尺寸直接对应握把护板的安装边界，35度斜角结构用于避让击锤转动行程，避免击发动作出现运动卡滞；内腔的0.475英寸、0.374英寸等台阶尺寸，分别对应弹巢定位销、退壳挺组件的安装空间，Φ0.213的斜向油孔用于预留击发组件的润滑通道，保障高频率动作下的构件磨损可控。从安装边界来看，零件总长度控制在2.125英寸范围内，总高度1.604英寸，外轮廓的0.479英寸圆弧面与枪管尾部贴合面的平面度要求控制在0.001英寸以内，确保枪管装配后无偏斜，弹巢转动间隙均匀分布在0.002-0.004英寸区间，既不会因间隙过小出现转动卡滞，也不会因间隙过大导致击发时火药燃气泄漏。零件上分布的多个小孔分别用于安装固定销钉、击发传动杆、退壳机构定位件，所有孔位的位置度公差均围绕核心装配基准设定，避免累计误差导致后续装配时出现组件干涉。在实际加工验证环节，该零件的粗加工可先通过普通铣床完成六方基准的铣削，为线切割工序提供精准的找正基准，线切割加工时需采用二次切割工艺，第一次切割完成主体轮廓下料，第二次切割修正放电间隙导致的尺寸偏差，保证最终成型尺寸与设计要求一致，加工完成后的零件可直接进入钳工工序，完成边缘去毛刺、安装孔倒角、配合面研磨等后续处理，最终与其他枪械组件完成总装调试，验证击发、转巢、退壳等全套动作的顺畅性。
