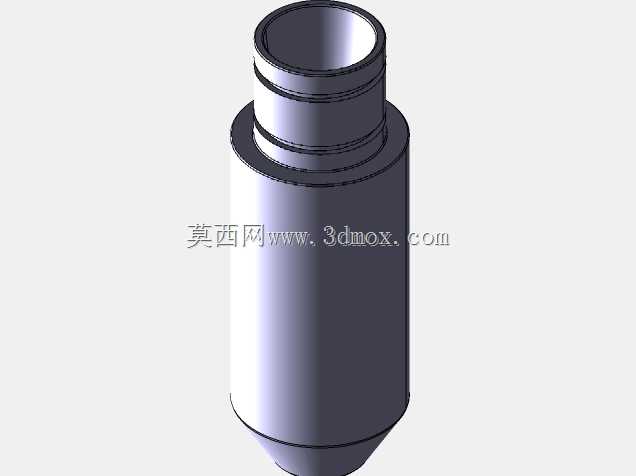

聚四氟乙烯材质粉末喷涂分流接头结构

该结构件为粉末喷涂作业场景下的核心流体分配部件，主体采用聚四氟乙烯材质加工成型，适配手持静电粉末喷枪的输粉通路接驳需求，在实际喷涂作业中承担粉末流体的分流导向、通路转接功能，可将上游送粉管路输送的均匀粉气混合流稳定导向喷枪前端的放电喷嘴区域，保障粉末出料的均匀性与指向性。从结构设计逻辑来看，整体采用长筒式流线型外形，主体段为等径直筒结构，可降低粉气混合流在通路内的湍流损耗，减少粉末在管壁内的附着堆积，避免长期作业后出现的粉路堵塞问题；一端设置多道环形卡槽结构，用于和喷枪主体的密封胶圈配合卡接，安装时无需额外紧固件，直接推入即可完成轴向定位与径向密封，卡槽的间距与深度经过适配，可耐受0.3-0.5MPa的输粉气压下的密封要求，不会出现粉气泄漏的情况。筒身侧面开设的径向通孔为辅助进气通路，在作业时可导入微量压缩空气，在筒内形成环形气幕，带动粉末沿中心通路流动，进一步降低粉末与内壁的接触概率，减少聚四氟乙烯材质长期受粉末冲刷的磨损量，延长部件的更换周期。从安装边界来看，整体外径适配常规手持喷枪的接驳腔尺寸，总长度控制在常规喷枪握把前端的安装空间范围内，不会超出喷枪外形轮廓导致操作干涉，侧面通孔的位置与角度经过校准，安装后可与喷枪上的辅助气路接口精准对齐，无需额外调整角度即可完成气路连通。在实际应用中，该部件可适配多数手动、自动粉末喷涂设备的输粉端，在五金件涂层、金属表面喷塑、防腐涂层喷涂等作业场景中均可使用，其聚四氟乙烯材质本身具备优异的抗静电、耐磨损特性，不会在粉末输送过程中产生静电吸附积粉的问题，同时可耐受喷涂作业环境中的常见粉末涂料腐蚀，长期使用不会出现材质溶胀、形变的问题。设计过程中针对流道内壁的粗糙度做了专门优化，内壁光滑无台阶死角，可减少粉末残留，换色作业时仅需用压缩空气短时间吹扫即可完成通路清理，大幅降低换色过程中的清理工作量，避免不同颜色粉末混杂影响喷涂质量。端部的斜切导向结构可在安装时起到导向作用，即使在现场作业视线不佳的情况下，也可快速将部件推入安装位，降低现场维护的操作难度。
