德国凯驰NT361生态电动马达结构设计

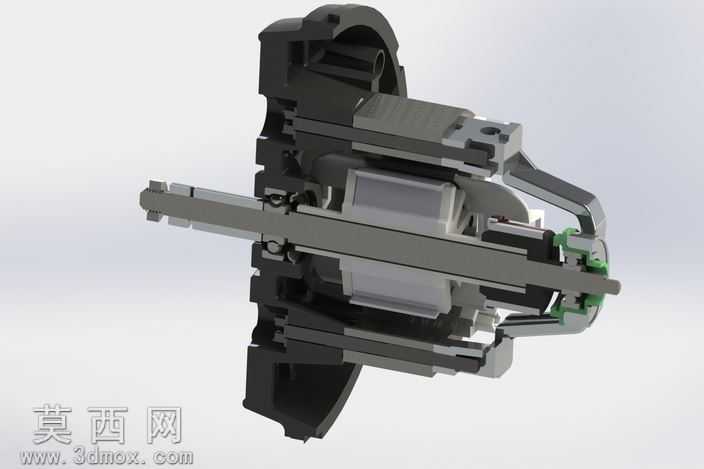

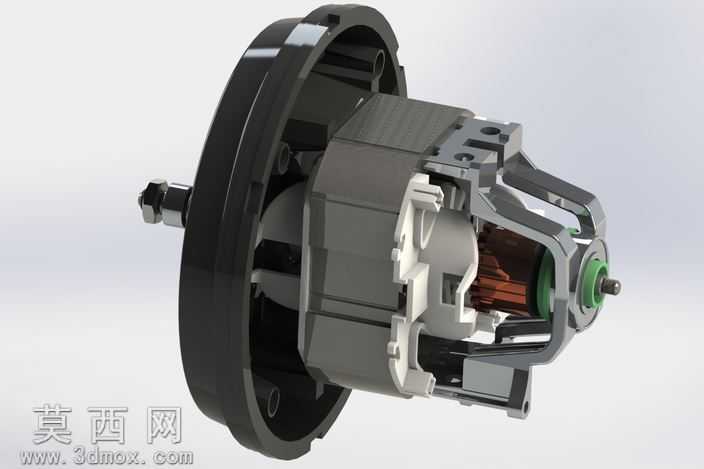

本模型为适配原型项目需求搭建的电动马达三维结构，建模过程中针对原型实际使用场景做了针对性的结构取舍，在SolidWorks环境下完成全参数化建模，所有配合关系均按照实际电机装配逻辑设置，可完整呈现马达内部核心组件的装配层级与空间布局。建模阶段首先完成马达输出轴、端盖等核心基准件的定位搭建，以输出轴的回转中心为全局装配基准，依次完成转子组件、定子支撑结构、换向端结构、外壳连接位的特征绘制，所有安装孔位、卡扣结构、轴肩定位尺寸均参考实物测绘比例还原，保证各部件之间的干涉检查全部通过，无错位、穿模等建模问题。渲染阶段针对不同部件的材质特性做了区分设置：黑色端盖采用哑光硬质工程塑料材质，调整粗糙度参数还原塑料件的磨砂质感；内部金属结构件分别赋予冷轧钢、镀锌钢材质，金属表面的反光度、粗糙度根据部件功能做差异化调整，绕组部分做了铜质线材的材质表现，还原漆包线的色泽与层叠缠绕的视觉效果；白色塑料卡扣、绿色密封端件等非金属部件分别调整对应的漫反射颜色与透光参数，让整体渲染效果层次分明，清晰区分不同功能的组件。设计思路上，本次建模优先服务于原型项目的集成需求，因此特意删除了外层植材、线圈、刷子等在当前原型集成中不需要的结构，保留了马达核心的支撑框架、转子定位结构、端盖连接结构、输出轴传动结构，既保证了模型整体外观的完整性，又剔除了冗余结构降低模型复杂度，方便后续在原型装配中直接调用适配。模型同时导出了STEP/IGES等通用格式，可兼容多数三维设计软件，方便不同使用场景下的编辑修改，对于需要参考同类串激电机结构、做小型设备动力组件适配的设计场景，该模型可提供清晰的结构参考，帮助设计者快速理解这类电动马达的内部布局逻辑、安装固定方式与动力输出结构的设计要点，减少从零开始建模的重复工作量，也可作为同类电机结构教学、结构分析的参考素材使用。
