老式轮式76毫米加农野战火炮结构

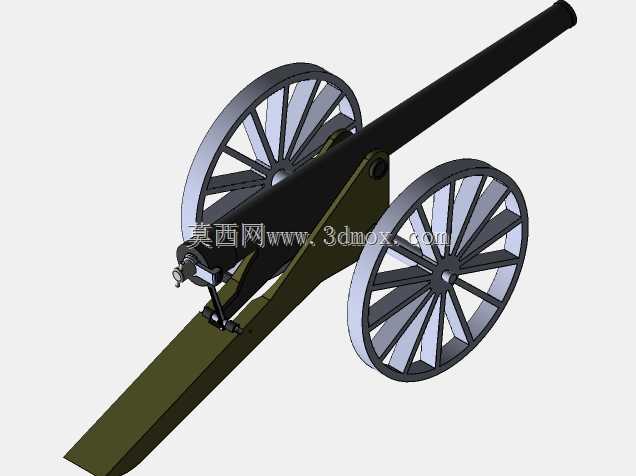

该轮式野战火炮的三维结构完整还原了近代陆军野战支援火力的典型构型，整体围绕野战环境下的快速机动、阵地快速部署需求展开设计，炮身采用长身管加农炮构型，身管轴线与炮架支撑结构形成稳定的受力传导路径，发射时的后坐力可通过炮架尾部的支撑结构传导至地面，降低炮身跳动幅度，保障连续射击的精度稳定性。

从实际应用场景来看，这类火炮主要配属陆军野战部队，可在开阔平原、丘陵地带的野战阵地快速展开，承担对敌前沿工事、步兵集群、轻型装甲目标的直瞄或间瞄火力打击任务，轮式炮架搭配大直径辐条轮的设计，可适配近代骡马牵引或者早期轻型机动车辆拖行，能够在缺乏硬化路面的野战地形完成短距离转移，炮架的大架采用长斜向支撑结构，展开时可形成足够宽的支撑跨距，保障大仰角射击时的整体稳定性，收拢后可直接挂接牵引装置完成行军状态转换。

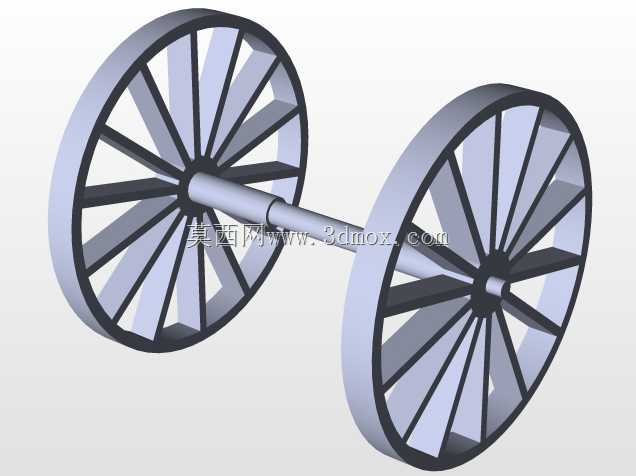

设计过程中优先考量了野战条件下的操作便捷性，炮身俯仰调节机构布置在炮身与炮架的铰接位置，操作手可在炮身侧方直接完成射角调整，炮尾的击发机构结构紧凑，可减少装填与击发操作的动作幅度，提升阵地作战时的射速。轮组采用多辐条支撑结构，在控制整体重量的前提下保障轮体的结构强度，可承受行军状态下的颠簸载荷与射击时的冲击载荷，轮缘的刚性结构可适配泥泞、砂石等多种野战路面，避免软质路面行军时轮体陷滞。

安装边界方面，该火炮展开状态下的横向支撑宽度可满足360度方向调整的操作空间需求，身管最大仰角状态下尾部不会与地面发生干涉，炮架的整体高度适配士兵站立操作的人机工程要求，装填、瞄准、击发的操作位置均预留了足够的人员活动空间，无需额外增设操作平台即可直接在平整野战阵地完成部署。整体结构没有冗余的复杂部件，各个铰接位置的间隙控制合理，既保障了调节动作的顺畅性，也避免了长期使用后的结构旷量影响射击精度，炮身与炮架的连接位置设置了可拆解的固定结构，可在长途运输时快速拆分炮身与炮架，降低单一部件的运输重量，适配复杂地形下的人力搬运需求。
