刘易斯机枪弹鼓供弹轮结构设计

该零件是刘易斯轻机枪弹鼓的核心供弹转轮构件，主要适配早期航空版与步兵版刘易斯机枪的盘式弹仓供弹系统，在实际枪械运作中承担弹药有序输送、定位托举的核心功能，是保障连发射击时供弹节奏与枪机动作匹配的关键结构件。从实际应用场景来看，这类供弹轮既会出现在现役老枪修复的配件替换作业中，也广泛用于军事藏品复刻、影视道具枪械的结构还原，部分气动仿真模型的供弹系统也会参考该结构做等比例缩放设计。

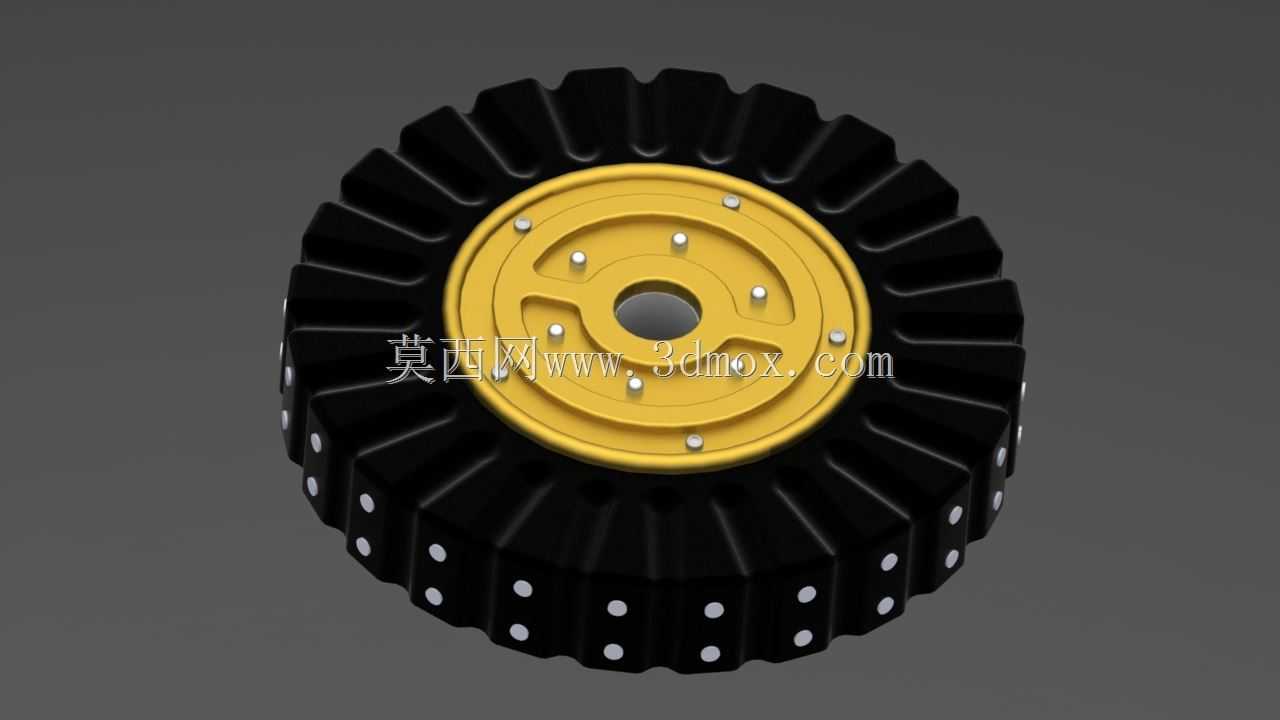

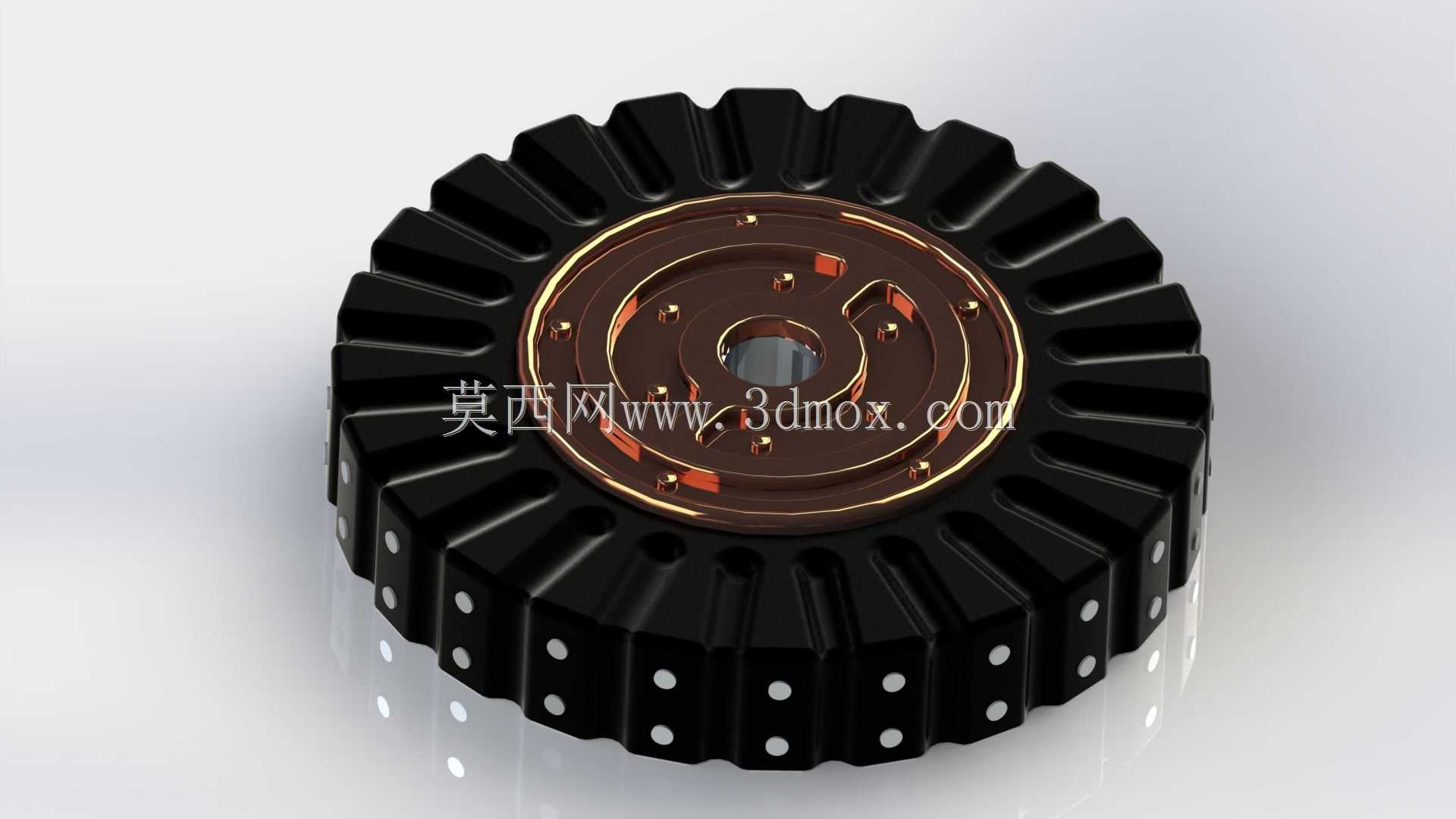

设计层面首先围绕供弹可靠性做结构排布：外侧周向均匀分布的带凸点黑色轮体是弹药容置槽的定位结构，每个凸点对应一发弹药的底缘卡位位置，轮体上的白色凸点是弹药到位检测的视觉标识，同时也可作为装配时的对位基准，避免轮体与弹鼓外壳安装错位导致卡弹。中心的金色轮毂是整个转轮的承载基体，中心通孔为安装转轴的配合位，孔位公差需控制在h7级别，保障转轮转动时无径向窜动，轮毂上分布的多颗固定铆钉用于连接外层橡胶质感的轮圈与金属轮毂，铆钉采用沉头设计，避免突出表面剐蹭弹鼓内壁或弹药壳体。轮毂上的异形凹槽是拨弹杆的啮合位，枪机后坐时带动的拨杆会卡入凹槽，带动转轮转过固定角度，完成下一发弹药的输送对位，凹槽的角度经过反复校核，刚好对应单发射击循环的转轮转角，不会出现拨弹空程或过位的问题。

从安装边界来看，该转轮整体外径与刘易斯机枪原配47发弹鼓的内腔直径匹配，轮体厚度略小于弹鼓内腔深度，装配后转轮与弹鼓上下盖之间预留0.2mm的间隙，避免转动时出现摩擦卡滞，中心转轴孔的位置与弹鼓中心安装柱完全同轴，轮毂上的固定孔位与弹鼓盖的定位柱一一对应，无需额外修配即可完成装配。轮体外缘的齿状凸起是与弹鼓内止退棘爪配合的结构，可避免转轮在射击震动下发生反转，保障供弹顺序始终稳定，每个齿的齿形角度经过优化，既可以让棘爪顺利滑过完成步进，也能在非拨弹状态下牢牢锁止转轮位置，不会因为枪械倾斜、震动导致弹药移位。实际建模过程中，需要重点校核每个容弹槽的弧度与.303步枪弹的弹壳锥度匹配度，槽位深度刚好承托弹壳的斜肩位置，既不会因为槽位过浅导致弹药脱落，也不会因为槽位过深影响推弹凸笋把弹药从转轮中推入弹膛。轮毂表面的铆钉排布做了等距均分处理，保障轮体转动时的动平衡，避免高射速下转轮出现偏摆，提升供弹的平顺性。
