CNC路由器真空安装固定结构件

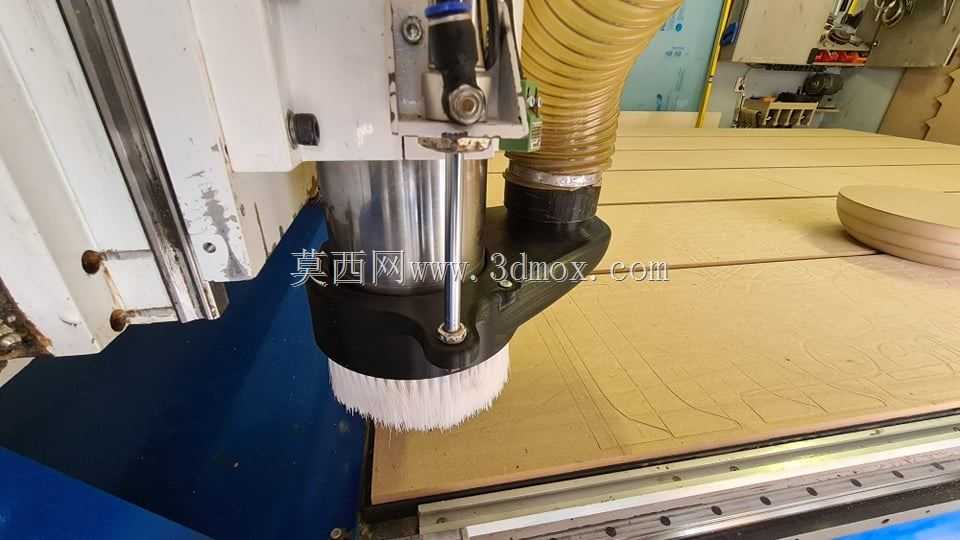

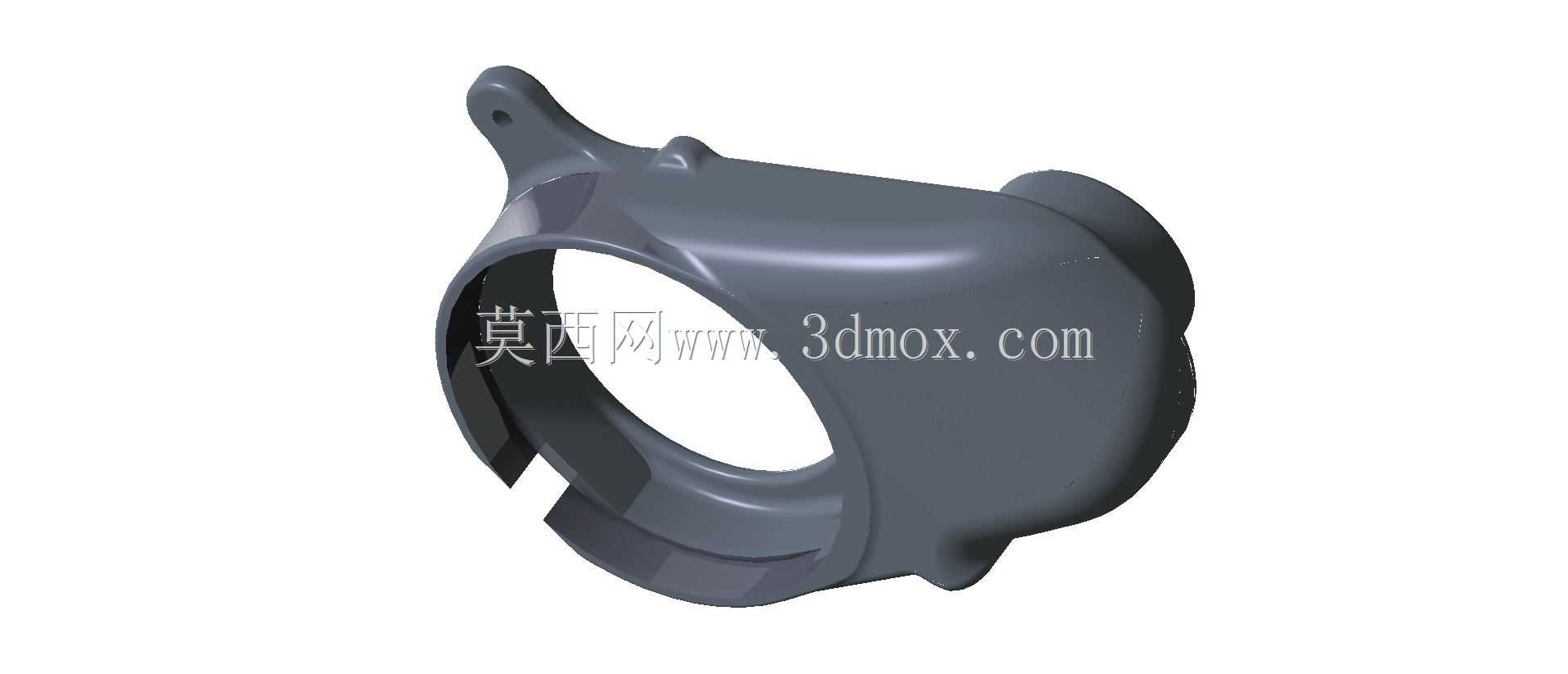

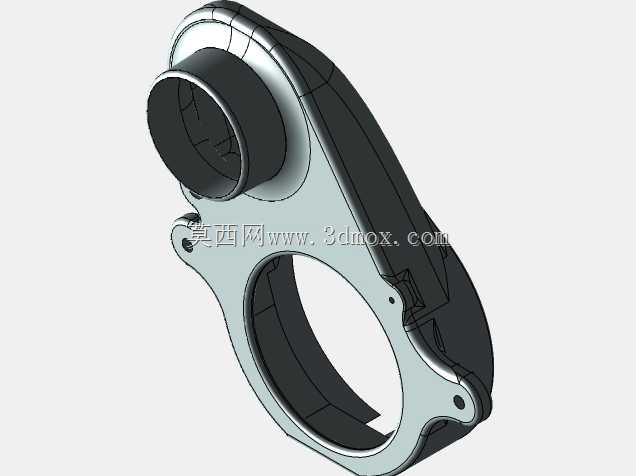

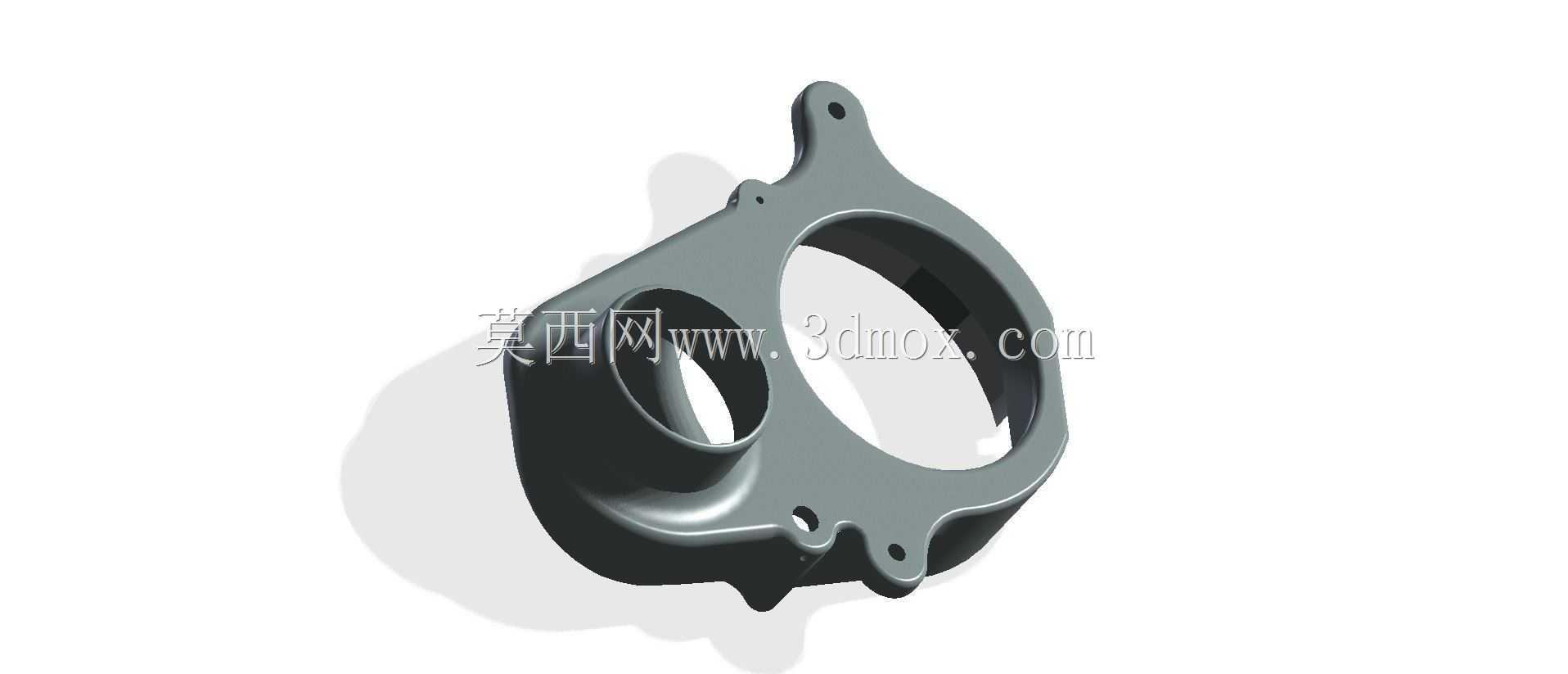

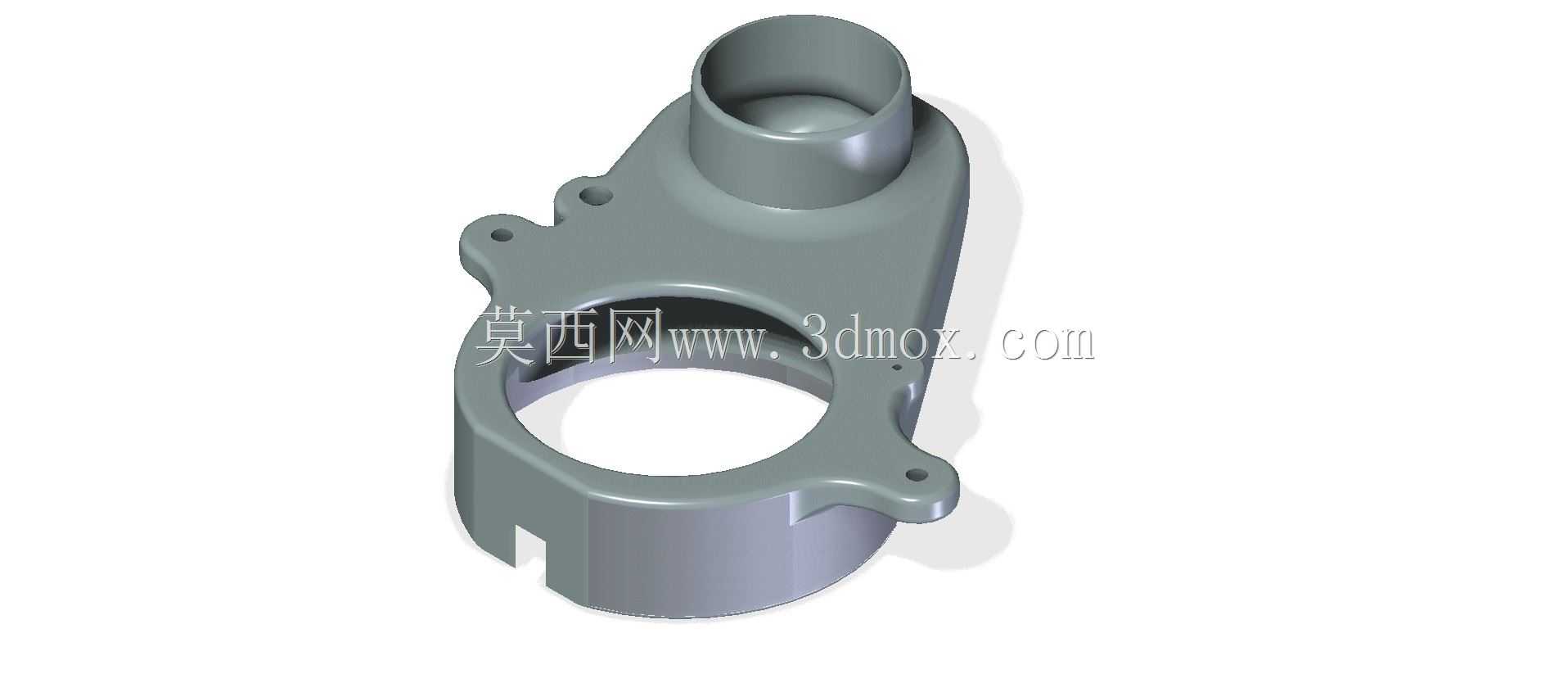

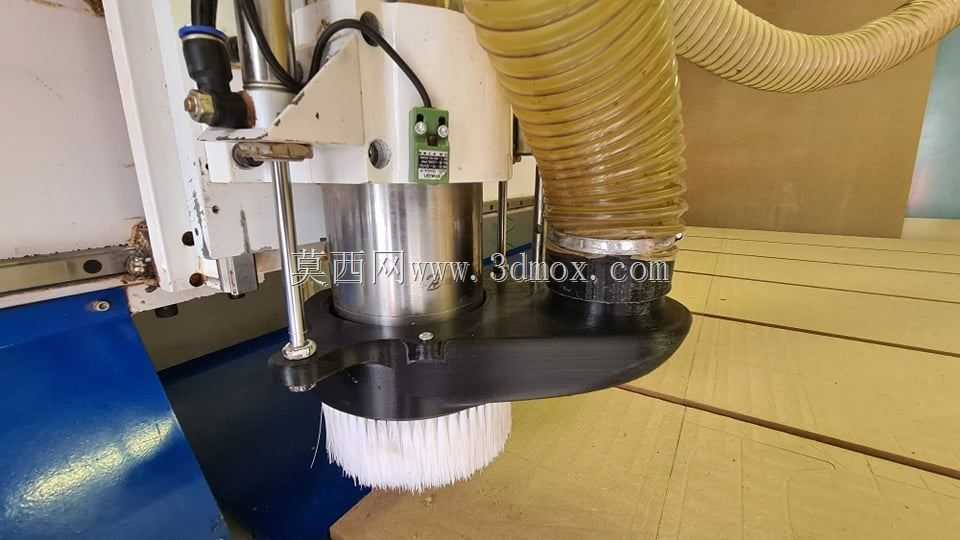

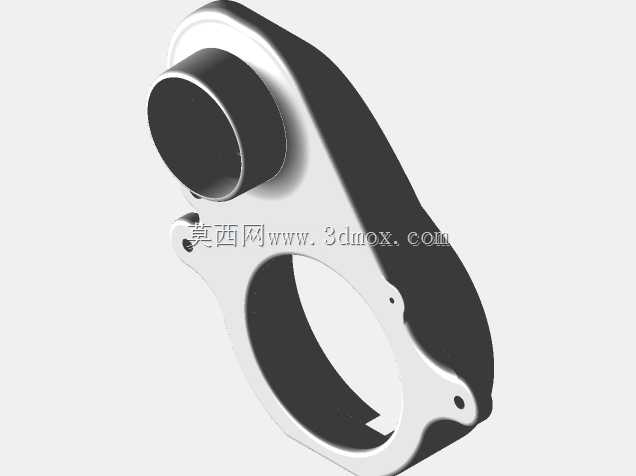

这款结构件主要适配ATC SM-2030型CNC路由器的真空吸附安装工位，在板式家具开料、橱柜板材铣削、金属小件轮廓加工、木材浮雕雕刻等场景中承担真空管路转接与主轴安装座的双重作用。日常车间作业里，CNC路由器加工不同材质工件时，真空系统的密封稳定性直接决定工件装夹可靠性，该结构件将真空通路与主轴固定座集成设计，省去了外接管路的多余转接环节，能减少管路弯折造成的压损，保证真空吸附台面的负压值稳定在加工要求区间，避免板材铣削过程中出现移位、飞料的问题。从结构设计逻辑来看，主体采用一体化铸造成型后做机加工处理，上部的圆柱接口为标准真空管路对接端，内径匹配车间常用的工业吸尘软管规格，下部的大直径开孔用于嵌套固定主轴套筒，周边分布的带孔耳座是安装固定位，每个耳座的孔位都做了沉头处理，安装后螺栓头不会突出结构表面，避免干涉加工过程中的刀路运行。设计时特意在主体侧面预留了定位销孔，安装时可先通过定位销与设备安装板完成预定位，再锁紧固定螺栓，能大幅降低现场安装的对位难度，减少装配累计误差。底部的缺口结构是为了避让主轴的冷却管路与线缆走线，避免主轴上下移动时拉扯管线，同时也能减少结构件整体的自重，降低Z轴传动负载。安装边界方面，该结构件的固定孔位间距完全匹配SM-2030机型的Z轴滑台安装孔距，不需要额外做转接板改造，上部真空接口的中心高度与设备原有吸尘管路的走向高度对齐，安装后不需要强行弯折软管就能完成对接，下部主轴安装孔的同轴度公差控制在0.02mm以内，能保证主轴装夹后与加工台面的垂直度满足铣削加工要求，不会出现加工面接刀痕过深、板材侧边铣削倾斜的问题。实际使用中，该结构件的壁厚做了差异化设计，管路对接部位壁厚加厚，避免长期负压作用下出现结构变形，固定耳座部位做了加强筋过渡，能承受主轴高速运行时的振动载荷，不会因为长期振动出现固定孔开裂、结构松动的问题，适配钢、铝等金属小件以及木材、人造板等非金属材料的加工工况，能在长时间连续加工的车间环境下保持结构稳定性。
