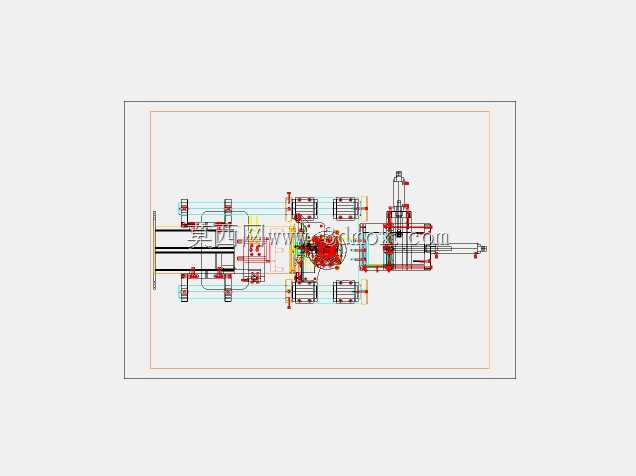

工业级气动打针枪结构设计方案

这套打针枪结构方案，主要面向工业装配线的销钉压装、工件标识打刻、小型紧固件冲铆场景设计，可适配电子元器件引脚打弯、金属铭牌点阵打标、塑料壳体定位销压入等多类工位需求，在3C装配、五金加工、汽配组装车间都有广泛的使用空间。从结构布局来看，整体采用卧式双导杆导向架构，核心执行端设置在设备前部，通过气缸驱动撞针做往复直线运动，撞针行程可通过尾部调节螺母做0-15mm范围的微调，适配不同长度的销钉与不同深度的打刻需求，避免撞针过冲损伤工件基体。设备的气动控制回路集成在机身中部的阀组安装位，预留了标准气动接头接口，可直接对接车间0.5-0.8MPa的压缩空气气源，回路中设置了节流阀可调节撞针的冲击速度，针对不同硬度的工件材质匹配对应的冲击力，比如针对铝制工件可调低冲击气压避免工件变形，针对不锈钢工件可调高气压保证打刻深度或压装到位。机身两侧设置的直线导柱采用镀铬处理，表面粗糙度控制在Ra0.8以下，配合铜套导向结构，可保证撞针往复运动的同轴度误差控制在0.02mm以内，长时间高频作业也不会出现撞针偏移卡滞的问题。安装边界方面，整套结构不含外接气管的最大外形尺寸控制在长320mm、宽180mm、高160mm范围内，底部预留了四个M6的安装螺孔，既可以通过支架固定在装配流水线的工位台面上做固定式作业，也可以加装握持手柄做手持式移动作业，适配不同的生产排布需求。设计过程中针对易损件做了快拆结构优化，前端的撞针套采用螺纹连接结构，不需要拆解整个机身就可以快速更换磨损的撞针，减少设备维护的停机时间；机身的壳体采用铝合金材质加工，在保证结构强度的前提下控制整体重量，手持式作业时整机重量不超过2.8kg，降低操作人员长时间作业的劳动强度。在定位结构设计上，设备前端设置了可更换的定位靠模，针对不同外形的工件可以快速替换对应的靠模，保证打针位置的重复定位精度控制在0.1mm以内，满足批量生产的一致性要求。气路接口处设置了消音装置，降低作业时的排气噪音，车间实测作业噪音可控制在75分贝以下，符合工业车间的噪音管控标准。整体结构没有采用复杂的定制化零件，大部分标准件都可以直接从市面采购，加工件的加工精度要求均在常规机加工能力范围内，生产制造成本可控，适合中小批量的设备配套或车间工装自主制作使用。
