通讯连接器承载手柄工装结构

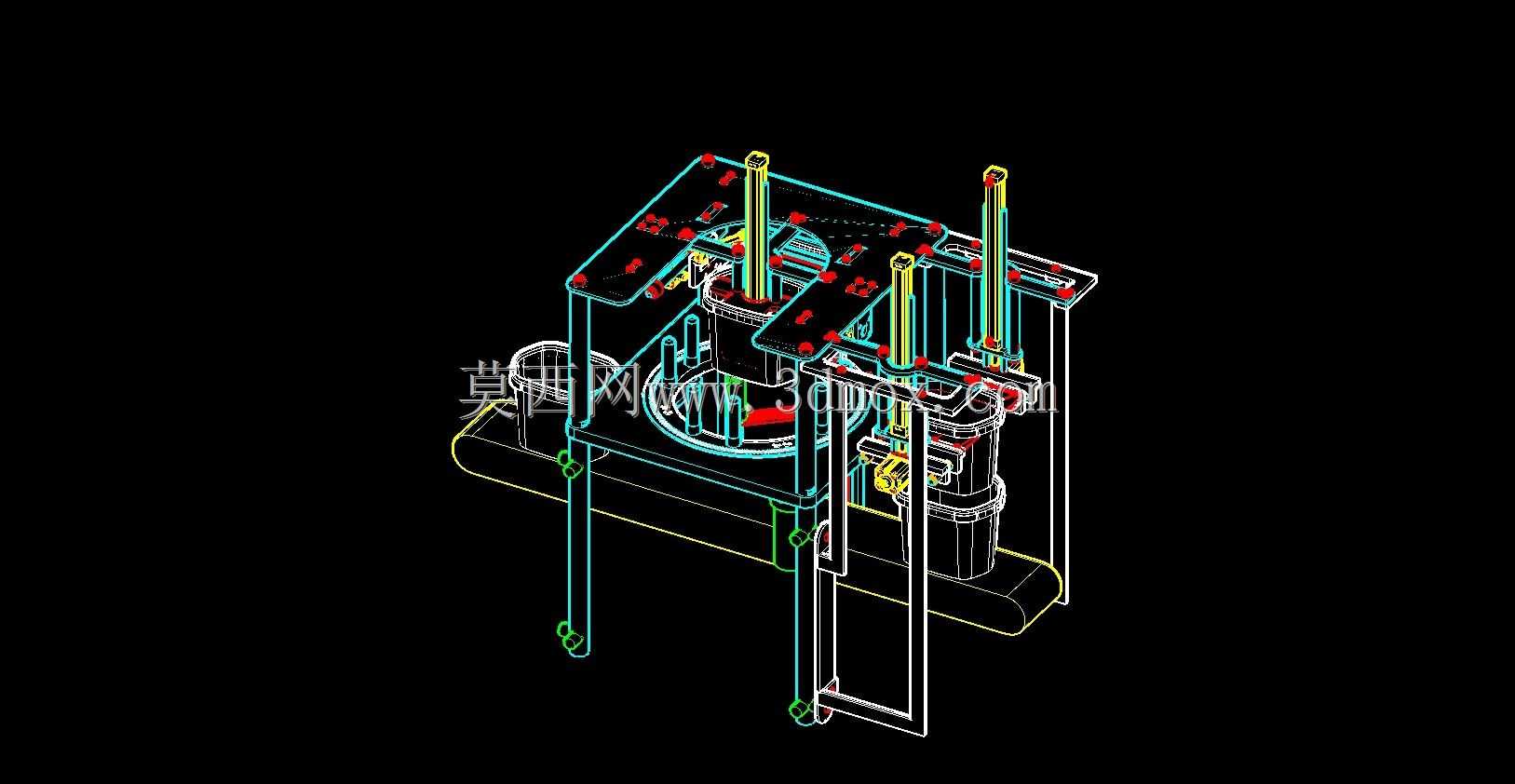

　　该结构围绕通讯连接器装配、转运和承载过程中的操作需求展开，主体由承载平台、竖向导向杆件、侧向支撑框架、夹持定位组件以及底部连接基座组成，适用于多品种连接器在产线工位上的预装、检测和人工辅助取放场景。实际使用时，连接器相关工件先放置在中部承载区域，平台上的限位结构对工件外形进行约束，避免搬运或装配过程中出现横向窜动；两侧竖立的杆件承担导向和支撑作用，使上部执行件能够沿固定轨迹升降，配合人工或外部驱动完成压合、插接、姿态保持等动作。

　　从布局上看，承载手柄并非单一握把零件，而是一套兼顾握持、支撑和定位的组合式工装。底部框架采用开放式结构，中间留出避让空间，便于连接器线束、端子或下部机构穿过；侧向框架通过杆件连接形成稳定门架，细长立柱在提供高度方向行程的同时，尽量减少对操作视线的遮挡。前端和侧部设置的连接块、销轴与铰接件，使活动部分能够在限定角度内开合，方便工件装入和取出，也能在闭合后形成可靠约束。

　　设计思路上，结构重点处理了承载刚度、操作空间和定位精度之间的关系。通讯连接器通常体积较小、端子密集，装配时对插入方向和受力均匀性较敏感，因此平台区域需要提供稳定基准；而手柄部分又要求人员能够快速握持、翻转或推送，不能因框架过重造成操作疲劳。模型中将主要承力路径布置在两侧立柱与底部横梁之间，中部承载板通过多点连接传递载荷，避免单点受力导致平台倾斜。竖向杆件平行布置，可作为升降导向边界，减少活动端在压接过程中的偏摆。

　　外形与安装边界方面，整体呈立式框架形态，底部宽度大于上部操作区域，有利于放置时保持稳定；高度方向由多根长杆件构成，适合需要一定开合行程的连接器装配工位。底部基座预留了与工作台或输送载具连接的安装面，侧向伸出的轴套和铰接点可作为与外部机构联动的接口。若在自动化产线中应用，该结构可固定在手动装配工位、检测工位或小批量返修工位上，作为连接器承载与定位的中间工装；若用于离线操作，则可通过底部框架独立放置，由人员握持手柄完成工件换位。

　　结构细节中，平台表面的孔位、凸台和避让槽对应不同连接器外形特征，既能限制工件旋转，也能为探针、压头或视觉检测留出空间。细长杆件端部设置连接端，便于装配衬套、紧固件或限位块；侧面活动框架通过铰链式连接实现开合，关闭后与主框架形成封闭防护，打开时提供较大上下料空间。底部圆筒形和块状组件则承担基座、缓冲或辅助支撑功能，使整套手柄工装在承受偏载时不易倾覆。

　　在工程建模时，需要重点校核立柱长细比、铰接点间隙、承载板平面度以及手柄施力方向。若用于频繁压接，应控制导向杆件与配合孔之间的同轴度，防止长期磨损后出现卡滞；若用于多规格连接器生产，可在中部平台更换定位块，以保留主体框架、降低工装重复制造成本。整体结构强调实用化工位需求，既体现了承载手柄的人机操作属性，也保留了与自动化设备衔接的安装和运动边界。
