全自动高位码垛生产线成套设备

　　这套产线三维结构面向包装后段的整托码垛工况搭建，现场布置在成品包装箱完成封箱、贴标之后的汇流区域，承担纸箱、袋装件或规整盒装产品从单线输送到逐层堆叠、最终输出满托盘的全部工序。设备落地场景多为食品、日化、粮油、医药及小型家电成品仓库的出货端，替代人工重复搬箱、对齐、摞层作业，尤其适配单班连续产出、垛型规则、节拍稳定的批量生产线。

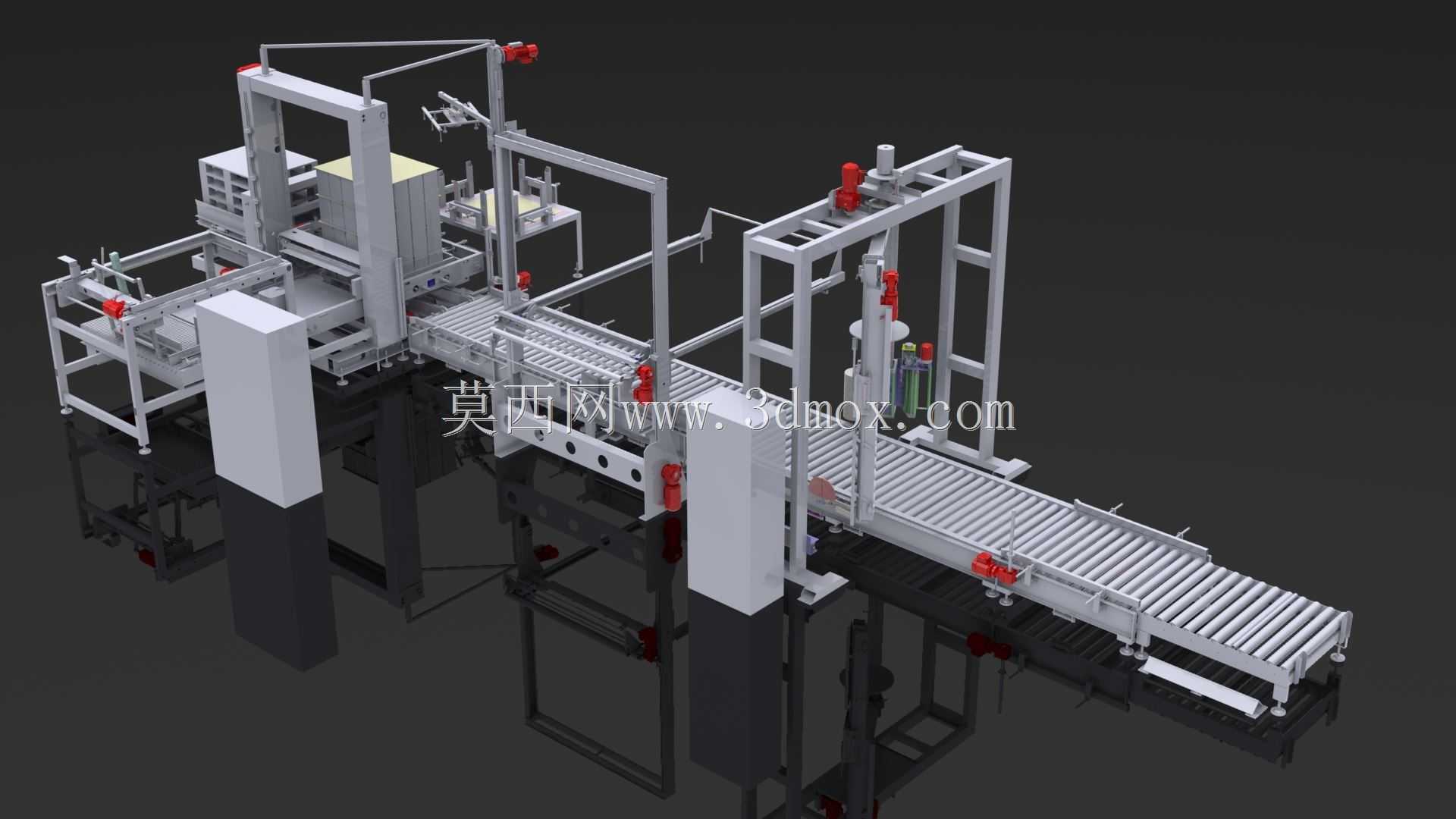

　　从布局上看，整线沿车间纵向展开，前段为长距离辊筒输送段，辊面采用密集镀锌辊排布，两侧设置可调导向护栏， incoming 箱体沿辊道直行进入待码工位；输送段中部布置阻挡定位机构与侧推齐平组件，箱体到位后由挡停器截停，侧向推板将箱件推送至预设取料坐标，保证每一次抓取或移送的位置重复精度。输送线支架采用方管焊接框架，支脚配置可调脚杯，现场安装时可依据地面平整度调整辊面水平度，全线对接高度需与前端封箱机出料口保持齐平，常规对接面高度控制在八百至一千毫米区间，避免箱件过渡出现卡滞或跌落。

　　码垛主机采用双龙门跨架结构，两套门式机架分别承担移送与堆叠动作：左侧龙门架配置水平移送横梁与升降导向立柱，负责将定位完成的箱件从输送工位转移至托盘堆叠区；右侧机架集成压平与层整理机构，每码放完成一层后，下压框架对整层箱件进行轻压齐整，消除箱间间隙，防止高层垛型歪斜。龙门的升降导向采用直线导轨配合滑块，横向移动由伺服电机驱动同步带或齿轮齿条传动，行程两端布置硬限位与缓冲器，避免超程碰撞。机架主体采用型钢焊接后整体加工，立柱垂直度、横梁平行度在装配时需统一调校，保证高速往复运行下的结构刚性，减少晃动带来的位置偏差。

　　托盘供给部分布置在码垛工位侧方，空托由叉车或托盘库送入指定位置，堆叠过程中承载平台随码垛层数增加逐步下降，始终保持当前码放层与取料机构的高度差在固定小范围，降低升降行程、提升节拍。满垛完成后，承载托盘由输出辊道送出码垛主机工作区，后续可直接由叉车转运至立体库或装车区，整线无需人工进入主机内部干预。电气控制柜独立布置在主机侧旁，柜体与运动机构之间预留检修通道，柜内排布PLC、伺服驱动器、继电器与接线端子，外部传感器走线沿机架线槽布设，各运动轴的拖链分开布置，避免动力线与信号线缠绕干扰。

　　外形与安装边界方面，整线长度随输送段配置延伸，主机跨架宽度需覆盖托盘最大尺寸加两侧安全余量，常规适配欧标或国标标准托盘时，机架立柱内侧间距预留至一千五百毫米左右，顶部横梁最高点距离地面控制在三米上下，车间安装前需确认顶部行车、消防管线与照明灯具的净空距离，设备四周预留不小于八百毫米的维护空间，正面操作区设置安全防护围栏与安全门，人员进入时机组自动暂停。地面基础要求平整硬化，承载区域需承受主机、满托货物及运动动载荷，地脚板通过膨胀螺栓固定，防止高速运行时机架移位。

　　建模过程中所有运动副按实际装配关系定义：辊筒两端带座轴承独立装配，龙门横梁与立柱之间的导轨滑块、升降滑板、推箱气缸、挡停器均按真实层级拆分，管线沿机架走向预留，既可以直接用于方案评审时的节拍演示与干涉检查，也能为后续出工程图、外购件选型、现场安装定位提供完整的结构参照。设计阶段重点核对了箱件移送轨迹与托盘边界的间隙，确认压平机构下行时不会与已码箱件发生硬碰撞，输送段护栏的可调范围覆盖不同箱宽，换型时仅需调整导向宽度与码垛层型参数，无需改动主体机械结构。
