60公斤负载伺服夹持输送机构设计

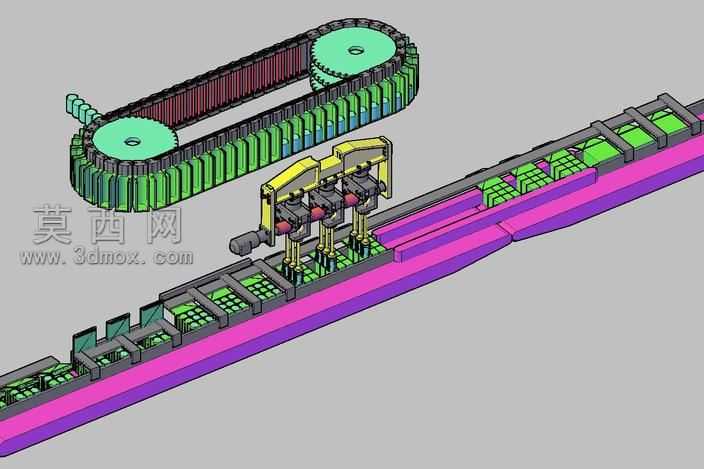

本模型为适配自动化产线物料转运的伺服夹持输送机构，整体采用三维参数化建模完成，各部件装配关系清晰，可完整还原机构运行的动作逻辑。建模过程中首先完成核心输送载体的搭建：长距离输送段采用同步带传动结构，两端配置同步带轮，带体表面均匀排布定制化的物料承载格，每个格位适配3×3规格的单元物料放置，同步带轮的齿形与带体内侧齿槽完全匹配，保证传动过程无滑差、定位精准，带体材质选用耐磨聚氨酯材质渲染，呈现出工业级同步带的哑光耐磨质感，带轮采用45号钢金属质感渲染，边缘做倒角处理避免应力集中。夹持执行单元采用多组并行伺服夹爪设计，夹爪支架采用铝合金阳极氧化的黄色硬质材质渲染，夹指部分采用柔性包胶材质渲染，避免夹持过程中刮伤工件表面，每组夹爪对应输送线上的三个物料格位，可一次性完成三个单元物料的同步抓取，夹爪的升降、开合动作均通过伺服驱动实现，动作行程经过精准校核，保证7秒的工作周期内可完成物料从输送线到下一工位的精准转运。机构整体的安装基座采用紫色硬质工程塑料材质渲染，输送线侧边的定位挡边做加厚处理，保证长距离输送过程中带体不会出现跑偏问题，夹持单元的安装横梁做加强筋结构设计，避免高速往复运动过程中出现结构震颤。设计过程中充分考虑60公斤的有效载荷要求，所有传动部件、受力结构件均做了强度校核，同步带的带宽、夹爪的夹持力、驱动单元的输出扭矩均匹配载荷参数，输送线的进料端设置导向结构，可配合上游输送机完成物料的自动填充，无需人工对位。模型中各运动部件均保留了运动副约束，可直接用于运动仿真验证，验证夹持动作与输送动作的时序匹配度，排查动作干涉问题，整体结构紧凑，可直接集成到眼镜类产品的自动化装配产线中，完成单元物料的高速精准转运，各标准件均采用通用规格，便于后期加工装配与维护更换。
