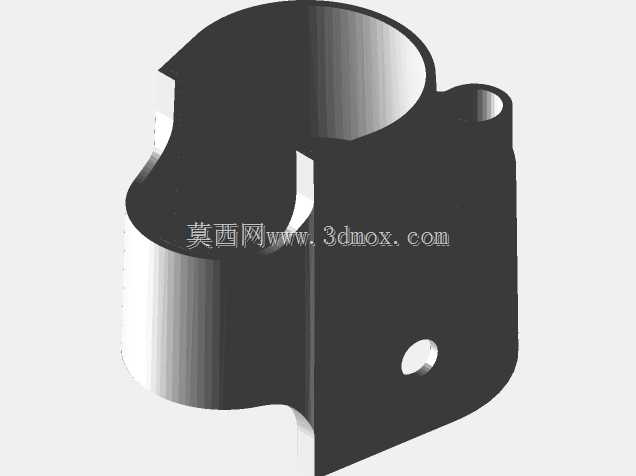

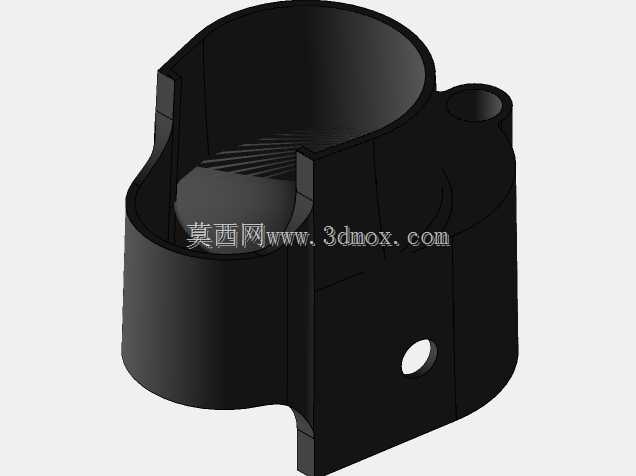

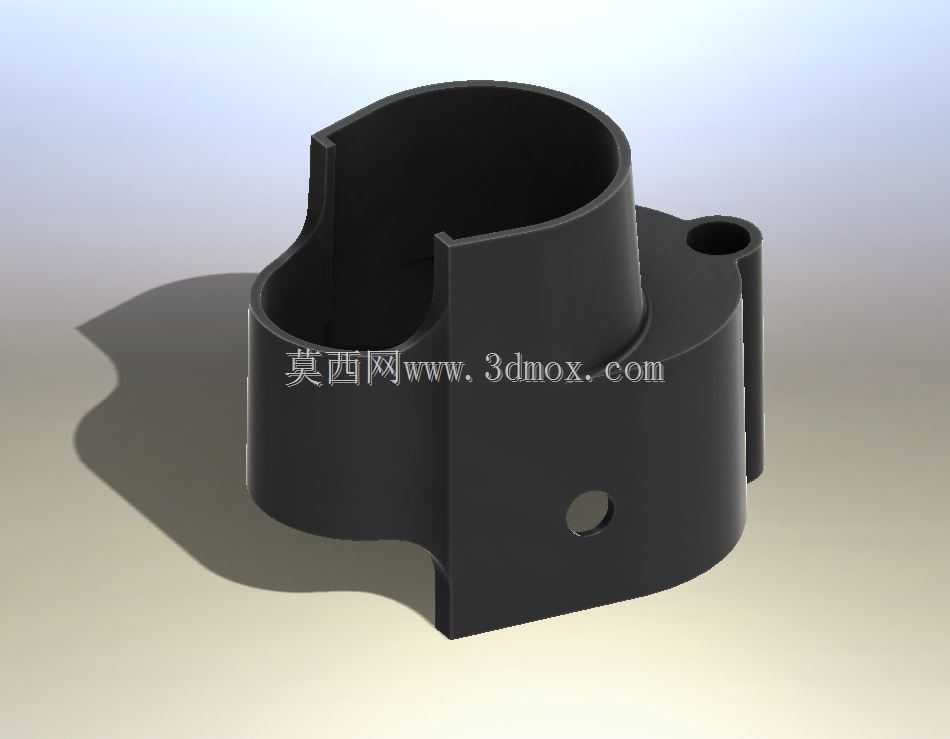

维特利1869/71步枪配套鼻帽结构

该零件作为老式栓动步枪的枪口配套组件，主要承担枪口段枪管定位、护木前端紧固以及附件安装基座的作用，在老式军用枪械的结构体系中，属于直接影响枪管装配精度与前端结构稳定性的关键小件。从实际装配场景来看，该零件套装在枪管最前端的外径段，下半部分的异形弧面完全贴合木质护木的前端轮廓，通过侧面的小孔穿入固定销，即可将护木、枪管、鼻帽三者锁为一体，避免射击过程中护木移位、枪管出现不必要的晃动，同时上端的开口结构能够完全避开准星的安装位置，不会对瞄准基线造成干涉。设计层面上，该零件采用整体式机加工成型思路，主体为带单侧开口的筒状结构，侧壁延伸出的凸台带有同轴通孔，可作为通条或者前背带环的安装基座，所有棱边均做了小尺寸倒角处理，既避免装配时割伤操作人员手部，也能消除热处理过程中的应力集中点，减少零件淬火开裂的风险。从安装边界来看，主体筒腔的内径与对应型号枪管的枪口外径采用间隙配合设计，装配时可通过侧面销钉孔调整压紧量，既保证装配后无径向窜动，也不会因为过盈量过大导致枪管变形影响射击精度；零件整体轴向长度控制在护木前端到枪口端面的距离范围内，安装后前端面与枪口端面基本齐平，不会突出枪口影响弹头出射轨迹，下端的异形轮廓完全匹配护木的圆弧外形，装配后外表面与护木顺滑过渡，没有突兀的凸起，既符合老式枪械的外观设计逻辑，也能避免携行时钩挂装具。在枪械维修与复刻场景中，这类零件的尺寸精度直接影响整枪的装配还原度，建模过程中需要重点保证筒腔的同轴度、销孔的位置度以及贴合护木的曲面轮廓度，否则会出现装配后护木错位、销钉无法穿入、外观与原枪不符的问题；零件侧壁的减重小孔在不影响结构强度的前提下，适当降低了枪口段的整体重量，对整枪的重心平衡有一定的优化作用，同时也可作为日常维护时的排尘孔，避免泥沙进入筒腔与枪管之间的缝隙造成锈蚀卡滞。
