户外便携折叠式野营燃烧炉结构设计

　　这款折叠式野营燃烧炉的结构设计，核心围绕户外轻量化出行场景下的烹饪、取暖需求展开，在结构可靠性与便携性之间做了非常务实的平衡。从实际使用场景来看，这类炉具主要服务于徒步穿越、背包露营、短途户外野餐等活动，用户群体对装备的收纳体积、自重、组装便捷度都有极高要求，传统一体式炉具要么收纳后占用背包空间过大，要么结构强度不足无法适配长时间燃烧加热需求，这款折叠结构的设计恰好解决了这一矛盾点。

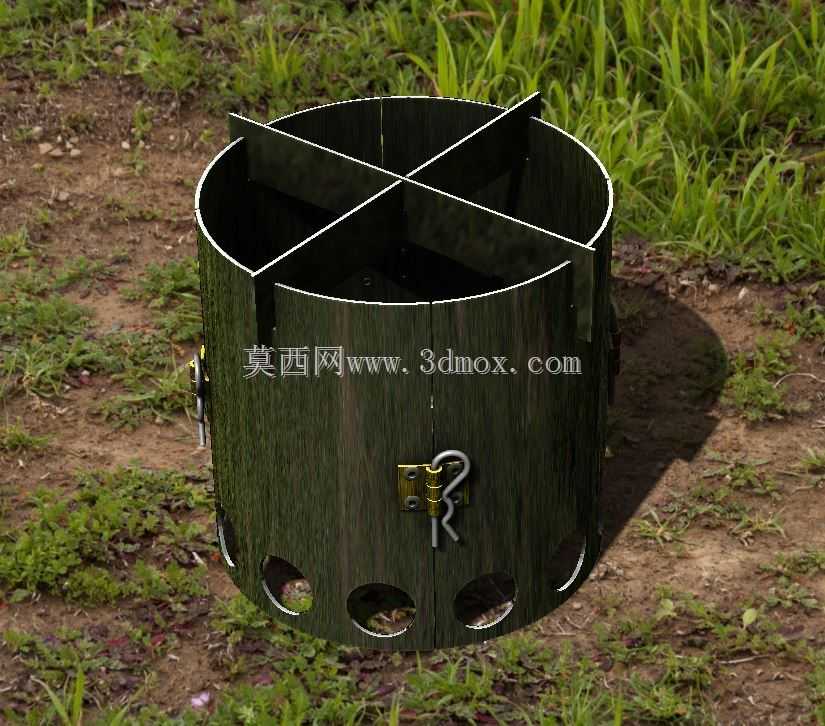

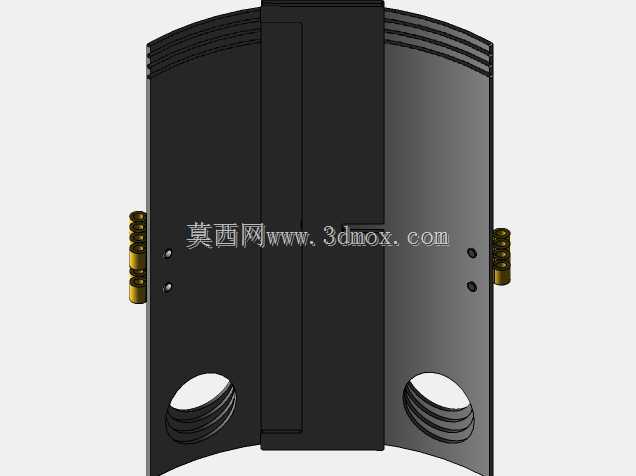

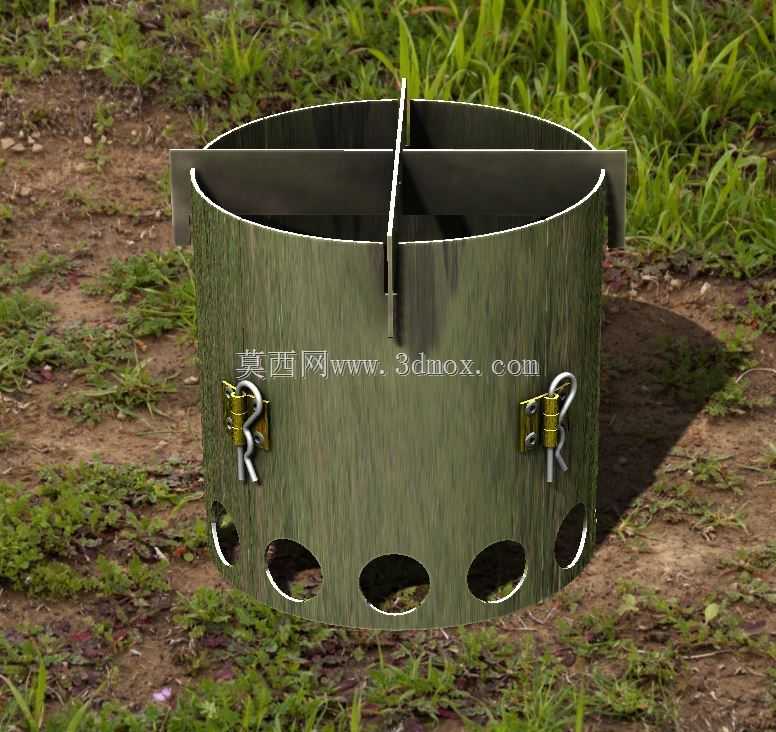

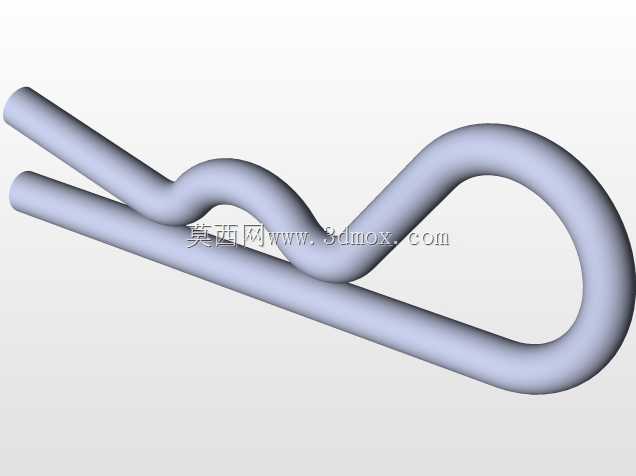

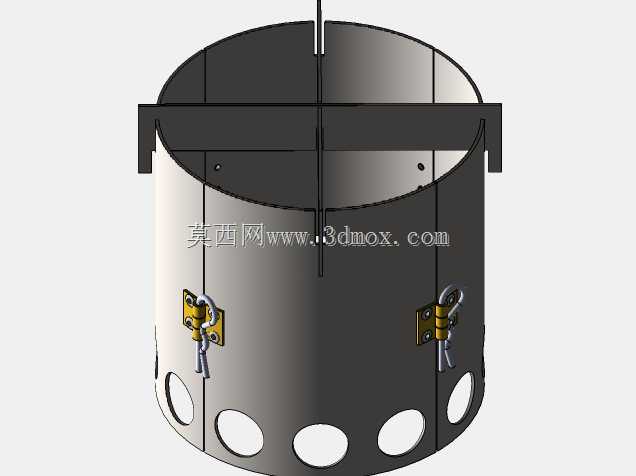

　　从功能特性上看，炉体采用十字交叉的内部隔板设计，四块隔板在展开后互相卡接形成十字支撑结构，既可以将炉体内腔分隔为四个独立的通风助燃区域，保证木炭、固体燃料块燃烧时的氧气供给充分，避免出现闷燃、冒烟的情况，同时十字隔板的上沿可以直接承托锅具、烤盘等烹饪容器，不需要额外搭配炉架，减少了附属配件的携带量。炉体侧壁采用多片弧形钣金件拼接，通过侧边的铰接结构实现折叠，收纳时可以将所有钣金件压合为平板状，大幅降低收纳体积，展开后通过侧壁的锁扣结构实现固定，锁扣采用快拆式的搭扣设计，不需要额外工具即可完成组装与拆解，单人操作耗时不超过十秒，完全适配户外低温、戴手套操作的使用场景。

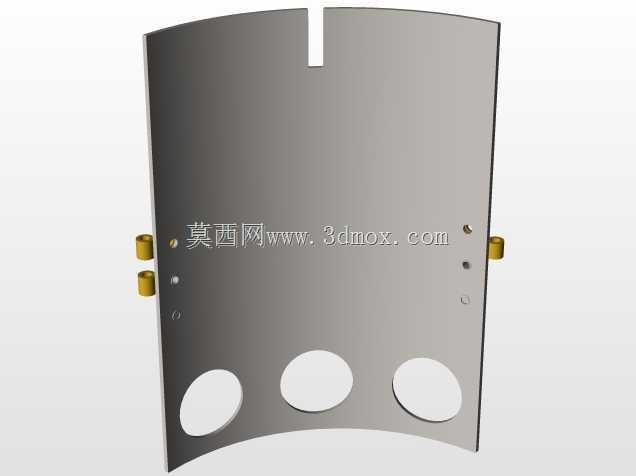

　　炉体下部均匀分布的圆形通风孔，是经过助燃效率测算的，孔位的高度避开了燃料堆积的底部区域，既可以让外部空气自然流入炉腔下部，为燃烧提供充足的一次进风，又不会让燃料碎屑从孔位漏出，避免烫伤地面或者引发火情。炉体整体采用304不锈钢钣金加工，材料厚度控制在兼顾强度与自重的区间，整体自重控制在1.75磅左右，长时间背负不会造成过大的负重压力，同时304材质的耐高温、抗锈蚀性能可以适应户外潮湿、明火灼烧的使用环境，多次重复使用也不会出现结构变形、锈蚀穿孔的问题。

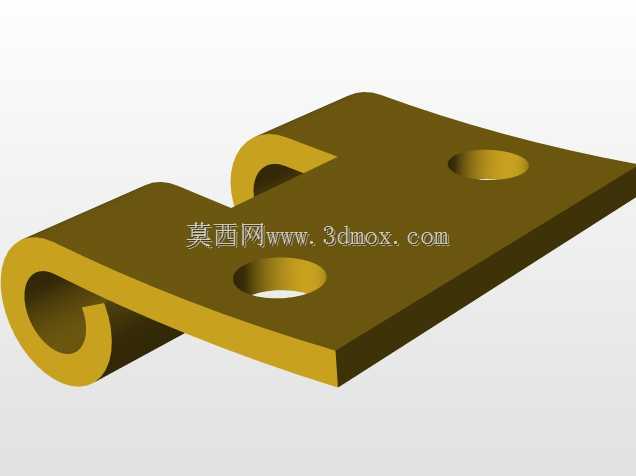

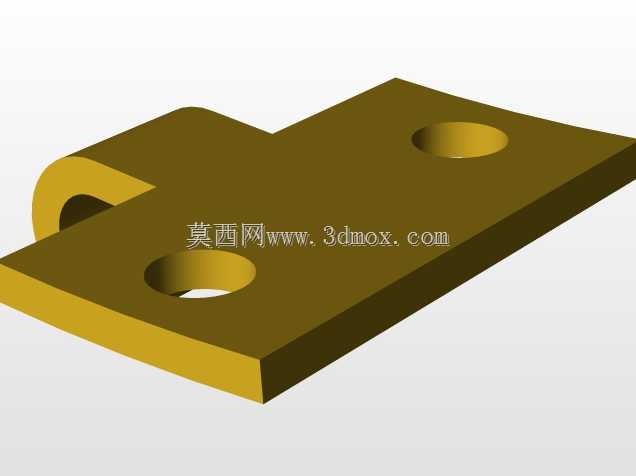

　　从设计思路层面，这款炉具没有采用复杂的机械结构，所有铰接、卡接位置都依靠钣金件的折弯结构实现，没有额外的弹簧、销轴等易损小零件，降低了户外使用时的故障概率，即使出现局部钣金变形，也可以通过手动掰正的方式临时修复，容错率非常高。十字隔板与炉体侧壁之间采用插槽式固定，展开时将隔板插入侧壁对应的卡槽内即可完成定位，不需要额外的紧固件，拆解后隔板可以与炉壁片一同压平收纳，没有零散配件，避免了户外使用时零件丢失的问题。

　　在安装边界与适配尺寸上，炉体展开后为圆柱形结构，直径尺寸适配主流的单人套锅、小型煎锅，十字支撑结构的承托面可以稳定放置直径12cm到20cm的烹饪容器，既可以满足1-2人的户外烹饪需求，也不会因为炉体直径过大造成自重浪费。炉体高度设计充分考虑了燃料填充空间与燃烧火焰高度，填充木炭块、固体酒精或者火种后，火焰高度刚好可以接触到锅具底部，不会出现火焰过高燎到锅具把手、或者火焰过低加热效率不足的问题。折叠后的整体厚度不超过3cm，可以轻松放入背包侧袋、露营装备收纳包的缝隙中，不会占用宝贵的主仓空间。

　　从实际使用的细节设计来看，炉体侧壁的锁扣位置设置在炉体中下部，远离火焰燃烧的高温区域，操作时不会被高温烫伤，锁扣的搭扣尺寸做了加大处理，即使戴着手套也可以轻松开合。炉体底部没有设置封闭底板，燃烧后的灰烬可以直接从底部落到地面，使用后不需要专门清理炉内积灰，只需要等炉体冷却后折叠收纳即可，同时底部留空的设计也可以避免炉体高温直接接触地面，减少对地表植被的烫伤，符合户外无痕露营的使用要求。

　　结构建模过程中，所有钣金件的折弯半径、铰接间隙都做了公差适配，保证折叠过程中不会出现钣金件互相卡滞的问题，展开后各部件之间的配合间隙控制在合理范围，不会出现炉体晃动、锅具放置不稳的情况。通风孔的直径、开孔数量经过燃烧模拟验证，在自然通风条件下可以保证木炭充分燃烧，不需要额外外接风源，即使在微风环境下也可以维持稳定的燃烧状态，满足户外煮水、加热食物、小型取暖的使用需求。
