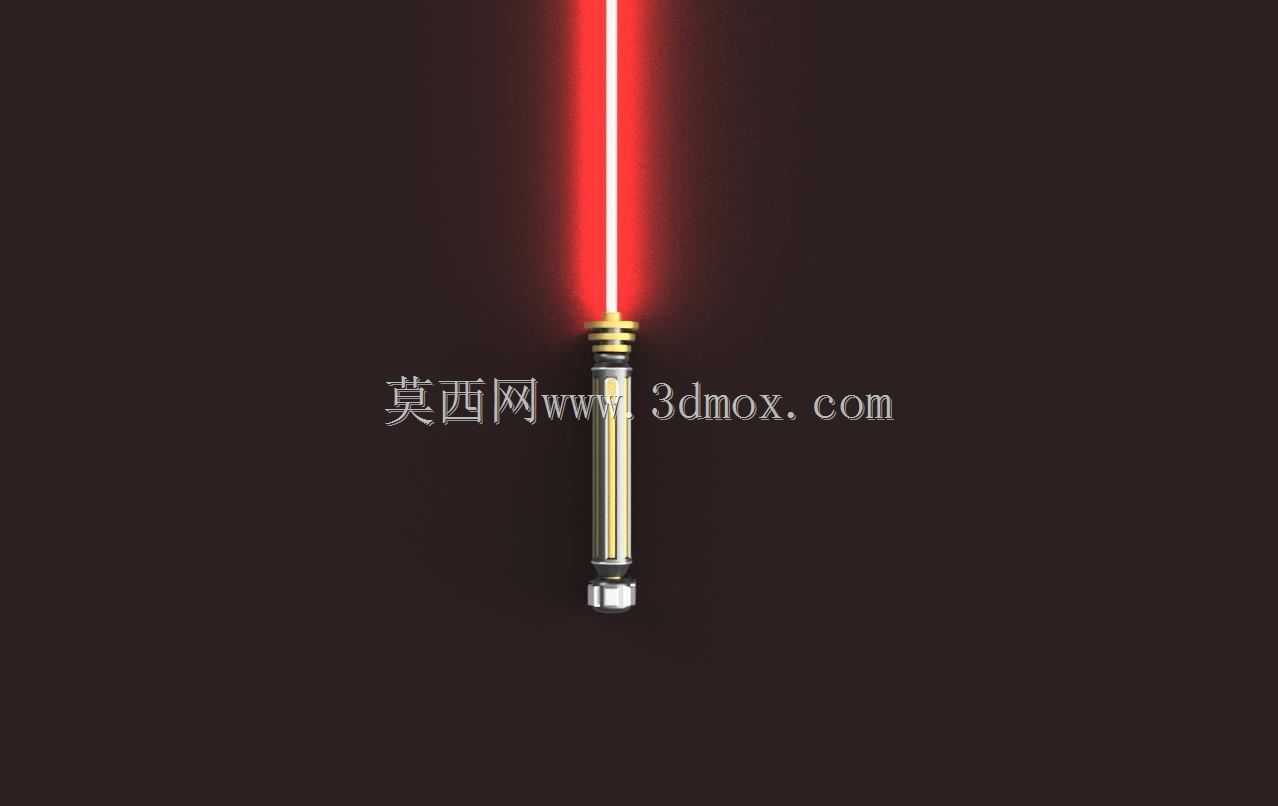

科幻主题手持光剑道具结构设计方案

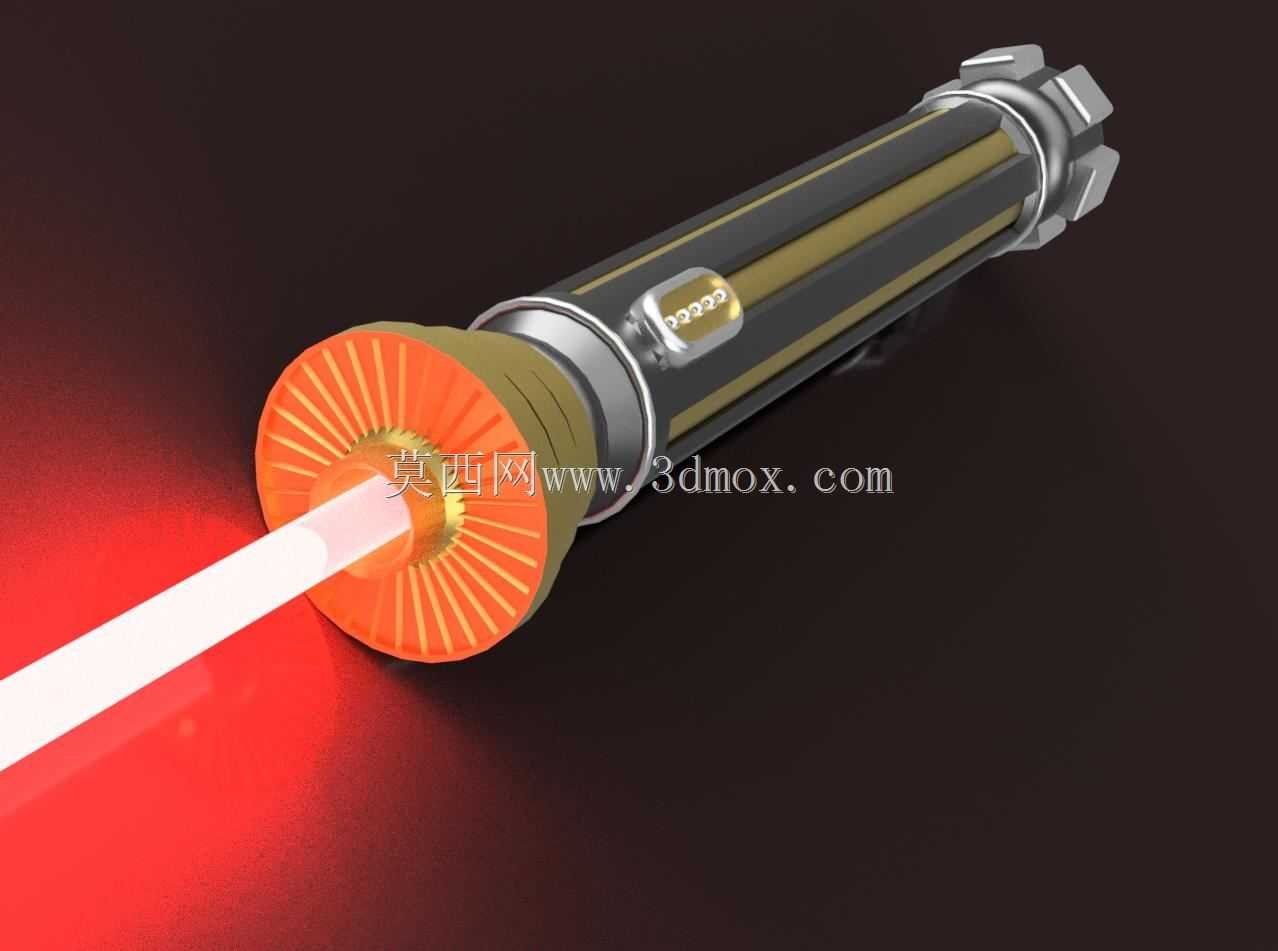

　　这款手持光剑道具的结构设计，核心围绕手持类道具的人机交互逻辑展开，首先要考虑的是长时间握持的配重平衡，剑柄部分采用金属质感的圆柱握持结构，表面做防滑纹理处理，握持段直径控制在32mm，适配绝大多数成年使用者的手掌围度，握持重心落在距离剑柄尾端70mm的位置，刚好对应手掌虎口的支撑点，长时间持握不会出现手腕酸胀的问题。剑柄端部设置有功能触发按键，按键的按压行程设定为2mm，触发压力控制在5N，既不会因为误碰触发发光结构，也不会因为按压力度过大影响使用手感，按键周边做0.5mm的凸起防护圈，避免道具放置在平面时误压按键消耗能源。

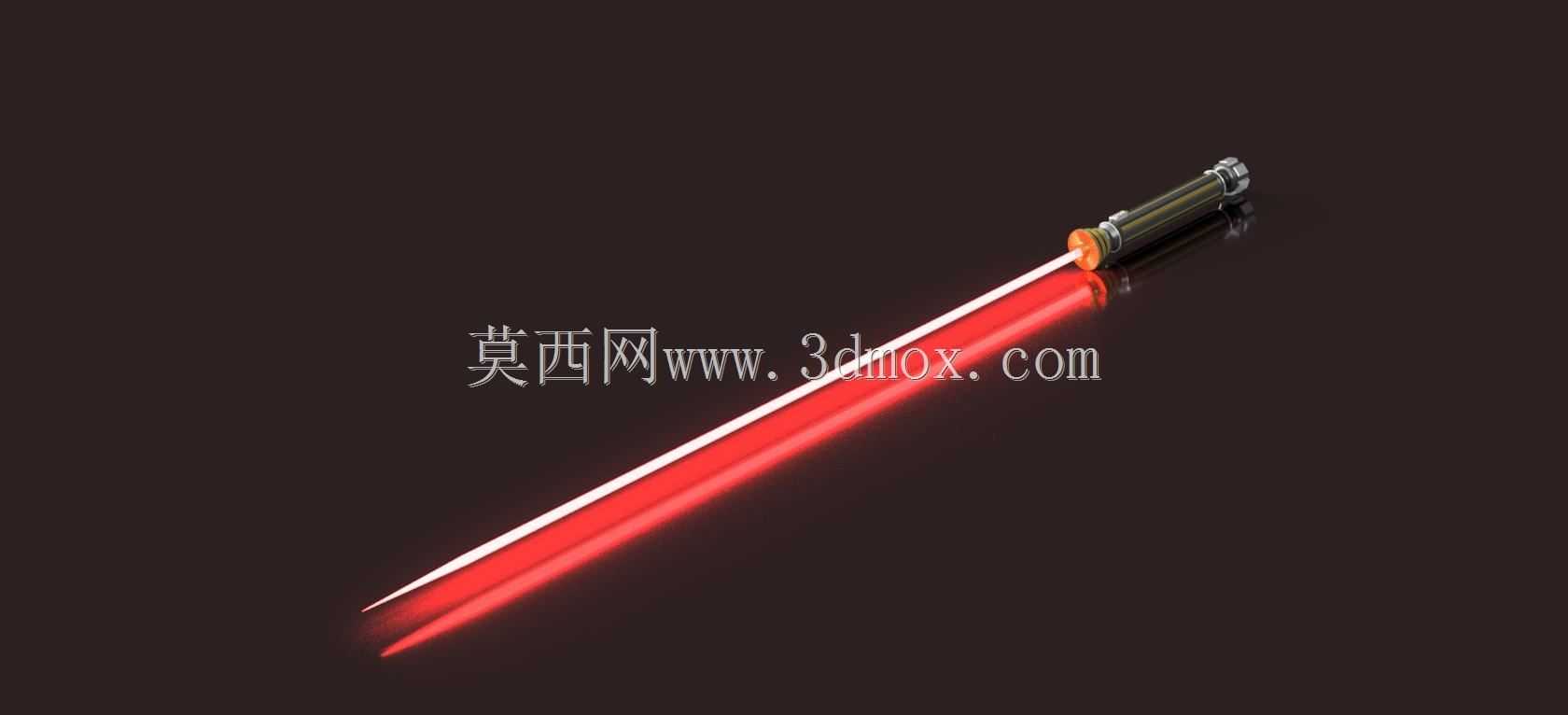

　　从实际应用场景来看，这类道具主要用于科幻主题的线下展演、cosplay活动以及影视道具拍摄场景，因此结构设计上首先要满足便携性要求，整体组装完成后的总长度控制在1050mm，其中剑柄长度为280mm，剑刃部分长度为770mm，剑刃采用半透明聚碳酸酯材质，壁厚设定为2mm，既保证足够的抗冲击强度，在展演过程中轻微磕碰不会出现碎裂问题，同时能够均匀传导内部LED光源的光线，实现均匀的发光效果，剑刃与剑柄的连接采用快拆卡扣结构，卡扣的配合公差控制在0.1mm，插拔力度控制在15N，不需要额外工具就能完成剑刃的拆装，方便收纳运输，拆分后剑柄可以单独放入常规尺寸的背包侧袋，剑刃部分可以配套专用的防护套携带。

　　设计过程中，剑刃部分的发光均匀度是核心优化方向，最初的方案是在剑刃根部单颗设置LED光源，测试后发现剑刃端部亮度不足，亮度差超过40%，后续调整为沿剑刃内部的支撑龙骨均匀排布贴片LED，灯珠间距控制在20mm，同时在剑刃内壁做微结构散光纹理，让整段剑刃的亮度差控制在10%以内，实现从根部到端部一致的发光效果。剑柄内部的腔体做分层设计，最靠近尾端的位置放置供电模块，供电模块采用可更换的标准18650电池仓，电池仓与腔体之间设置1mm厚的硅胶减震垫，避免道具挥动过程中电池出现晃动异响，中间层放置驱动电路板，电路板通过螺丝固定在剑柄内部的定位柱上，定位柱与电路板之间设置绝缘垫片，避免短路风险，最靠近剑刃连接端的位置放置光源模组，模组与剑刃的对接处设置遮光橡胶圈，避免光线从连接缝隙处漏光，影响整体视觉效果。

　　安装边界方面，剑柄尾端设置有挂绳孔，孔位直径为5mm，可以搭配标准的手腕挂绳使用，避免挥动过程中道具脱手飞出，挂绳孔的位置做R2的圆角处理，避免挂绳长期摩擦出现断裂。剑柄表面的装饰环采用过盈配合装配，过盈量控制在0.05mm，装配后不需要额外打胶就能实现牢固固定，同时后期维护时可以通过专用工具拆卸更换。剑刃的端部做圆弧过渡处理，圆角半径为5mm，避免尖锐端部在展演过程中划伤人员，符合活动道具的安全设计规范。考虑到不同使用场景的需求，驱动电路预留了亮度调节和闪烁模式切换的功能，通过端部的按键可以循环切换不同的发光模式，适配不同的展演氛围需求，电路的静态功耗控制在0.01mA以下，电池充满电后可以支持连续8小时以上的常亮使用，满足全天展演活动的使用需求。

　　结构强度校核阶段，针对挥动过程中的离心力载荷做了专项验证，剑刃与剑柄的连接卡扣可以承受最大50N的径向拉力，在正常挥动速度下不会出现剑刃甩出的问题，剑柄的握持部分做了1.5m高度的自由跌落测试，跌落后壳体不会出现开裂，内部电路不会出现接触不良的问题，能够适应户外展演过程中复杂的使用环境。所有外露的金属部件都做了阳极氧化处理，避免长期使用过程中出现氧化掉色的问题，塑料部件全部采用阻燃级别的材质，即使内部电路出现异常发热，也不会出现明火引燃的风险，符合道具类产品的安全要求。
