瑞克和莫蒂动画同款传送门手枪造型设计

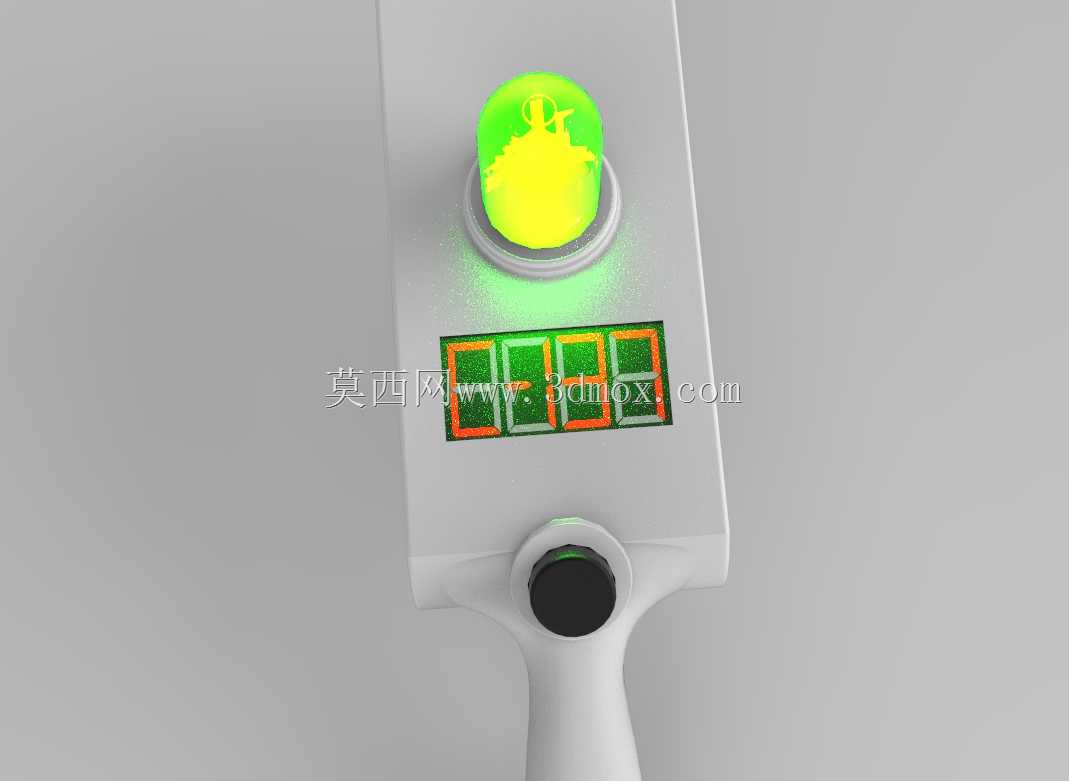

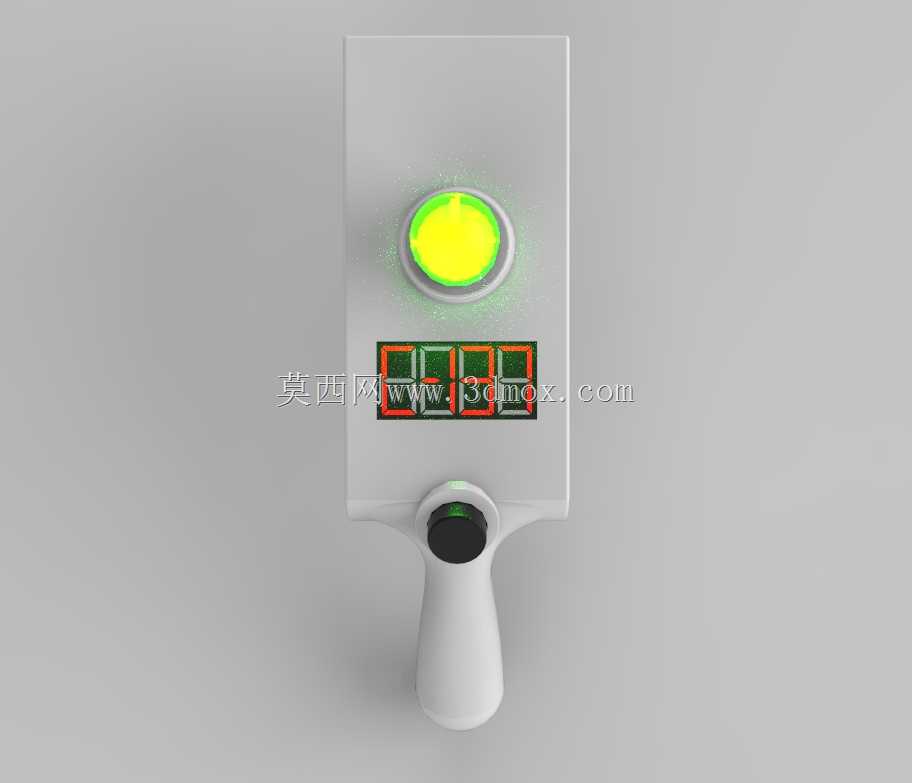

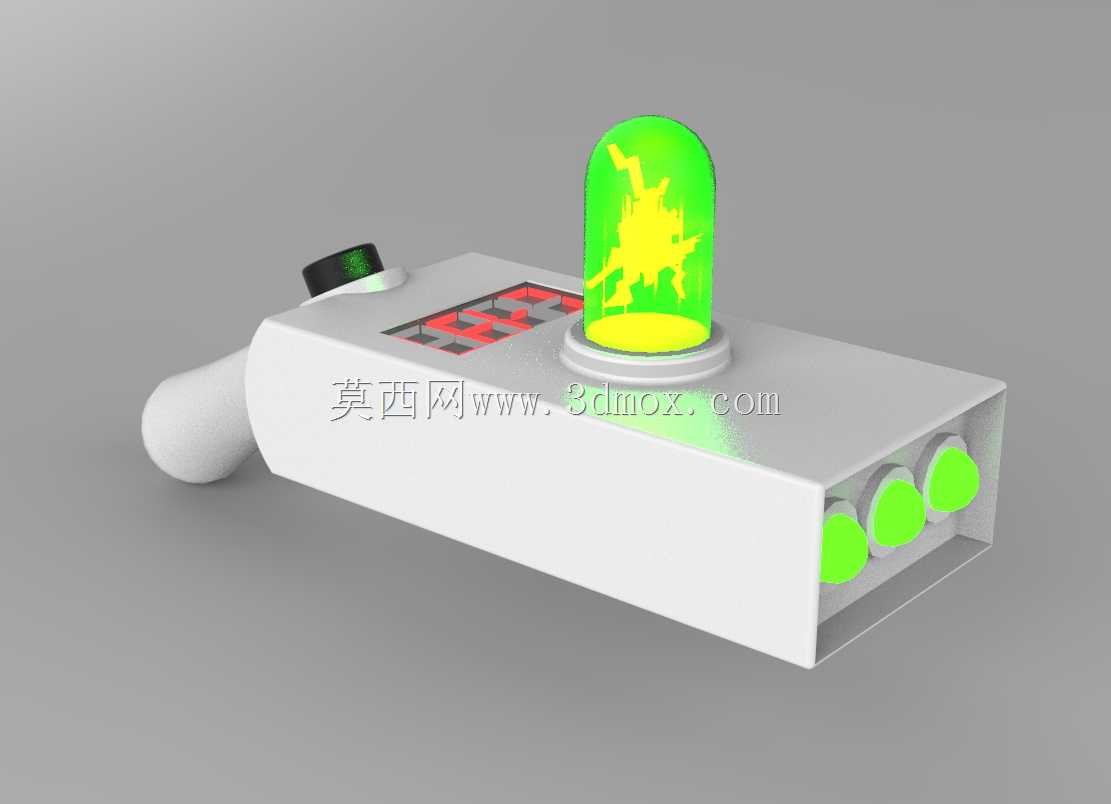

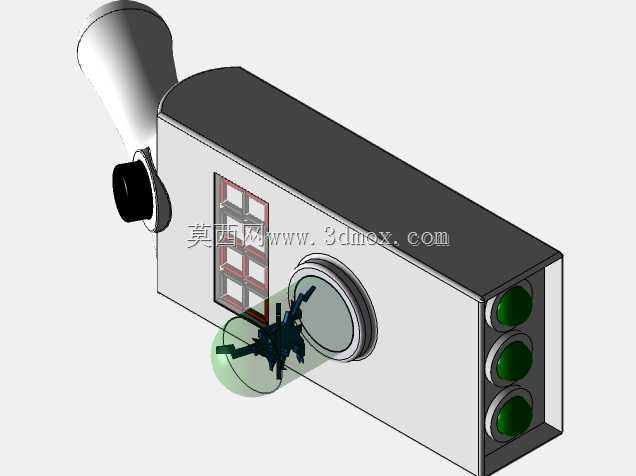

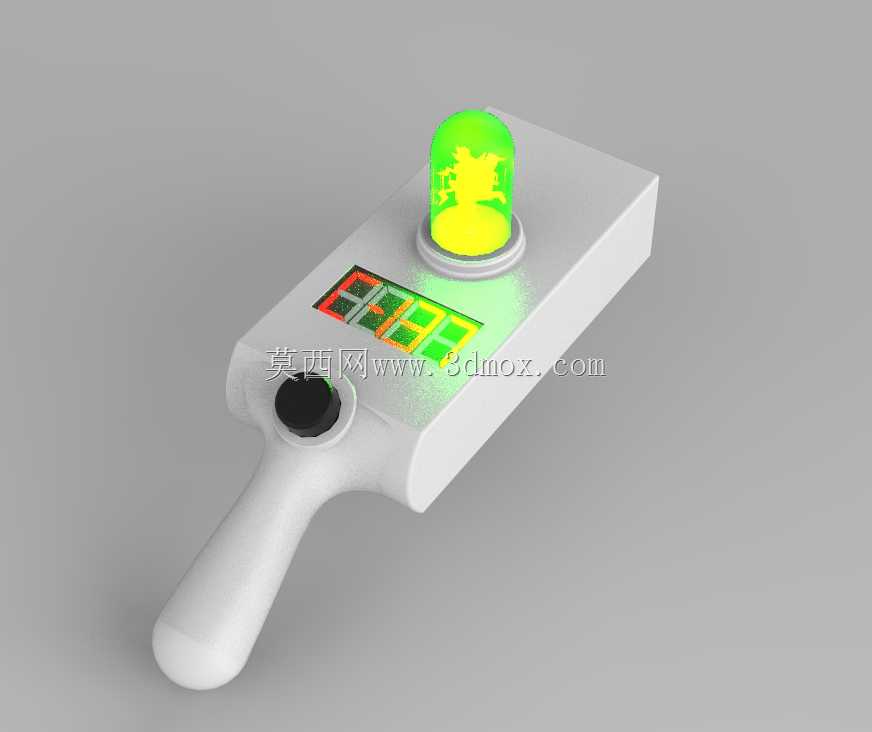

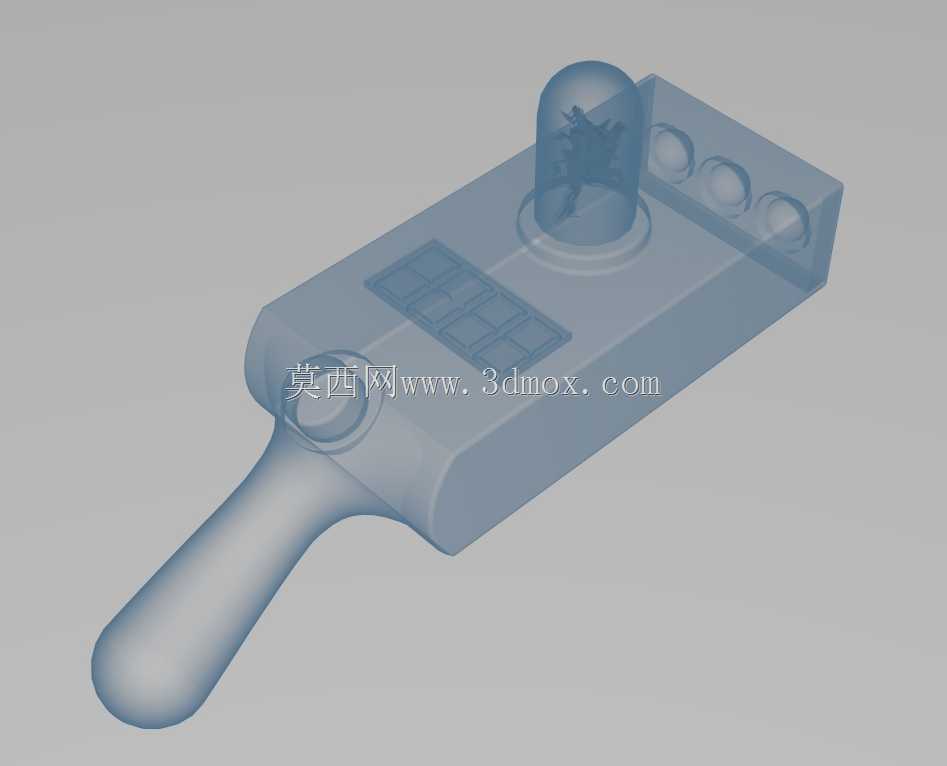

这款手持造型的概念装置，核心设计围绕单手握持的人机交互逻辑展开，握把部分采用贴合掌心弧度的曲面过渡，握持区域做了微收腰处理，避免长时间持握时出现硌手的问题，整体外轮廓没有尖锐棱角，所有棱边都做了R2-R3的圆角过渡，既符合手持设备的安全设计要求，也还原了科幻作品里圆润流畅的未来感视觉风格。装置主体为长方体盒式结构，长度方向预留了足够的内部安装空间，可容纳功能电路板、供电模块以及核心功能组件，前端三个圆形输出端口呈一字排开，端口边缘做了内嵌式台阶设计，既可以对内部发光组件起到限位固定作用，也能避免外部磕碰直接损伤核心元件。顶部的核心能量显示区域采用透明罩式设计，罩体底部做了法兰式安装边，通过周圈均匀分布的卡扣与主体壳体连接，无需额外紧固件即可实现快速拆装，方便后期对内部显示组件进行调试更换，透明罩内部预留了荧光显示介质的填充腔室，腔室壁厚控制在1.5mm，既保证结构强度，也能让内部光线均匀透出。顶部侧面的小型触发按键采用凸起式设计，按键表面做了防滑纹理，按键行程控制在3mm，触发反馈清晰，按键下方的壳体内部预留了微动开关的安装位，安装位周围设计了定位筋，可避免开关在反复按压过程中出现移位。主体上表面的数显区域采用下沉式安装槽设计，槽体深度刚好匹配显示屏的厚度，安装后显示屏表面与壳体上表面齐平，不会出现凸起剐蹭的问题，槽体四周设计了点胶槽，可通过密封胶实现显示屏与壳体的固定密封，防止灰尘进入壳体内部。从安装边界来看，整个装置的最大外轮廓尺寸控制在单手握持的合理范围内，宽度不超过成年男性手掌的开合宽度，重量分配上重心靠近握把位置，持握时不会出现头重脚轻的倾覆感。这类概念道具的设计，除了还原影视IP的视觉特征外，更多是为文创周边开发、科幻主题展陈道具制作提供可落地的结构参考，在实际应用场景中，可作为主题乐园的互动道具、漫展cosplay的手持配饰，也可改装为小型荧光照明装置、创意桌面摆件，内部预留的通用安装空间也方便开发者二次加装不同的功能模块，拓展更多实用属性。设计过程中优先考虑了壳体的拆分逻辑，主体壳体采用上下对合的拆分方式，拆分面选在壳体侧面的中心线上，对合面设计了定位止口，装配时可快速对齐，上下壳通过内部的螺丝柱连接，螺丝孔全部做了隐藏式设计，装配后外部看不到紧固件，保证外观的整体性。
