木质底座弹簧弹射式击发结构演示装置

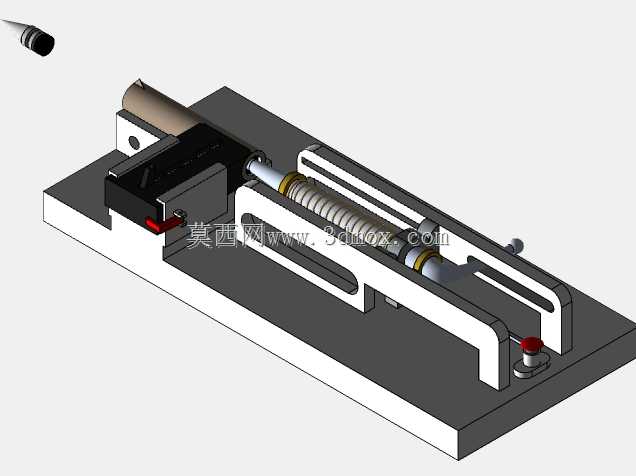

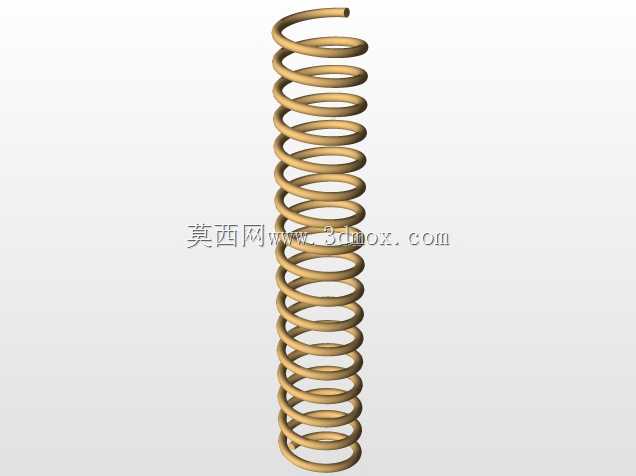

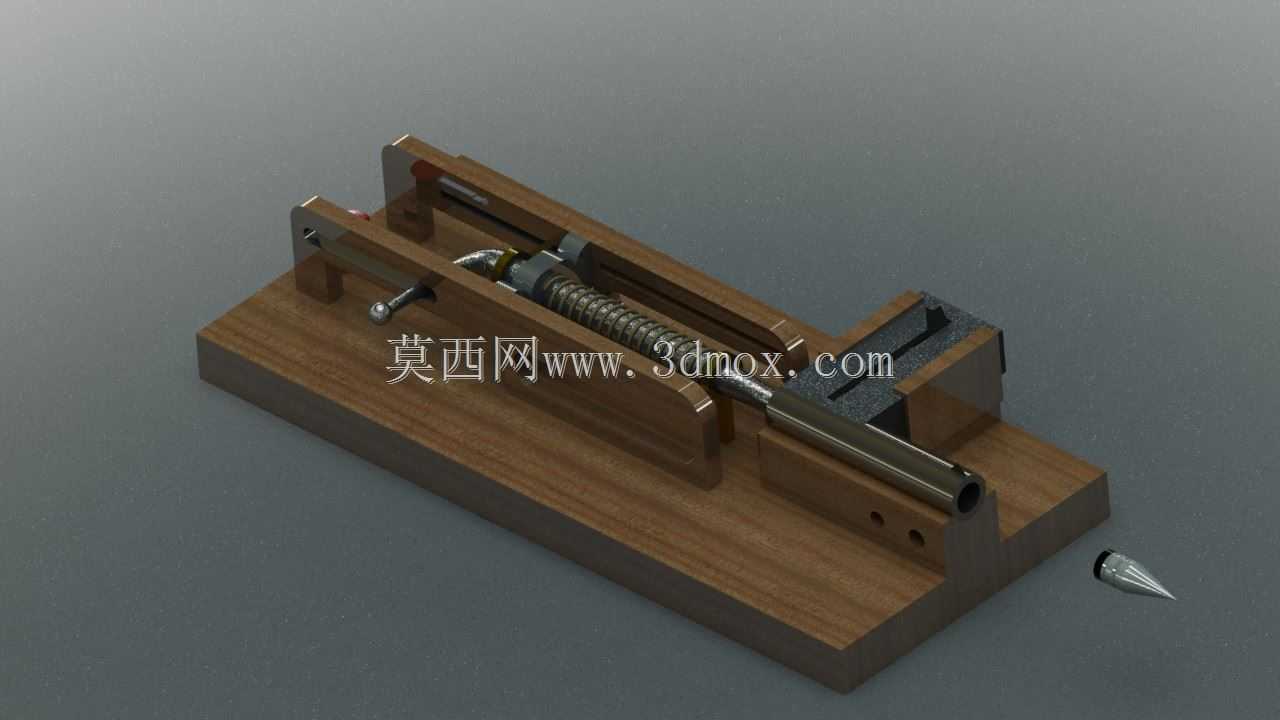

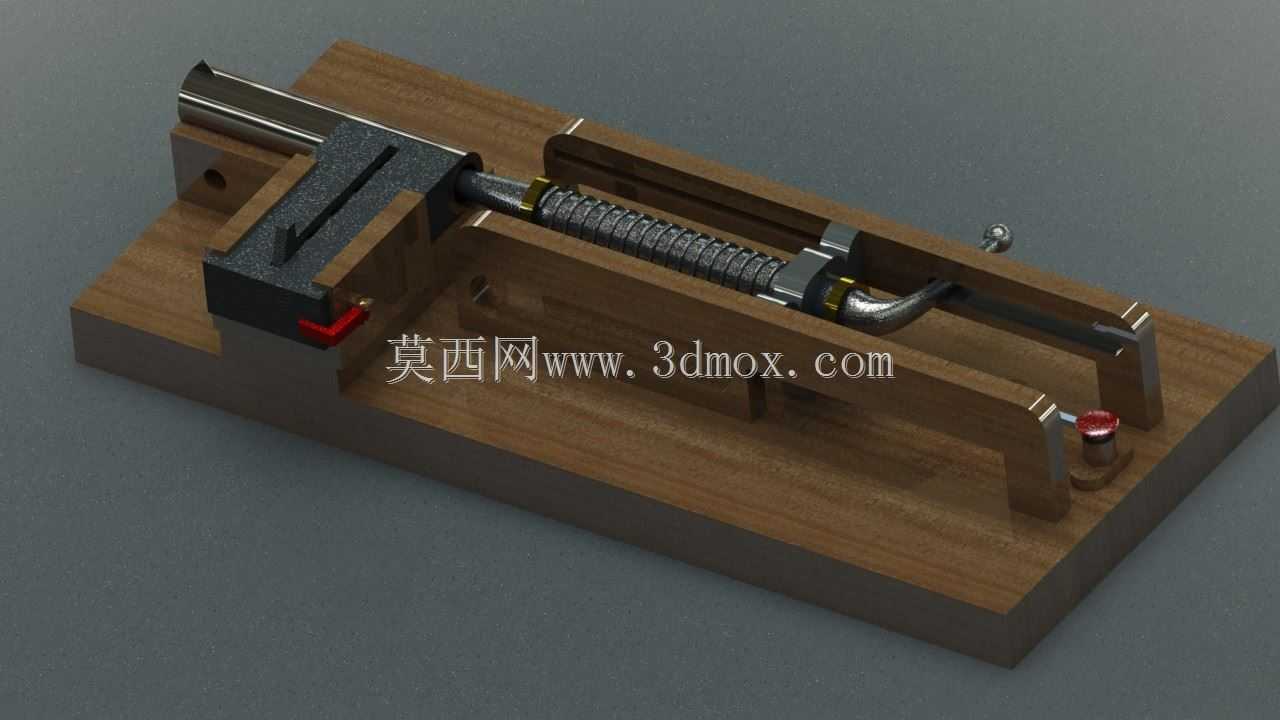

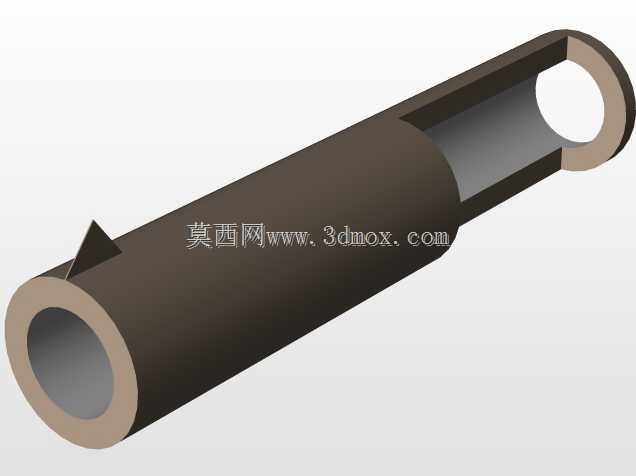

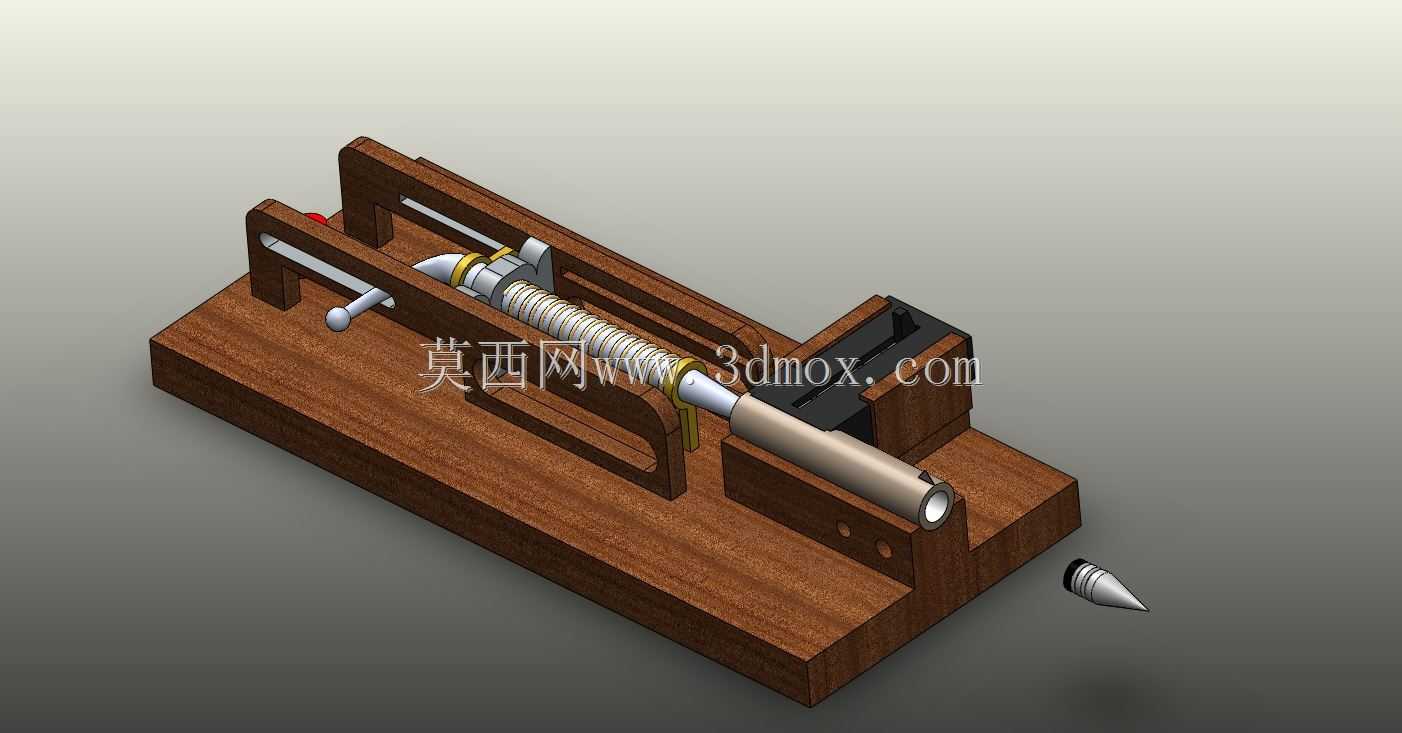

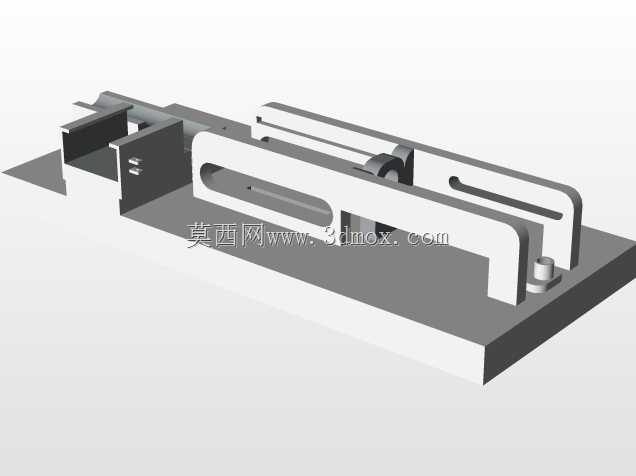

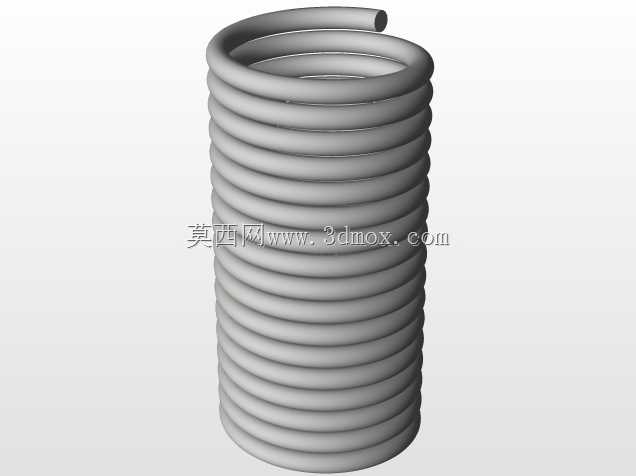

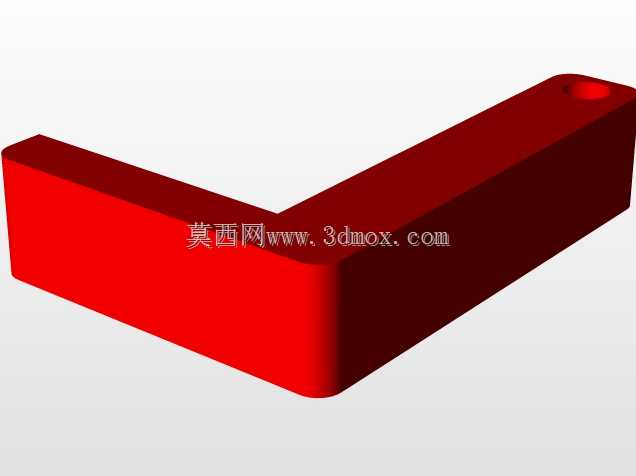

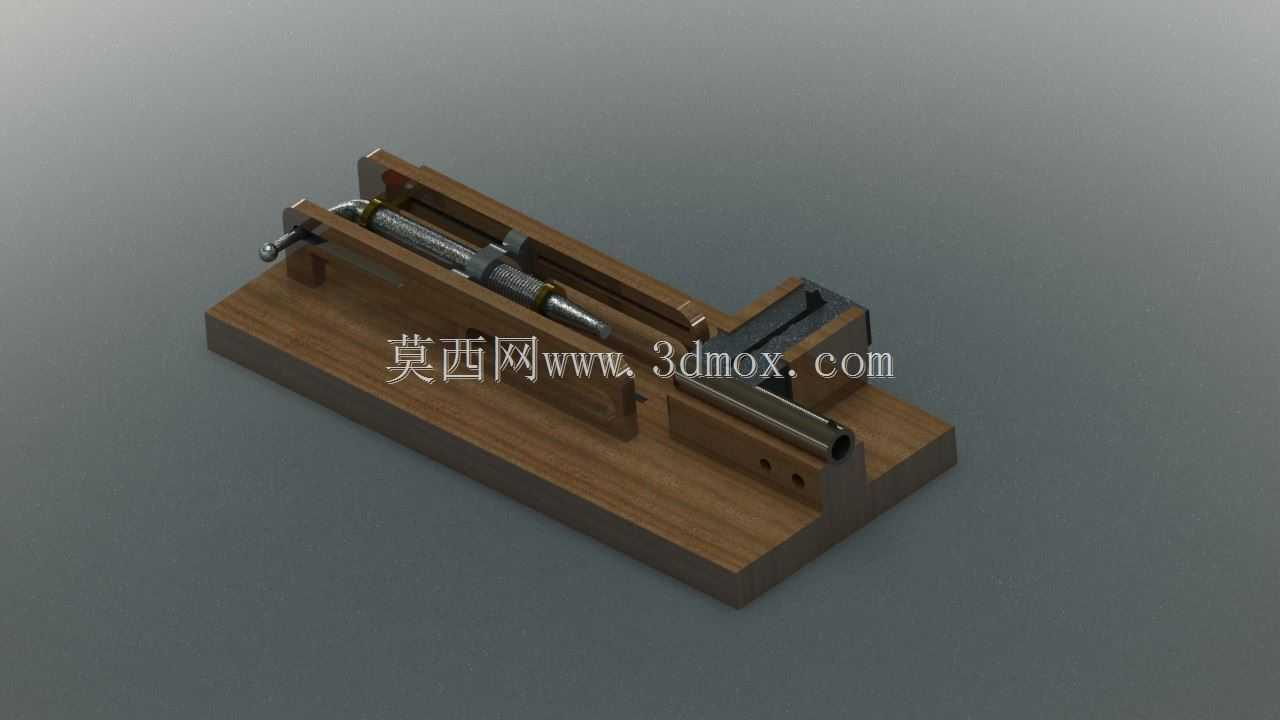

这套结构主要面向机械原理教学、击发机构原理验证场景使用，可直观展示弹簧储能、击发释放、弹头推送的完整动作逻辑，适合在职业院校机械专业课堂、科普展馆互动体验区作为原理演示载体，也能为轻武器原理类文创产品、桌面互动装置的结构设计提供参考。整套装置以实木材质作为承载基座，基座采用一体式铣削成型，表面做打磨倒角处理避免锐边划伤，基座上根据各功能组件的安装位置预先加工定位槽与安装孔，所有组件无需额外支架即可直接固定在基座表面，整体安装边界控制在长320mm、宽120mm、高110mm范围内，可直接放置在标准实验台、桌面展架上使用，不需要额外预留过多安装操作空间。结构核心采用圆柱螺旋压缩弹簧作为储能元件，弹簧套在光轴导向杆上，导向杆两端通过立式支座固定在基座上，避免弹簧压缩过程中出现侧向弯曲失稳。击发触发机构采用拨杆式锁止设计，待击发状态下锁止块卡住弹簧前端的推块，压缩弹簧储存弹性势能，扣动外露的拨杆式扳机后锁止块脱开，弹簧推动推块沿导向杆快速向前运动，将放置在发射管内的模拟弹头推送出去。发射管采用分段式支撑结构，通过两个木质抱箍固定在基座上，抱箍与发射管之间预留0.2mm的装配间隙，既保证发射管的同轴度，也能避免硬接触导致的管壁磨损。装置末端设置了模拟弹匣的定位槽，可预先放置多枚模拟弹头，方便连续演示击发动作，弹头采用锥形头部设计，与发射管内壁采用小间隙配合，减少推送过程中的卡滞风险。设计过程中优先考虑动作的可视化效果，所有运动部件均外露无遮挡，观察者可以直接看到弹簧压缩、锁止脱开、推块前进、弹头射出的全流程动作，不需要拆解外壳就能理解内部的传动逻辑。各运动副之间均采用间隙配合，扳机拨杆的转动位置设置了限位销，避免扳机转动超程导致锁止失效，弹簧的预压缩量经过反复调试，既保证击发时的推送力度足够让模拟弹头平稳射出，也不会因为弹力过大导致部件脱开、结构损坏。整套结构没有采用复杂的异形零件，大部分构件均可通过常规的铣削、车削工艺加工完成，加工门槛低，装配时只需要按照定位槽依次固定支座、导向杆、弹簧、扳机组件即可，不需要复杂的工装辅助，适合作为机械装配实训的实操载体，让学员在装配过程中理解弹簧储能机构的动作逻辑、锁止机构的配合公差要求。
