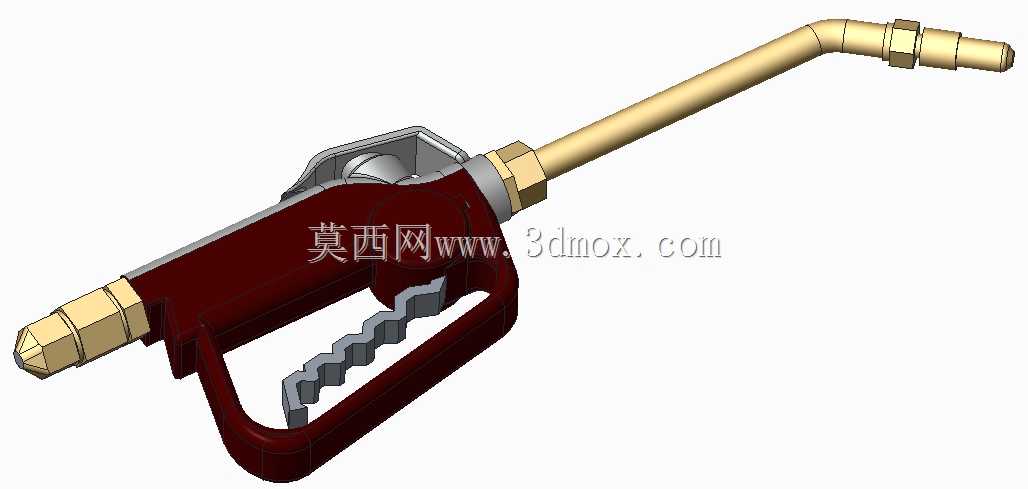

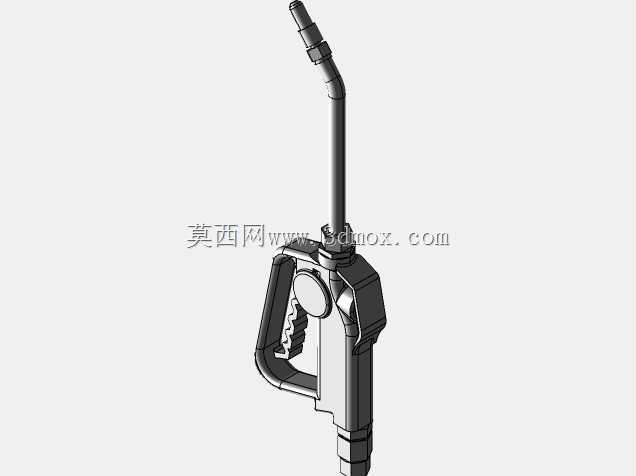

手动高压注油枪三维结构设计

这款注油枪的结构设计完全围绕设备润滑维护的实际作业场景展开，在车间设备日常维保、工程机械野外作业、生产线定点润滑等场景中，这类手动注油枪是一线维保人员最常使用的加注工具，主要用于向设备轴承座、导轨滑块、销轴铰接点、齿轮啮合部位等需要定期补充润滑脂的位置，定量加注黄油等润滑介质，避免运动部件因缺油出现干磨、温升过高、过早磨损失效的问题。从功能特性来看，枪身采用握持式结构设计，扳机位置做了锯齿形防滑轮廓，作业时戴劳保手套也能稳定扣压施力，不会出现打滑脱手的情况；枪体内部集成了压油活塞与单向阀结构，每次扣动扳机即可输出定量的润滑脂，输出压力可满足常规设备注油嘴的背压要求，能够将润滑脂顺利注入到配合间隙内部，不会出现介质从注油嘴边缘溢出的情况。出油端采用弯管式硬杆设计，杆端配置了快插式注油嘴接头，可根据作业位置更换不同规格的注油接头，弯管角度经过反复校核，能够避开设备外围的管线、护罩等遮挡结构，深入到设备内部狭窄的注油点位置完成作业，不需要提前拆解周边防护部件，大幅缩短单次润滑作业的耗时。从设计思路上，整个模型优先考虑了实际使用的人机工程与耐用性，枪身主体的握持弧度贴合人手自然握持的形态，长时间作业也不会出现明显的手部酸胀感；金属管路与枪身的连接位置采用六角螺母压接结构，既保证了连接强度，避免高压注油时出现连接处渗漏，也方便后期管路损坏时快速拆卸更换。关于安装与尺寸边界，枪身整体长度控制在常规手动工具的合理范围内，可放入普通维保工具箱的工具隔层，不需要占用额外的专用存放空间；进出油端的接头均采用通用标准规格，可直接适配市面上绝大多数常规规格的注油嘴与黄油管配件，不需要单独定制转接件。枪体的扳机行程做了限位设计，避免过度扣压导致内部活塞超出行程损坏密封件，同时握把底部的轮廓做了圆弧过渡，不会硌伤手掌，在冬季低温环境下作业时，握持的舒适度也能得到保证。整个结构没有冗余的复杂部件，所有运动部件的配合间隙都预留了合理的公差范围，既保证动作顺畅，也能避免润滑脂中的微小杂质卡滞运动机构，日常维护只需要定期清理注油嘴位置的残留油污即可，不需要复杂的拆解保养。
