复古轮式轻型火炮结构三维设计

这款轮式轻型火炮的结构设计，最初的构思方向是适配复古场景陈设、军工科普教具以及微缩文创原型开发，区别于列装制式火炮的严苛战术指标，设计时更侧重结构还原度与拆装演示的便利性。从实际应用场景来看，该结构既可以按比例缩放后作为国防教育展馆的展陈模型，拆解展示身管武器的基本组成逻辑，也能等比例放大后作为主题文旅场景的装饰装置，甚至可以调整壁厚参数后作为礼仪鸣放的专用器具，适配不同场景的使用需求。

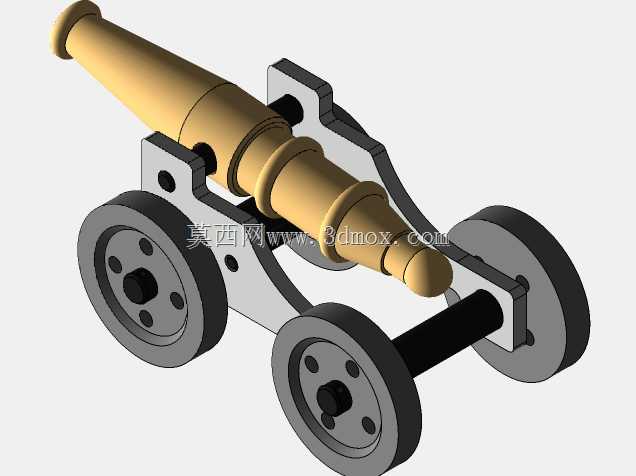

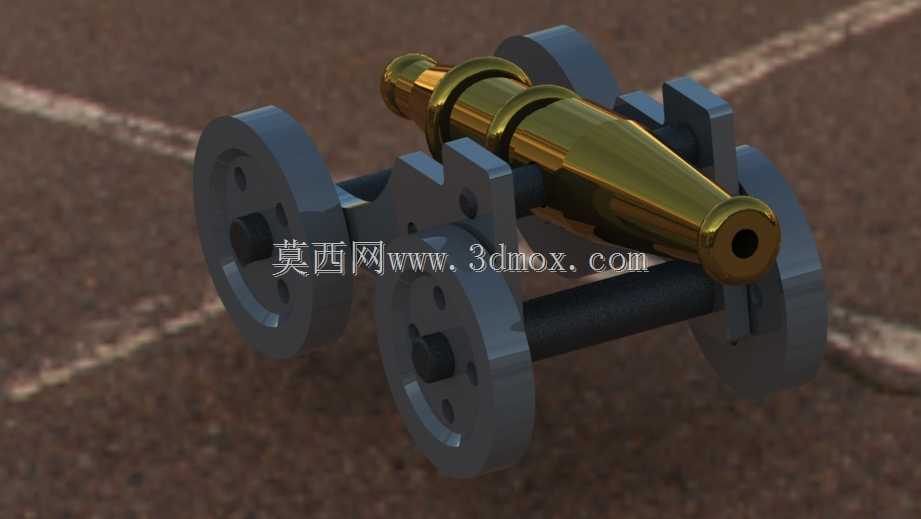

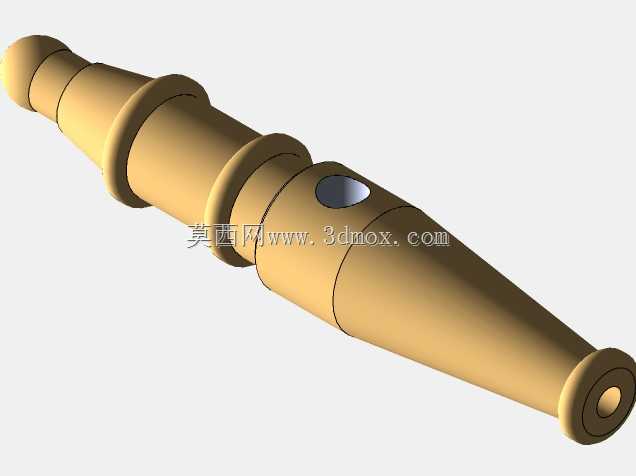

功能设计上，炮身采用分段式嵌套结构，从炮尾至炮口依次设置药室定位段、身管导向段、炮口加强段，各段通过止口定位配合，既保证了同轴度精度，也方便后期拆解维护；炮尾预留了击发机构的安装接口，可根据实际使用需求适配不同类型的击发组件，兼顾装饰性与功能性。炮架部分采用双侧板夹持结构，炮身与炮架通过耳轴连接，耳轴位置经过重心配平计算，保证炮身俯仰调整时操作力矩均匀，无需额外配重即可实现-5°到30°范围内的俯仰角度调节，满足不同演示角度的需求。

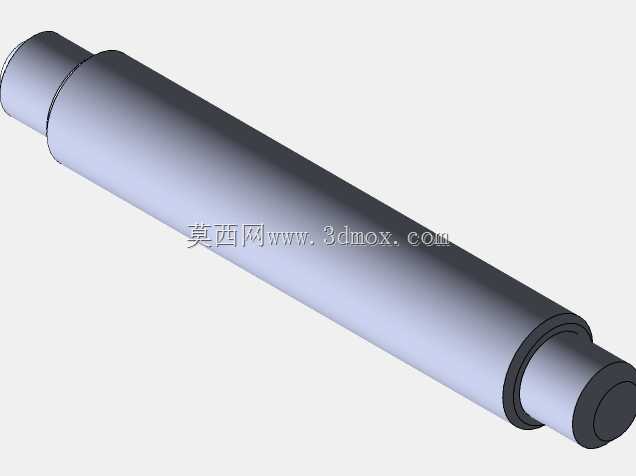

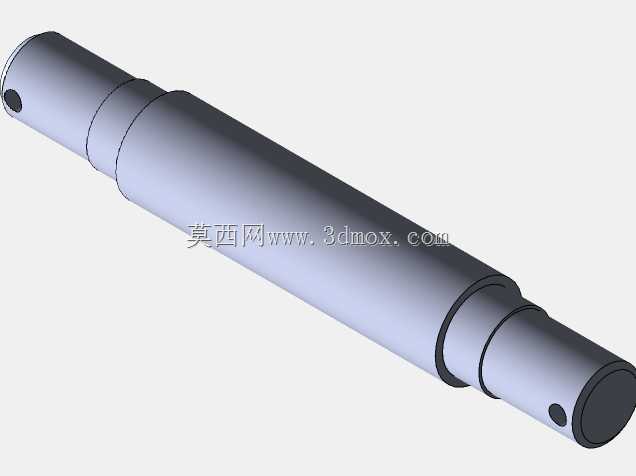

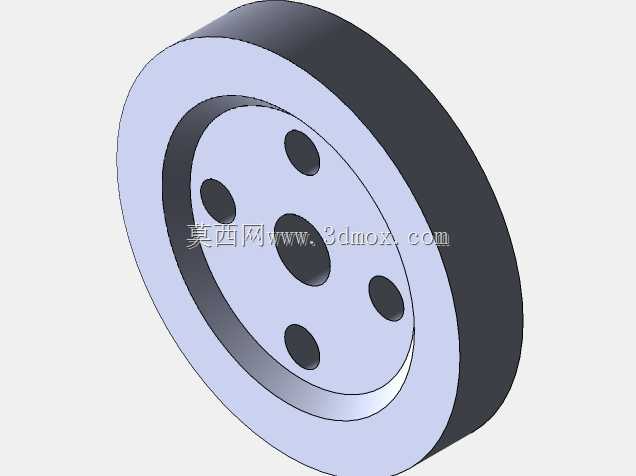

行走部分采用四个实心轮结构，轮体与轮轴之间预留了轴承安装位，可根据使用场景选择加装滑动轴承或者滚动轴承：作为静态展陈时可采用滑动配合降低成本，作为可移动演示装置时加装滚动轴承减小推行阻力。轮轴与炮架侧板之间采用方轴定位配合，防止轮轴受载后发生转动，保证结构连接的可靠性。整体外形尺寸控制上，炮身总长度约为轮距的1.8倍，炮身最大外径不超过轮体半径，保证整体结构比例协调，不会出现头重脚轻的视觉问题；安装边界方面，轮距宽度与炮架总高度比例约为1.2:1，静态放置时稳定角大于35°，即使在轻微倾斜的台面上放置也不会发生侧翻，无需额外固定结构即可稳定摆放。

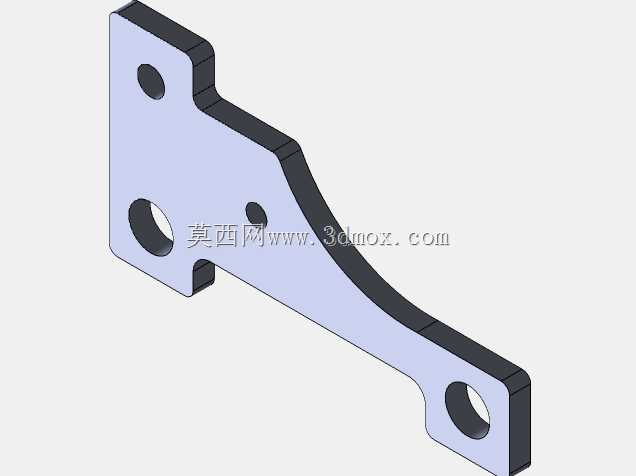

设计过程中特意简化了非必要的复杂曲面，炮身的加强箍采用规则回转体结构，炮架侧板采用等厚度板材切割成型，轮体采用对称回转结构，所有零部件均可通过常规车削、铣削工艺加工成型，不需要特殊的五轴加工设备，降低了实物制作的成本与加工难度。各连接部位的紧固件均采用标准件，方便后期拆装更换，适配教具类产品频繁拆装演示的使用需求。
