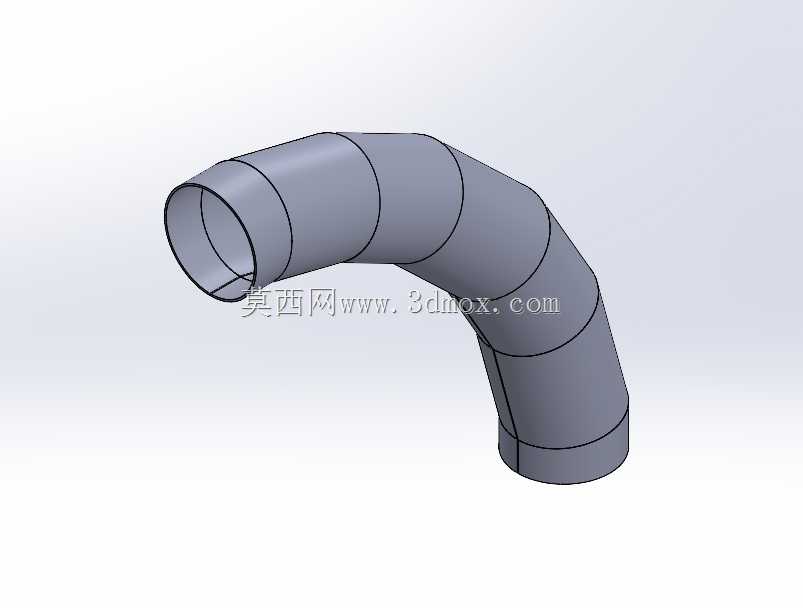

分段式变向通风弯管钣金构件

　　这款分段式弯管构件主要面向车间通风除尘、废气导流、设备排风接驳这类需要在有限空间内改变气流走向的工况，整体采用多段斜切圆管拼接成型的思路完成结构搭建，每一段管节都按照弯头的弯曲曲率做对应角度的斜口裁切，相邻管节对接后自然顺滑过渡，既规避了整管弯制带来的模具成本，也让小批量定制场景下的加工落地变得更灵活。

　　从实际使用场景来看，这类弯管常布置在风机出口与主排风管道的转角接驳位，或是机床油雾收集、焊接工位烟尘抽排系统的管路转向节点，现场安装时不需要额外定制大曲率冲压弯头，只需要根据现场预留的走向角度调整各段管节的拼接转角，就能适配不同的转向需求。构件两端保留了等径直管接驳段，端口为标准圆形开口，可直接与同管径的圆形通风管道做套接、法兰对接或是抱箍锁紧，对接边界没有突兀的变径结构，气流通过时不会出现局部截面突变带来的压损陡增。

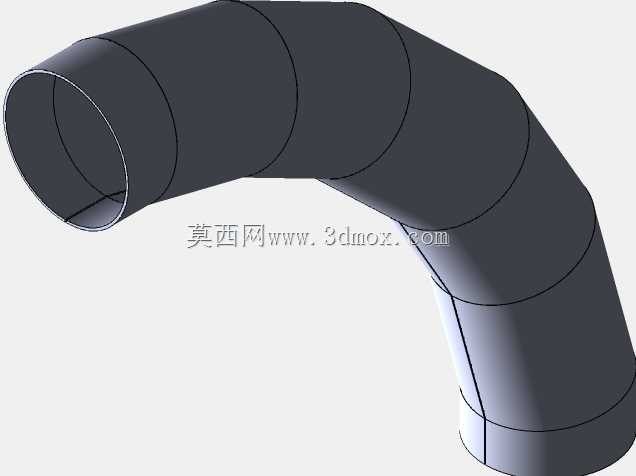

　　结构设计上没有采用一体化冲压弯头的成型方案，而是将整个弯曲路径拆解为多段短圆柱管节，每一节的两端斜切面角度随弯头整体弧度递进变化，拼接完成后管体内壁形成连续的弧形导流面，气流在转向过程中可以顺着管壁平缓改变方向，减少直角转向带来的湍流与风噪。管节之间的拼接缝沿环向布置，现场加工时每段板材下料后卷圆，再将相邻管节对齐焊接，焊缝位置避开气流高速冲刷的核心区域，后期做密封打胶处理即可满足通风管路的气密性要求。

　　外形尺寸层面，整个弯头的弯曲半径适配常规通风管路的布设规范，两端直管段的长度预留出了法兰安装、抱箍锁紧的操作空间，安装时不需要在转角位置额外挤占过多设备周边空间，对于设备排布紧凑的车间，这种分段拼接的弯头还可以在现场根据实际避让需求微调总弯曲角度，适配管线与立柱、设备外壳之间的狭小间隙。管壁采用等厚薄金属板材制作，整体自重较轻，吊装布设时不需要额外做重型承重支架，仅用常规管路吊码即可完成固定。

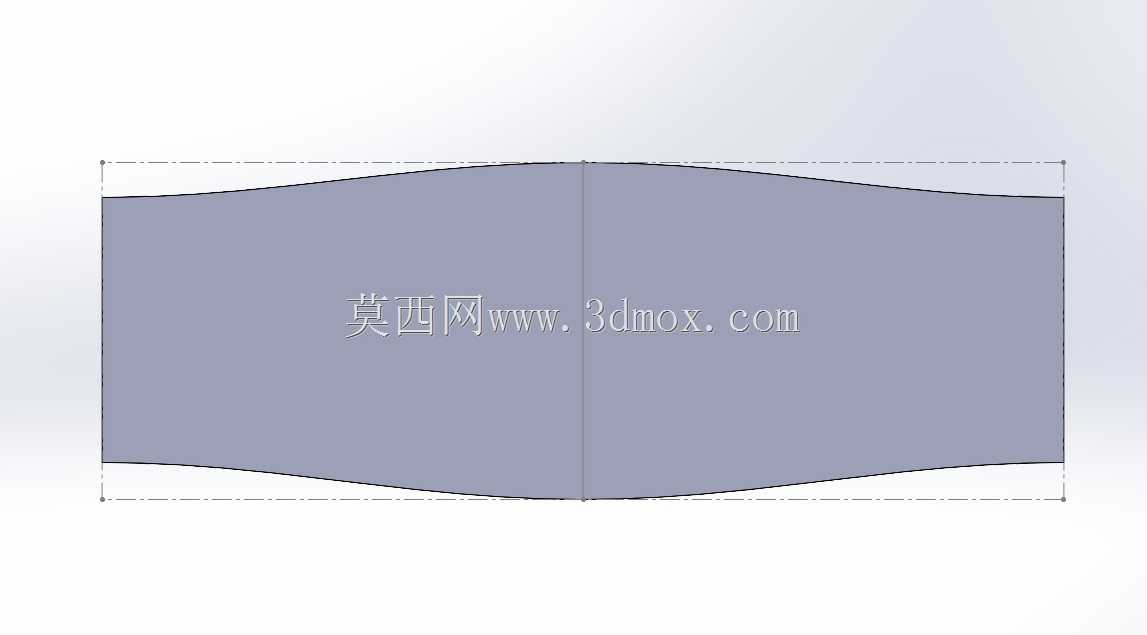

　　建模过程中先确定弯头两端的接口中心轴线走向，再沿弯曲弧长均匀拆分出多个管节站位，每个站位处生成垂直于对应轴线段的剖切平面，用平面裁切基础圆柱管得到两端带斜口的单节构件，后续依次拼接所有管节并对齐同轴度，最终形成完整的弯管实体。这种建模逻辑完全贴合钣金下料的加工流程，每一段管节都可以直接导出展开图样用于板材切割，不需要二次逆向重构加工数据。

　　细节处理上，管体所有拼接位置的接缝宽度均匀，端口圆度保持一致，没有出现曲面扭曲导致的接口错位问题，既可以用于普通常温通风系统，也可以在做对应防腐涂层处理后用于低腐蚀废气的输送管路，兼顾了加工便利性与管路运行的实用性。
