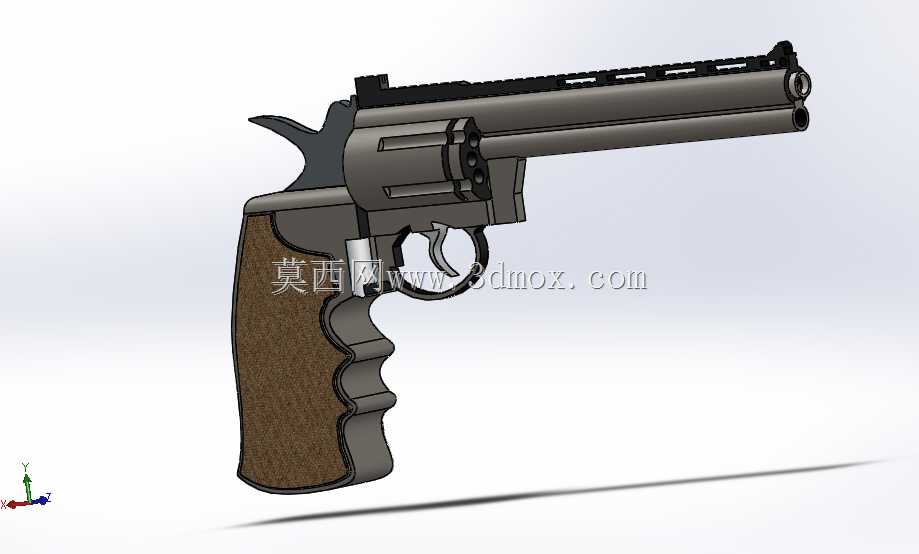

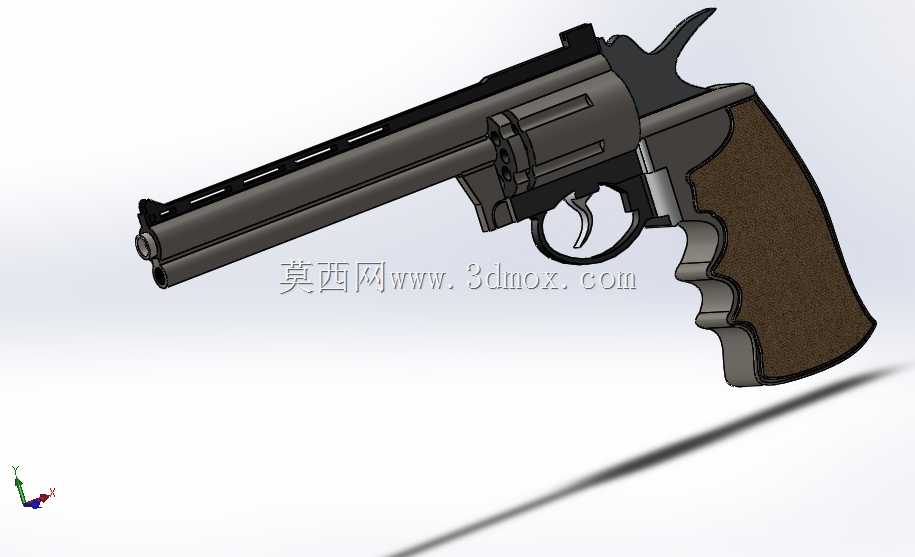

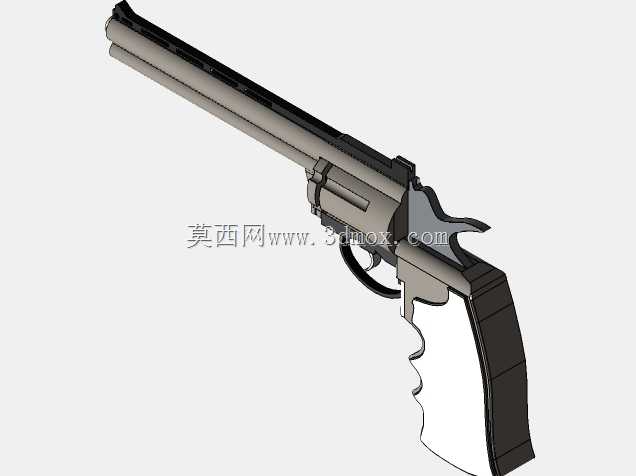

长管转轮手枪结构三维设计作品

本次呈现的长管转轮手枪结构设计，在结构还原上优先兼顾了握持人机工程与构件运动逻辑的合理性，整体结构拆分后可清晰区分枪管组件、转轮弹巢、击发机构、握把护片四大核心模块，各模块间的装配边界严格按照实际枪械的配合公差逻辑设置，不存在运动干涉问题。从实际应用场景来看，该结构可作为影视道具开发的结构参考、军警教学演示的具象化模型，也能为玩具类仿真器械的结构设计提供装配逻辑参照，避免设计阶段出现构件卡滞、握持失衡的问题。设计过程中，枪管部分采用了加长圆柱管身加顶部散热槽的结构，散热槽的深度与间距经过反复调整，既还原了经典长管转轮的外形特征，也保证了管身部分的结构强度，不会因壁厚过薄出现结构失效问题；转轮弹巢部分的定位卡槽与击锤的对位关系做了精准约束，转动时的定位间隙控制在合理范围内，还原了转轮手枪单动击发时的对位逻辑。握把部分采用了贴合手掌弧度的异形曲面设计，护片部分的纹理做了凹凸处理，模拟实际枪械握把的防滑触感，握把与枪身框架的连接位置设置了内嵌式的装配卡槽，不需要额外外露连接件就能实现稳固结合，兼顾了外形整洁度与装配可靠性。击发机构部分的扳机、击锤、传动连杆都做了独立的结构拆分，各活动构件的转动轴位置都预留了合理的装配间隙，可直观展示扣动扳机时击锤抬升、释放、击发的完整运动链路，不需要额外做结构简化就能清晰呈现内部传动关系。整体外形尺寸参照经典长管转轮手枪的实际比例设置，全长、握把宽度、枪管长度的比例协调，各外轮廓的倒角、圆角处理都符合实际金属加工的工艺要求，不存在无法实现的尖锐薄壁结构，不管是用于3D打印制作实体展示件，还是用于结构教学演示，都能直接复用现有结构框架，不需要做大幅的结构调整。在安装边界的处理上，所有构件的配合面都设置了合理的装配导向结构，比如转轮与中心轴的配合段做了微小的导入锥度，装配时不需要强行压合就能顺畅对位，护片与握把框架的贴合面做了0.1mm的容差设计，避免因加工误差出现装配缝隙不均的问题。
