四毫米微型偏心振动马达结构

　　这类小直径圆柱振动马达主要面向空间极度受限的便携电子产品，常见于智能手环、入耳式耳机、触控笔、小型遥控器、便携医疗提醒器以及需要触觉提示的微型终端。它的作用不是输出连续旋转扭矩，而是通过端部偏心质量在高速旋转时产生周期性离心力，把电机转动转化为可感知的振动，用于消息提醒、按键反馈、状态告警、游戏触感以及轻量级机构振动激励。

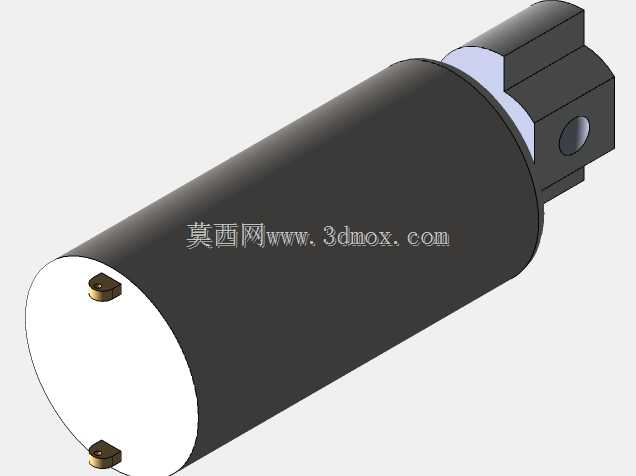

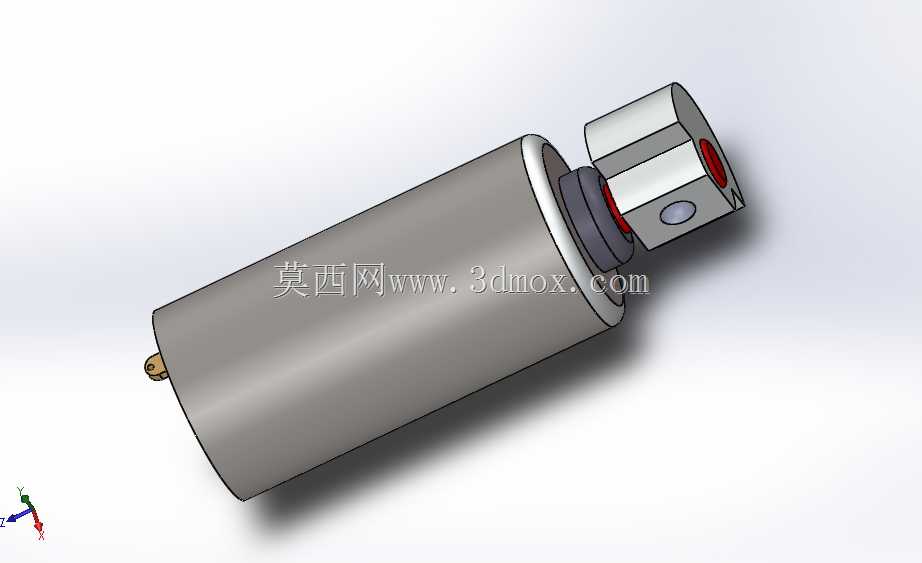

　　从结构布置看，主体采用细长圆柱壳体，直径控制在约4毫米级别，长度方向是整机占用空间的主要部分。圆柱外壳既承担磁路和内部转子的保护作用，也为整机在设备内部的贴装、夹持或点胶固定提供连续圆柱面。前端保留两个供电触点，触点位置靠近端面边缘，适合在紧凑装配中通过弹片、FPC焊盘或导电弹针接触；后端设置带安装孔的连接座，可用于定位、卡扣辅助或与周边支架形成限位。实际布局时不能只按圆柱外径预留孔位，还需要把后端凸起座体、侧向孔位以及端部偏心块的运动包络一并纳入边界。

　　振动功能的核心在于偏心质量块。偏心块旋转半径虽小，但在高转速下能够形成明显的不平衡力，因此周边必须留出安全间隙，避免振子碰触壳体、电池、排线或外壳内壁。若设备结构把马达刚性压得过死，振动能量会被支架大量吸收，触感变弱；若固定过于松散，则可能在振动过程中产生敲击噪声和位移磨损。工程上通常采用橡胶套、泡棉垫或局部点胶方式，在保证马达不窜动的同时保留一定振动传递路径。

　　供电范围按低压微型直流马达思路设计，适配1.7V至3.6V左右的电池供电场景。选型时需要关注启动电压、额定转速、偏心块惯量和整机共振频率之间的关系。同样的马达安装在不同腔体中，用户感受到的振感差异很大：轻薄塑料壳容易传递高频振动，金属或厚重结构会削弱表面振幅，靠近刚性筋位固定时噪声更低但振感可能下降。早期堆叠阶段应把马达放置在靠近人体接触侧、远离麦克风和精密传感器的位置，并避免与扬声器音腔、摄像头模组或麦克风密封泡棉发生硬接触。

　　三维建模时，圆柱外壳、后端座、安装孔、端面触点和偏心块需要分层表达。外壳可按实际装配需求简化为完整实体，用于干涉检查；内部转子、换向器和绕组若不参与外观装配，可保留概念性结构或省略，但偏心质量的外形和旋转扫掠范围不能忽略。后端连接座虽然体积小，却是装配公差最敏感的区域之一，孔轴配合、卡扣间隙和座体高度都会影响生产线装配便利性。端部触点则要结合FPC折弯方向和弹片压缩量校核，防止整机跌落时接触断开。

　　该类马达的设计思路强调“小尺寸、低电压、可感知振动”三者平衡。直径缩小后，内部磁钢、绕组和换向结构都受到限制，输出力矩不可能按常规电机理解；因此外形建模不能只追求外观相似，还要体现偏心振子、供电触点和固定接口这些决定使用方式的特征。对于结构工程师而言，把它放入产品时，最有价值的不是单独查看马达本体，而是在完整堆叠中检查圆柱段长度、后端座方向、触点高度、振子间隙和振动传递路径，从而在有限空间内获得稳定、安静且足够明确的触觉反馈。
