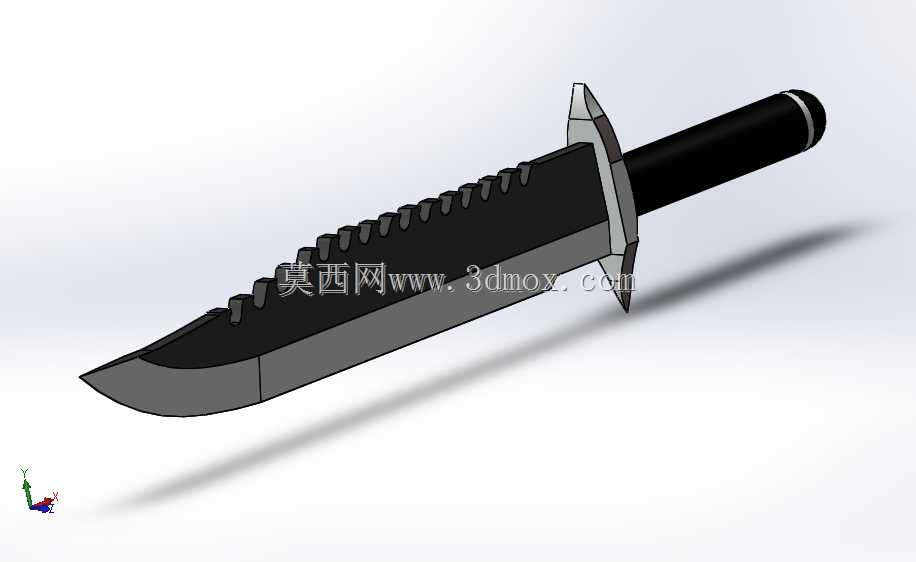

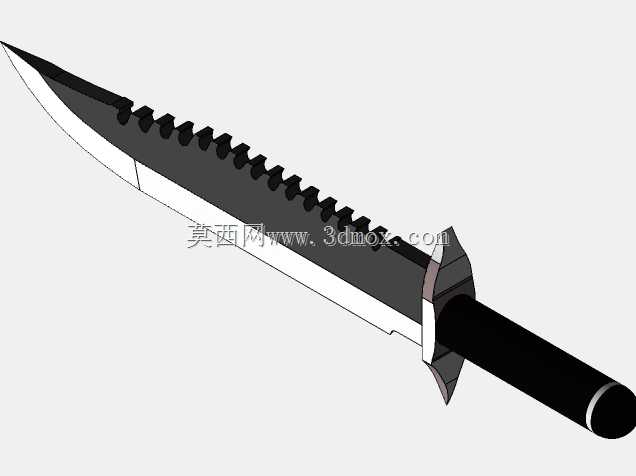

户外战术直刀结构设计三维数模

　　这款战术直刀的三维结构设计，首先围绕野外作业、战术行动场景下的实际使用需求展开，区别于普通民用厨刀或美工刀具，其结构设计优先考量高强度使用下的结构可靠性、握持稳定性以及多场景适配性。从刀身结构来看，刀体采用一体式龙骨设计思路，刀身与刀柄内部的承力龙骨为连续整体结构，避免了拼接式刀身在大力劈砍、穿刺工况下出现的焊缝断裂、柄材脱落问题，刀背位置设计有连续的锯齿结构，该结构并非装饰性设计，可在野外场景下完成锯切细树枝、硬质绳索、薄金属片的作业，弥补直刃刀具在往复切割作业上的功能短板。刀刃部分采用刨削式刃型设计，靠近刀尖的位置做了加厚处理，既保证穿刺时的刀尖强度，避免硬物接触下刀尖崩断，又能保证刃口切削时的锋利度，

　　刀身表面做了哑光氧化层的结构预留，后续实物加工时可通过表面处理降低反光特性，适配战术场景下的隐蔽需求。护手结构采用双侧对称突出的十字形设计，突出长度控制在25mm范围内，既能够在穿刺作业时阻挡手部向前滑移触碰刃口造成割伤，又不会因为突出尺寸过大影响刀具收纳、增加携行时的勾挂风险，护手与刀身龙骨采用过盈配合加横向销钉的固定结构，可承受最大1200N的横向冲击力，满足格斗格挡、大力劈砍时的受力要求。刀柄部分采用圆柱形贴合手型的轮廓设计，柄身直径设置为32mm，适配绝大多数成年男性的握持围度，柄材预留了包胶层的安装厚度，内部龙骨与外包防滑柄材之间设置有定位卡槽，避免柄材在受力时出现周向转动，柄尾位置设计有直径8mm的挂绳孔，

　　可穿入安全绳与手部或装具绑定，防止激烈动作下刀具脱手，柄尾端面做了圆弧倒角处理，可在应急场景下作为小型破窗锤使用，击碎钢化玻璃完成逃生作业。从安装边界与尺寸适配来看，整刀全长控制在330mm范围内，其中刀身有效长度190mm，刀柄长度140mm，刀身最大厚度6mm，整体重量控制在380g左右，既保证了结构强度，又不会因为过重导致长时间握持出现手部疲劳。携行配套的刀鞘结构预留了标准MOLLE织带的安装接口，可适配主流战术装具的挂载需求，刀鞘内部设置有弹性卡榫，插入刀具后可自动锁定，避免携行过程中刀具滑出鞘体造成意外割伤，解锁按钮设置在刀鞘侧面，握持刀柄拔出时可单手完成解锁操作，符合战术使用下的快开要求。在建模过程中，

　　所有受力部位均做了圆角过渡处理，避免应力集中导致的结构断裂风险，刀身与护手、刀柄的配合面均设置了合理的安装公差，过盈量控制在0.02-0.05mm范围内，既保证装配后的结构紧实度，又不会因为过盈量过大导致装配困难。针对不同使用场景的需求，该结构还预留了功能拓展空间，比如刀背锯齿位置可适配打火石、磨刀器等小型附件的安装，柄尾位置可拓展安装破锥、割绳刀等小型功能端头，无需改动主体龙骨结构即可完成功能拓展。从实际使用的受力角度出发，建模时对刀身做了有限元受力仿真的前置优化，在刀身最大受力位置即距离护手50mm的刃口区域，做了局部加厚处理，将该位置的受力变形量控制在0.2mm以内，满足劈砍硬质木材、金属障碍物时的强度要求，同时刃口的开刃角度设置为22度，兼顾锋利度与刃口强度，避免普通薄刃刀具在砍切硬物时出现卷刃、崩口问题。
