带机架双辊筒输送带传动滑轮组结构

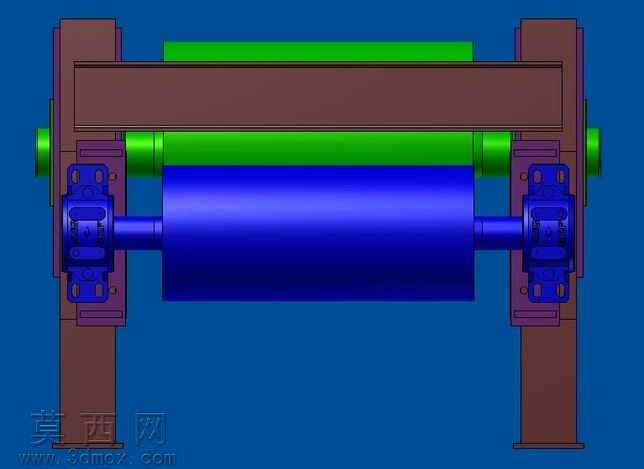

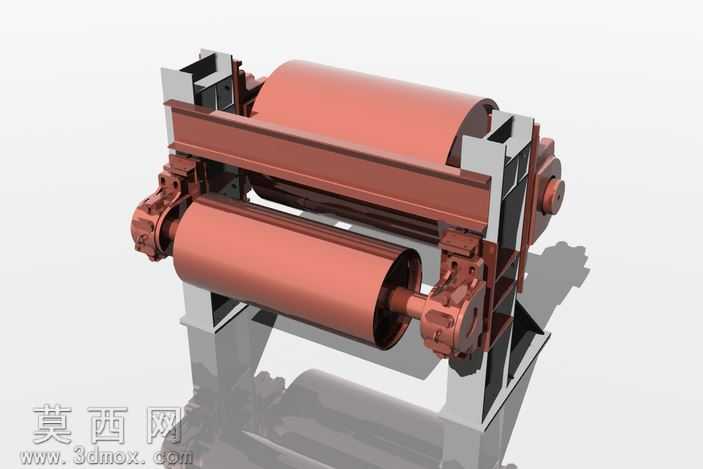

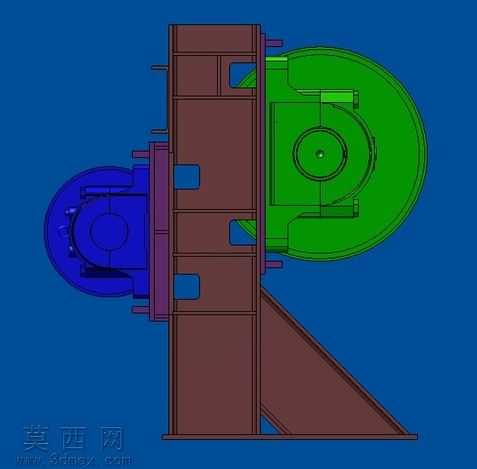

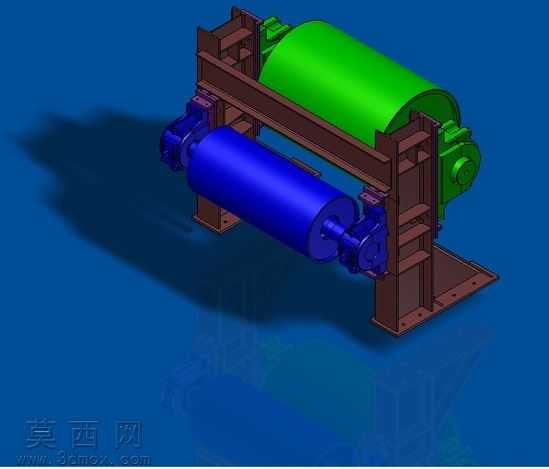

本作品为带式输送设备配套的双辊筒滑轮传动结构三维模型，建模过程严格遵循输送机械的实际设计规范，首先完成整体机架的框架搭建，采用型钢焊接式机架结构，逐一绘制支撑立柱、横向连接梁、安装底座的特征，通过拉伸、切除、阵列等特征命令完成机架上的安装孔位、定位止口的细节建模，保证各部件的装配基准完全匹配实际生产的公差要求。针对核心的两个传动辊筒，分别建模了辊筒筒体、端盖、轴承安装位、连接轴段的结构，区分了主动辊与从动辊的端部连接结构，主动辊端预留了驱动单元的安装接口，从动辊端设计了张紧调节的配合结构，辊筒表面做了适配输送带摩擦传动的质感处理。模型装配阶段严格按照实际装配逻辑添加配合约束，机架与辊筒轴承座之间采用同轴、面重合约束保证辊筒的转动自由度，驱动端的连接部件与辊筒轴添加键连接配合，还原真实的动力传递路径。渲染阶段采用差异化材质区分不同部件，机架部分赋予深棕色金属防锈漆材质，两个辊筒分别采用亮绿色、深蓝色的哑光橡胶包覆材质，端部传动部件赋予银灰色金属加工面材质，背景采用深蓝色纯色背景突出模型主体，添加柔和的环境光与方向光模拟车间照明效果，投射出自然的软阴影增强模型的立体感。设计思路上围绕带式输送机的传动需求，采用上下双辊筒的布置形式，既保证输送带的足够包角提升传动摩擦力，又预留了下部张紧调节的空间，整体结构紧凑，安装底座预留的固定孔位可直接适配常用的输送线安装基准，各部件的建模精度可直接用于后续的工程图导出、装配干涉检查以及虚拟调试场景，完整还原了输送带滑轮传动组的真实结构与装配关系，能够直观展示该部件的工作原理与结构组成。
