工业支撑台面带机架工装结构设计

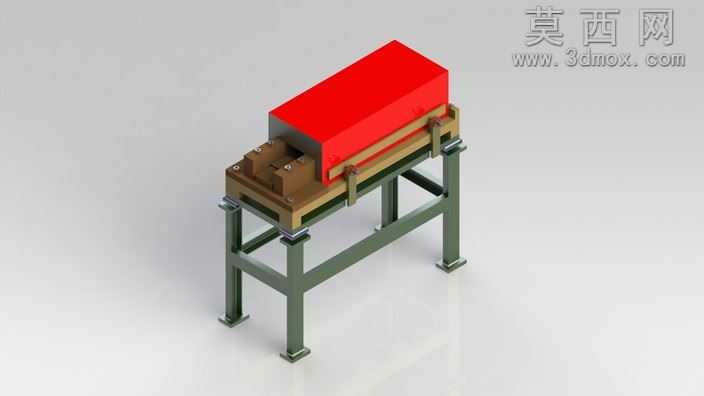

本作品为工业生产场景使用的支撑台面工装结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械设计的装配逻辑，对每一个零部件的尺寸、配合公差都做了对应约束，确保整体结构可直接用于后续的工程出图与生产参考。渲染阶段采用写实工业渲染风格，针对不同部件赋予了差异化的材质表现：底部机架采用哑光深绿色金属漆材质，还原工业型钢机架的真实涂装质感，表面添加了细微的颗粒质感与磨损痕迹，避免塑料感；中部的台面承载框架采用棕褐色工程硬木与金属包边结合的材质，木材部分还原了实木的纹理走向，金属固定件做了镀锌金属的哑光质感，区分不同材质的视觉层次；上部的红色功能箱体采用高饱和度的亮面烤漆材质，表面添加了轻微的环境反射效果，突出箱体的规整外形与工业产品的漆面质感。结构设计上，底部采用方管焊接式四脚机架结构，每根支脚底部都设计了可调式脚杯结构，可在实际安装时调节台面的水平度，抵消地面不平整带来的安装误差；机架中部设置了横向连接方管，通过斜向支撑强化整体机架的抗扭刚度，避免承重时出现机架变形的问题；中部承载台面采用多层结构设计，底层为木质承载基板，两侧设置了定位挡块与快速压紧结构，可对上部放置的箱体类工件进行快速定位固定，挡块上预留了安装孔位，可根据不同尺寸的工件调整挡块的安装位置，提升工装的适配范围；上部红色箱体为工装的功能承载单元，底部与台面框架通过滑轨结构连接，可实现沿台面长度方向的滑动调节，满足不同工位的位置调整需求。设计思路围绕工业工装的实用性、通用性、稳定性三个核心维度展开，在保证整体结构承重能力满足生产需求的前提下，尽可能简化零部件的加工工艺，多数结构件采用标准型材加工，降低生产制造成本；同时预留了足够的扩展安装位，可根据实际使用需求加装定位组件、检测组件等附属结构，让该台面工装可适配多类生产场景的使用需求。建模过程中对所有活动部件都做了运动干涉检查，确保滑动、调节过程中不会出现部件碰撞的问题，整体装配逻辑符合实际机械装配的工艺顺序，可直接导出工程图用于生产加工。
