精密冲压工装模具三维结构设计

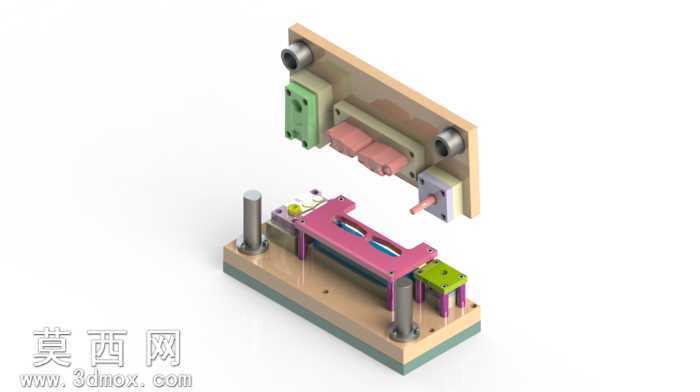

本套模具工装采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工装配的公差配合要求，对每一个零部件的装配基准、配合间隙都做了精准的参数约束，确保模型可直接对接后续的工程图导出与加工生产环节。渲染阶段采用工业级写实渲染方案，针对不同材质的零部件赋予了对应的物理材质属性：金属导柱导套部分设置了高反射低粗糙度的镀铬金属材质，精准还原精密导向件的金属光泽与表面质感；模座底板部分采用了调质钢材的哑光金属材质，还原加工后钢材的细腻磨砂质感；彩色功能部件分别赋予了阳极氧化铝合金、工程塑料、弹性聚氨酯等对应材质，通过调整材质的粗糙度、金属度、法线贴图参数，让不同材质的视觉区分度清晰，整体渲染效果直观展现各部件的材质属性与功能分区。结构设计上，整套工装分为上下模两个核心装配模块，上模部分集成了安装背板、导向套、成型冲头、定位压块、复位弹性组件，下模部分集成了固定模座、导向立柱、成型凹模、定位挡块、卸料支撑组件，上下模通过导柱导套实现精准的合模导向，合模过程中定位压块先接触待加工工件完成预压紧，随后成型冲头下行完成冲压成型动作，开模时弹性组件带动卸料结构将成型工件从冲头上脱出，整套动作逻辑顺畅，无结构干涉问题。设计思路围绕小尺寸精密零件的冲压成型需求展开，优先保证成型精度与操作便捷性，将易损耗的冲头、凹模部件设计为快换式结构，通过螺钉定位销实现快速拆装更换，降低后续生产维护的成本；导向组件采用高精度滑动导柱导套，保证长期反复冲压过程中的合模精度，避免出现冲头碰模、成型尺寸偏差的问题；所有受力部件都做了对应的加强结构设计，模座采用加厚钢板加工，支撑立柱采用加粗硬质合金钢材，保证工装在长期冲压载荷下的结构强度，减少结构变形带来的精度损失。建模过程中对所有标准件都采用了参数化标准件库调用，保证螺丝、销钉、导柱等标准件的尺寸符合国标规范，非标准定制零件都绘制了完整的特征细节，包括安装孔位、定位槽、避让缺口、倒角圆角等工艺特征，确保模型还原真实加工零件的全部细节，不存在缺失工艺特征的理想化建模问题，能够直观展现整套冲压工装的完整工作原理与装配逻辑。
