弧形腔内置曲线动态弹簧结构设计

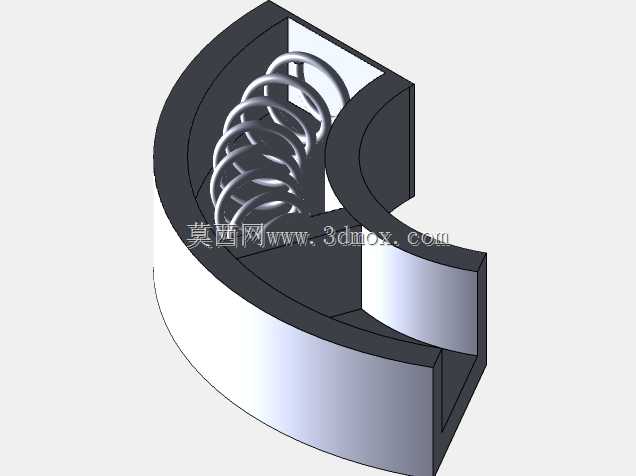

这类曲线动态弹簧结构，常应用在需要沿弧形轨迹提供弹性复位力的工况中，比如枪械供弹机构的弹性托弹组件、弧形轨道的缓冲限位结构、特殊回转设备的张紧单元里，区别于常规直筒圆柱弹簧，它能在非直线的运动路径上持续输出稳定弹力，解决直弹簧无法适配弧形安装空间、运动过程中出现卡滞、弹力方向偏移的问题。从结构设计逻辑来看，该弹簧的螺旋线是沿弧形基准路径扫掠生成，每一圈簧丝的曲率都匹配安装腔的弧形内壁，保证弹簧在压缩、复位的动态过程中，簧圈不会和弧形腔的内外侧壁发生剐蹭干涉，同时配套的半剖弧形安装座，既给弹簧提供了封闭的导向空间，也预留了足够的运动行程，避免弹簧在动态动作中出现径向窜动。在实际设计这类结构时，首先要确认安装边界的弧形曲率半径，弹簧的中径要比弧形腔的径向宽度小1到2毫米，预留出簧丝受力形变后的膨胀余量，簧丝的直径要根据所需的复位弹力计算，既要保证足够的疲劳强度，也要避免弹力过大导致驱动负载超标。安装腔的两端要设计对应的弹簧定位台阶，一端作为弹簧的固定支撑端，另一端和运动触发件连接，保证弹簧的压缩方向始终沿弧形轨迹的切线方向，不会出现偏载导致的簧圈错位。这类结构的动态特性需要重点关注，在曲线运动过程中，每一段簧丝的受力形变并不均匀，曲率较大的弧段簧圈会承受更大的剪切应力，设计时需要对该区域做应力集中校核，必要时可以适当加大对应位置的簧圈间隙，避免压缩过程中出现并圈碰磨。和常规直弹簧相比，曲线弹簧的安装不需要额外的导向杆，依靠弧形腔的内壁就能完成全程导向，能大幅节省狭小空间内的结构布置体积，在一些对安装空间有严格限制的弧形运动机构里，这种结构能替代直弹簧加转向摆杆的复杂组合，减少零件数量，降低机构的装配复杂度和故障概率。实际建模过程中，需要先绘制出准确的弧形运动路径作为螺旋线的引导线，再根据簧丝直径、弹簧节距生成连续的螺旋扫掠路径，保证每一圈簧丝的螺旋升角一致，避免动态运动时出现卡顿，同时安装座的内壁要做光滑处理，减少弹簧往复运动时的摩擦损耗，提升整体结构的使用寿命。
