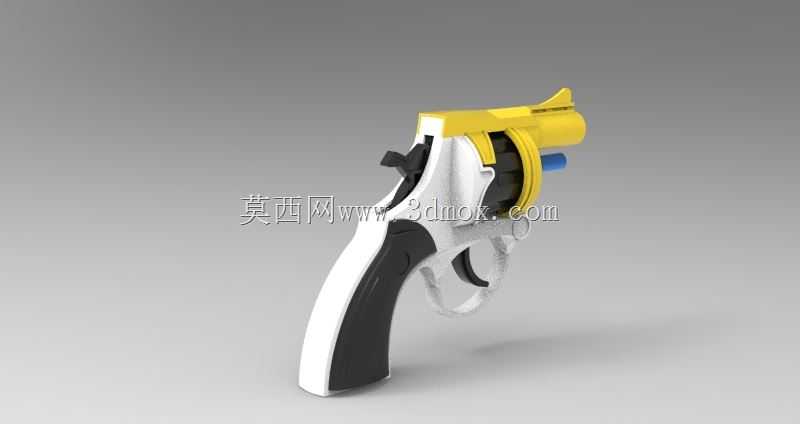

儿童玩具左轮B4枪结构设计

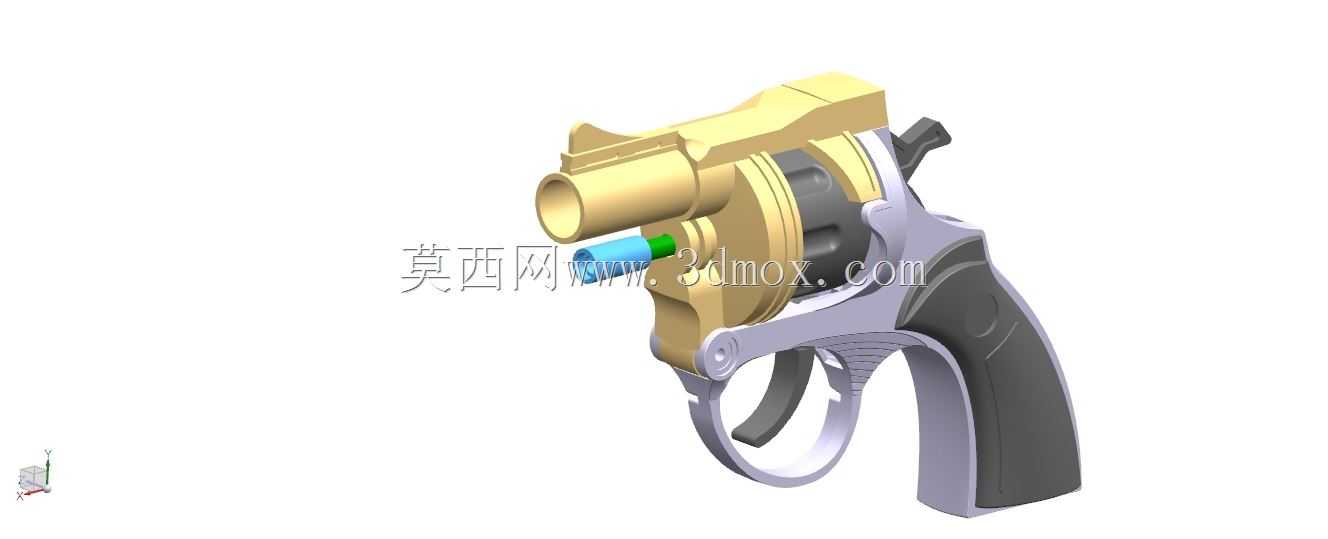

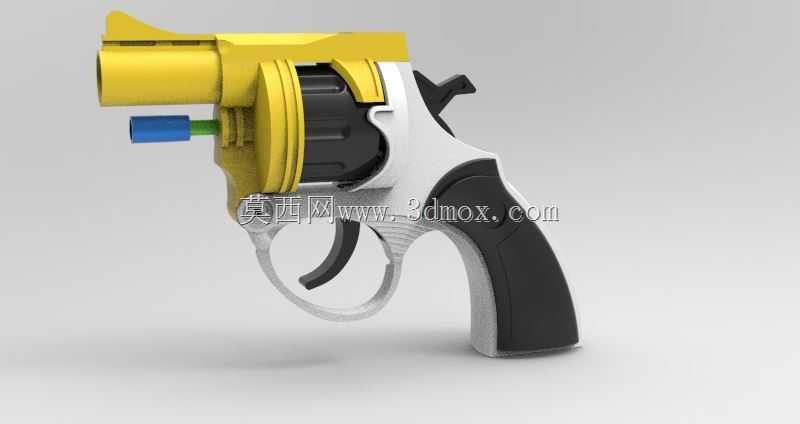

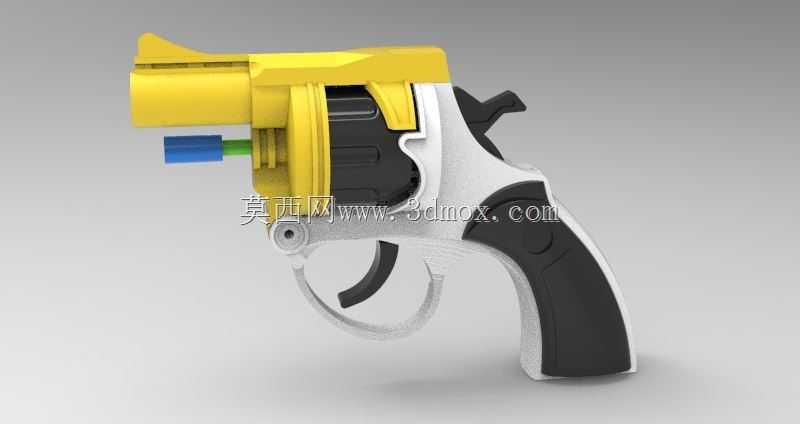

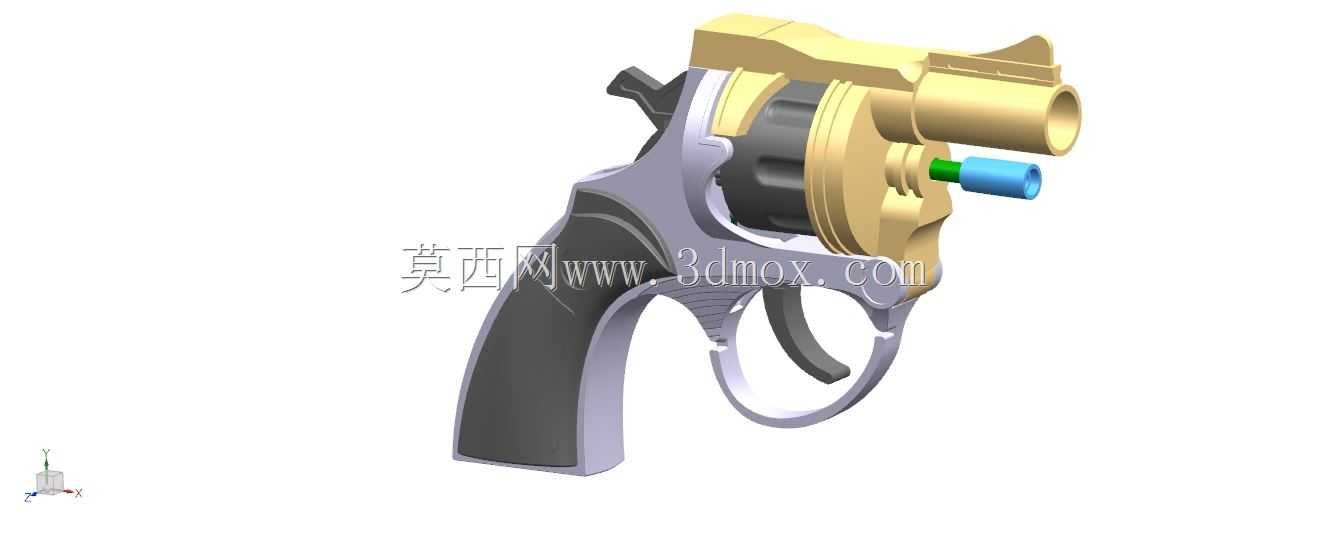

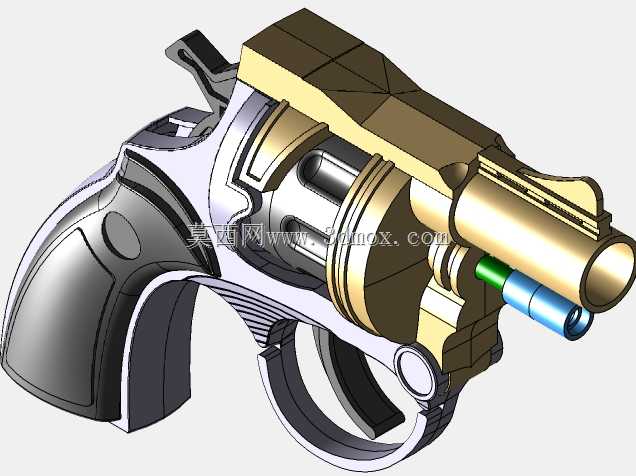

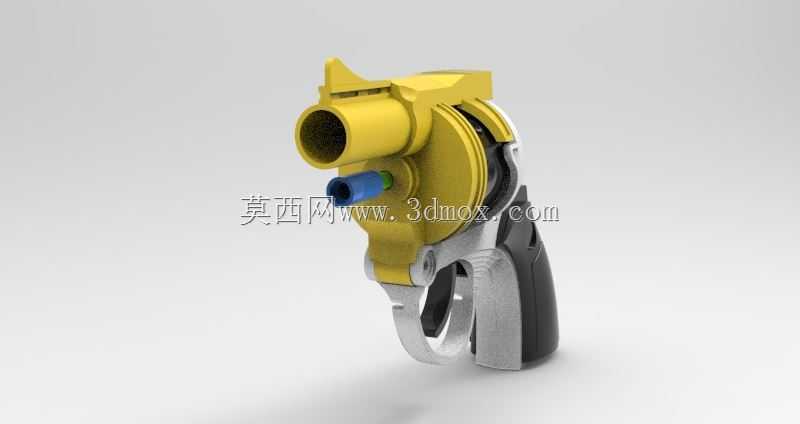

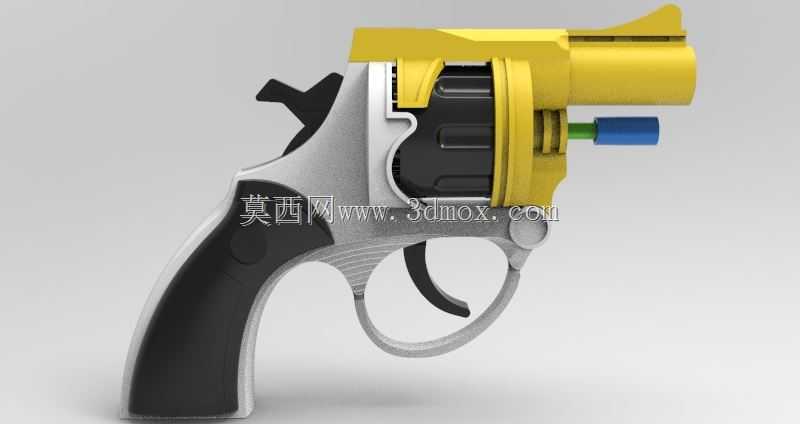

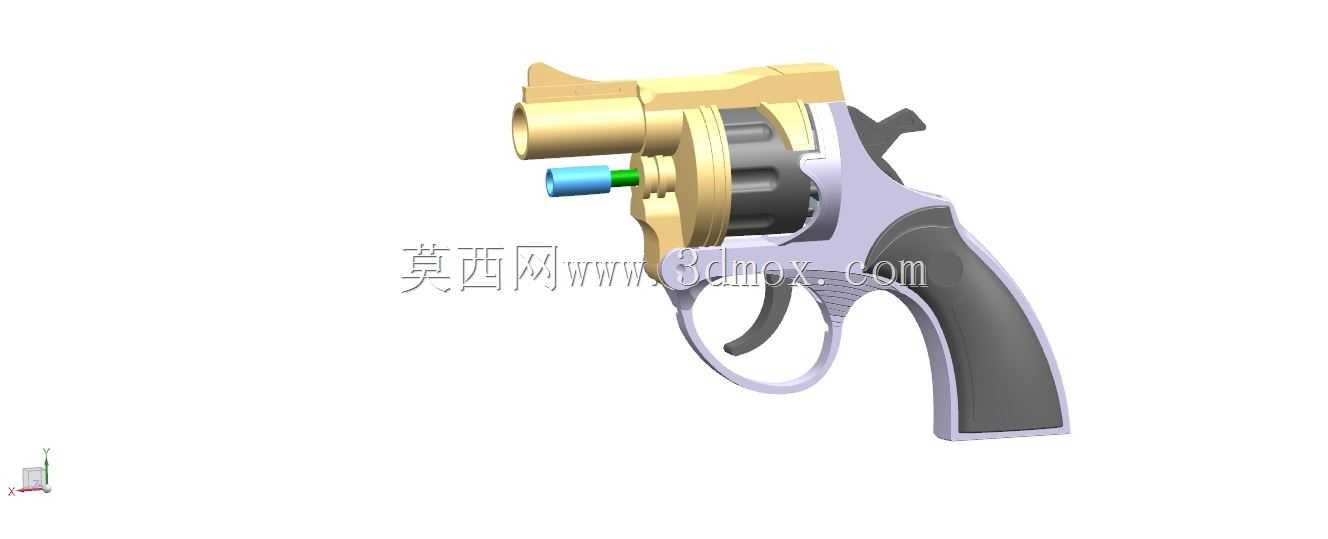

该款玩具左轮的结构设计围绕儿童使用场景做了多重安全适配，整体握持部分采用符合人体工学的弧形曲面，握把外侧做了1.5mm厚度的软胶包覆处理，避免儿童握持玩耍时硌手，同时握把的轮廓弧度适配6-12岁儿童的手掌开合范围，虎口位置做了内凹过渡，长时间握持也不会产生明显的压痕。转轮部分采用六槽式结构设计，每个槽位的尺寸严格匹配配套的软质弹丸，槽壁做了0.2mm的倒角处理，避免装填弹丸时出现卡滞，同时转轮与击锤的联动结构做了阻尼限位，击锤的回转行程控制在35度范围内，既保证击发动作的仿真手感，又避免击锤回弹幅度过大夹伤儿童手指。枪管部分采用分段式结构，前端的发射管内径做了0.1mm的公差控制，保证弹丸射出时的轨迹稳定性，枪管与枪身主体的连接采用卡扣式结构，无需螺丝即可完成拆装，方便家长定期清理枪管内部的灰尘与杂物，避免异物堵塞影响发射安全。扳机部分的触发力度设置在15N-20N区间，既不会因为力度过小导致误触击发，也不会因为力度过大让儿童扣动时过于费力，扳机与转轮的联动机构做了空仓保险设计，当转轮槽位未装填弹丸时，扳机无法完成全行程扣动，从结构上避免空击对内部零件的磨损。整体外形的边角全部做了R2以上的圆角处理，不存在尖锐凸起，所有零件的配合间隙控制在0.3mm以内，避免儿童玩耍时手指伸入缝隙被夹伤。从设计逻辑上，该结构优先保障使用安全性，其次还原左轮枪械的经典操作逻辑，让儿童在玩耍过程中能了解基础的机械联动原理，同时整体零件数量控制在27个，生产装配时的工序更为简洁，适合批量注塑生产，各零件的拔模斜度统一设置为1.5度，注塑成型时的脱模成功率更高，减少生产过程中的次品率。枪身主体的外壳采用分色设计，不同功能区域用差异化颜色区分，既提升外观的辨识度，也能让儿童快速识别装填、击发、保险等不同操作区域，保险拨片设置在枪身左侧拇指可及的位置，拨动手感做了清晰的档位反馈，拨至保险档位时，扳机与击锤同时被锁止，无法完成击发动作，进一步提升使用过程中的安全性。
