科幻概念外星激光发射枪械结构设计

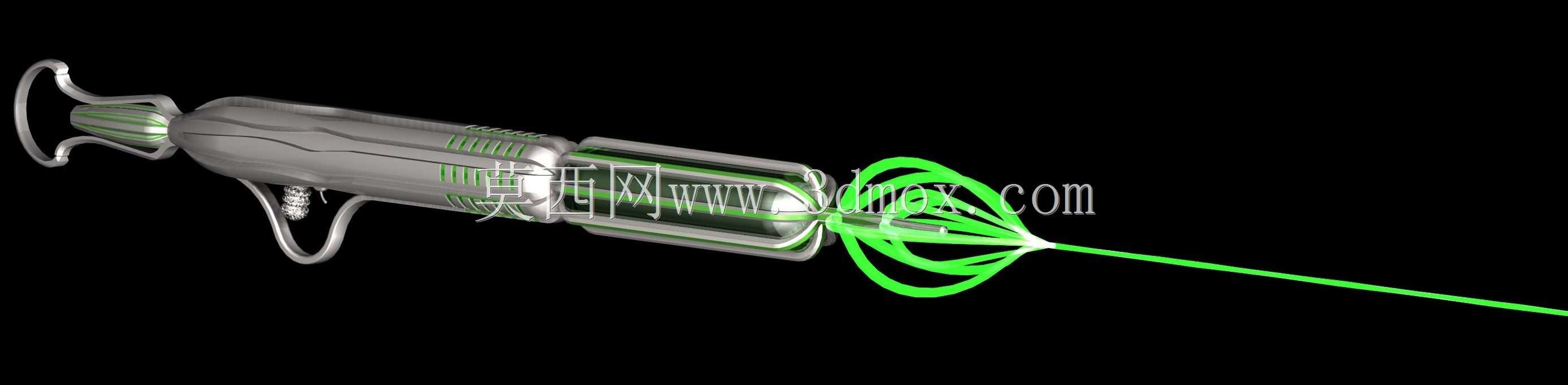

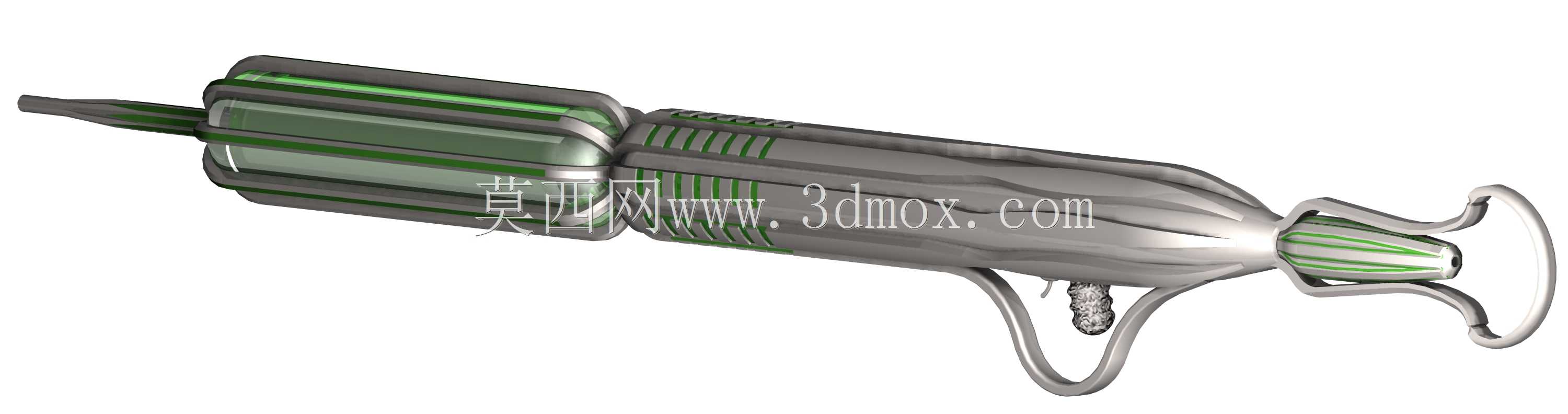

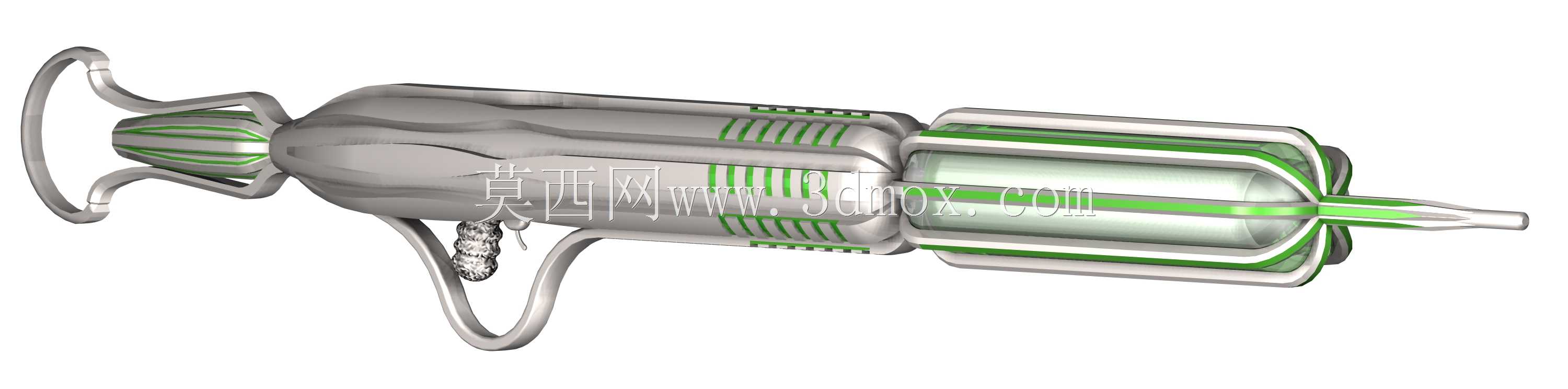

这款概念激光发射装置的设计，最初是面向科幻主题文旅互动展项、沉浸式实景娱乐场馆的道具开发需求，同时也可作为科幻IP衍生周边开发、影视特效道具制作的三维结构参考。从功能逻辑上，设计时将整体结构划分为握持操控段、能量存储段、光束聚焦发射段三个独立模块，各模块之间通过快拆式环形卡扣实现连接，既满足外观上的科幻分段视觉效果，也预留了内部走线、功能组件安装的空间。握持区域参考了常规单兵枪械的人机工程尺寸，握把周长控制在110mm，适配绝大多数成年使用者的握持手型，尾部的弧形抵肩结构做了圆弧过渡处理，避免硬质棱角在实景使用过程中造成磕碰损伤。能量存储段的外壳做了环形散热槽结构，表面的绿色透明视窗区域，设计时预留了LED发光组件的安装位，可在实际道具制作时内置电池与控制电路，实现能量状态的可视化发光效果，视窗的安装边界做了1.2mm的止口结构，保证透明件装配后与外壳表面齐平，无突出错位。前端的光束聚焦结构采用了螺旋环绕式的导流造型，中心发射口的内径设置为8mm，可匹配常规小型激光发射头的安装尺寸，环绕的螺旋叶片厚度为2mm，既保证外观上的能量束汇聚视觉效果，也能对内部的发射组件起到防护作用，避免外力磕碰造成发射头偏移。设计过程中没有完全照搬现实枪械的结构逻辑，而是结合能量武器的设定调整了整体重心，将重量较大的模拟电池组件布置在靠近握把的位置，让整枪的重心落在握持手上方，减少长时间持握的疲劳感。整体外壳的壁厚统一设置为2.5mm，适配3D打印、注塑加工等多种加工工艺，各零部件的拔模斜度控制在1.5度，无需复杂的侧抽芯结构即可完成生产。安装边界方面，整枪总长度控制在420mm，最大直径为68mm，尾部抵肩的宽度为45mm，可适配常规的枪械展示支架、道具挂装结构，无需额外定制安装配件。在细节处理上，握把位置的模拟保险按键做了1.5mm的凸起，按压行程设置为3mm，可内置轻触开关实现发射时的触发反馈，枪身侧面的装饰线条深度为0.8mm，既保证外观的层次感，也不会因为凹槽过深造成积灰、加工难度提升的问题。
