泰瑟电击装置内部电容结构设计方案

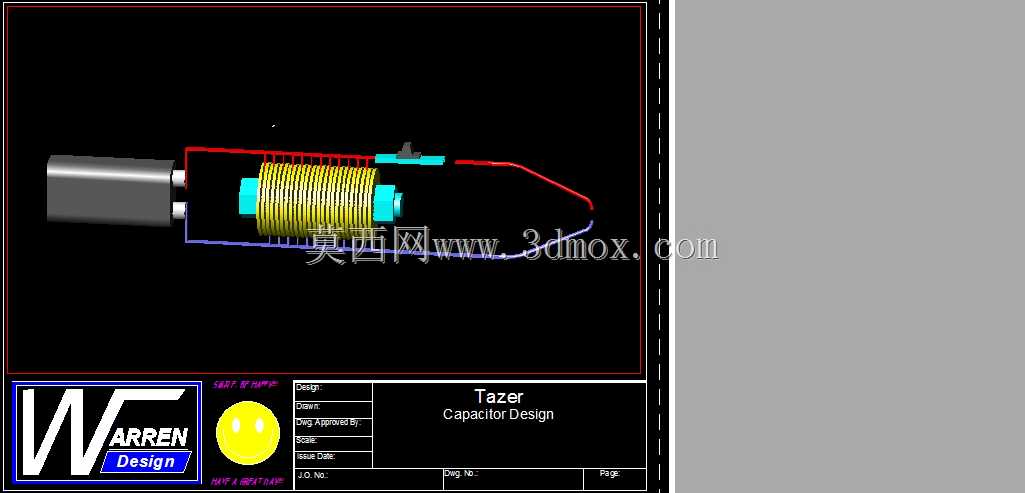

该电容结构主要适配便携式非致命电击防卫装置的升压储能回路，作为核心储能元件承担瞬时高压放电的能量存储与释放功能，在民用安防、执法防卫类便携设备的电路系统中，这类电容需要在极小的体积约束下实现足够的容值与耐压等级，匹配前端升压模块的输出特性，满足瞬时大电流放电的工况要求。从结构布局来看，设计采用卷绕式电容芯体作为核心储能单元，芯体两端通过金属端盖实现电极引出，一端直接连接升压回路的高压输出端，另一端通过绝缘导线连接放电电极的触发回路，整体芯体外部预留绝缘包覆层的安装空间，避免高压击穿相邻结构件。电容整体采用卧式安装布局，适配装置筒状外壳的内部径向空间，安装时芯体轴线与装置外壳轴线保持平行，两端通过绝缘卡扣固定在壳体内部的定位筋位上，不需要额外的紧固件即可实现轴向与径向的限位，预留的导线走线槽沿壳体内壁布置，避免导线与升压模块的其他高压元件发生干涉。设计过程中优先考虑放电工况下的结构稳定性，卷绕芯体的缠绕密度经过匹配计算，既保证足够的电极箔缠绕长度满足容值要求，也避免芯体过于紧实导致散热空间不足，在连续多次触发放电的工况下，芯体产生的热量可以通过两端的金属端盖传导至外壳的散热区域，避免内部温度过高导致绝缘层老化。电极引出端的连接结构采用压接式设计，避免焊接结构在瞬时大电流冲击下出现脱焊风险，引出导线选用耐高压硅胶线，线径匹配最大放电电流的载流要求，导线外部的绝缘层耐压等级高于回路最高工作电压的1.5倍，杜绝高压击穿漏电的风险。整体结构的安装边界完全适配便携装置的内部腔体尺寸，电容本体的外径不超过腔体内径的80%，预留足够的空间布置绝缘衬层，轴向长度匹配腔体的轴向安装空间，两端预留3mm以上的绝缘间隙，避免电极与壳体端部的金属结构件发生放电。在电路匹配层面，该电容的充放电时间常数经过调校，匹配前端升压电路的充电速率，可在触发开关动作后的极短时间内完成能量释放，同时不会因为充电速度过快导致前端升压模块过载，结构上预留的泄放电阻安装位可在装置停止工作后自动释放电容内部残余电荷，避免误触风险。
