木质桌面二分频HiFi音箱三维设计

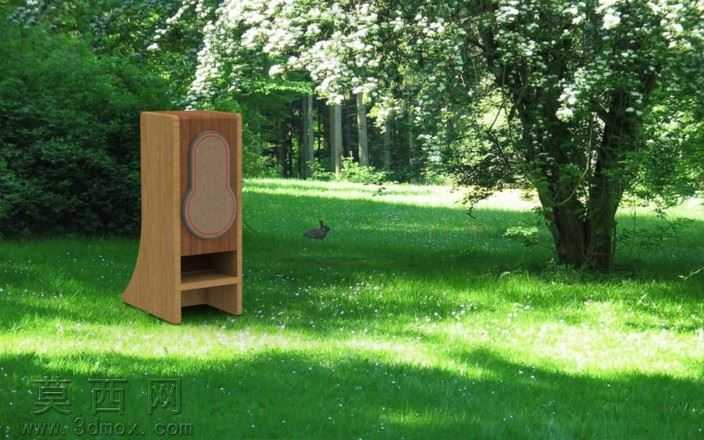

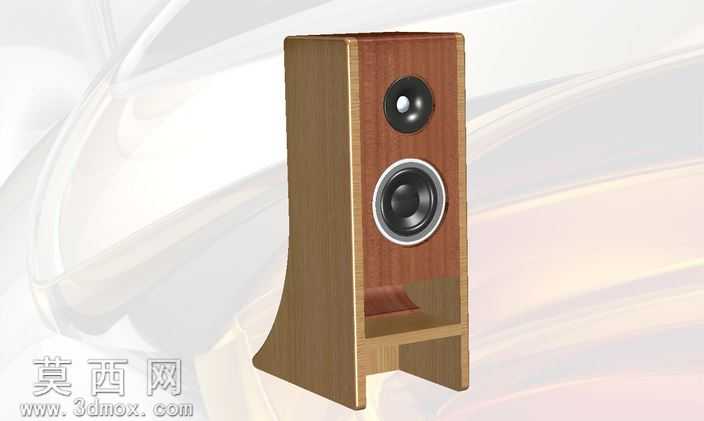

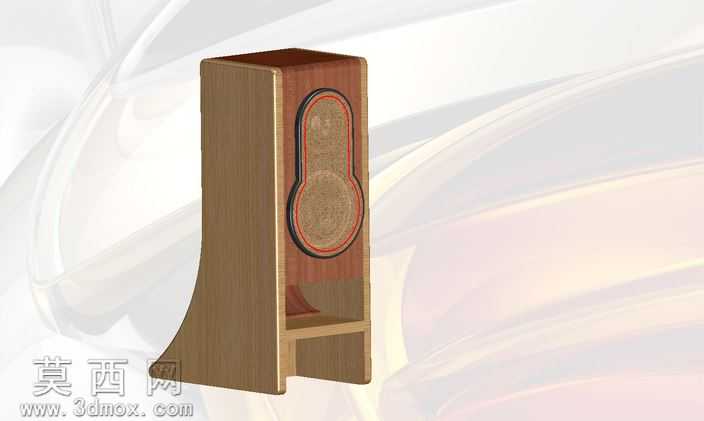

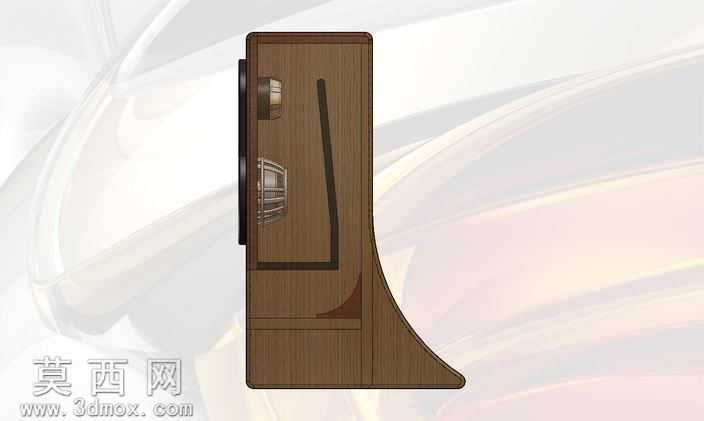

本作品为桌面级二分频音箱的三维建模设计，采用SolidWorks完成全参数化建模，整体造型兼顾声学性能与家居美学适配性。建模过程首先依据电声参数确定箱体容积，针对5英寸中低音单元与1英寸高音单元的搭配，计算得出合适的内部腔体尺寸，同时为优化低频回放表现，在箱体下部设计了带支撑脚的倒相结构，通过曲线过渡的箱体侧壁设计，减少箱体内驻波的产生，提升声音回放的纯净度。外观建模阶段，箱体主体采用实木质感的外观设计，前面板做了内凹的单元安装位设计，高音单元位于箱体上部，中低音单元位于高音单元正下方，符合点声源的声学排布要求，单元安装位做了贴合单元尺寸的沉台设计，保证单元安装后与前面板齐平，减少声波衍射。箱体侧面采用流畅的弧形曲面设计，从顶部到底部逐渐加宽并向后延伸出曲线造型，既打破传统方正箱体的呆板感，也能进一步打散箱体内的反射声波，降低声染色。材质渲染部分，箱体主体采用胡桃木纹理材质，还原实木音箱的温润质感，单元振膜分别采用丝膜高音的半透明质感与纸盆中低音的纤维纹理质感，单元压边做了金属镀铬的高光材质处理，底部支撑脚采用与箱体一致的木质材质，整体视觉风格统一协调。结构设计上，箱体内部预留了分频器的安装空间，设计了单元接线的走线槽位，底部支撑脚做了抬高处理，既保证倒相孔的气流顺畅排出，也能减少桌面反射对低频的影响，箱体各拼接部位做了止口结构设计，方便后期组装时的密封处理，保证箱体的气密性，避免漏气影响低频表现。建模过程中对所有装配部位做了公差预留，确保各部件可以顺利组装，同时对倒相管的长度、口径做了参数化设置，可根据实际单元的参数调整进行快速修改，适配不同的单元搭配需求。整体模型完成后通过渲染软件输出效果图，还原真实木质音箱的光影质感，曲面过渡自然无破面，所有结构细节均按照实际音箱生产的工艺要求进行建模，可直接用于3D打印验证或者生产开模的参考。
