工业嵌入式针垫数字操作键盘三维设计

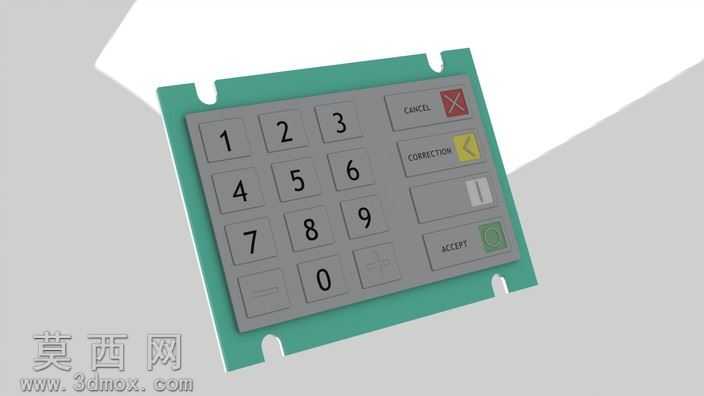

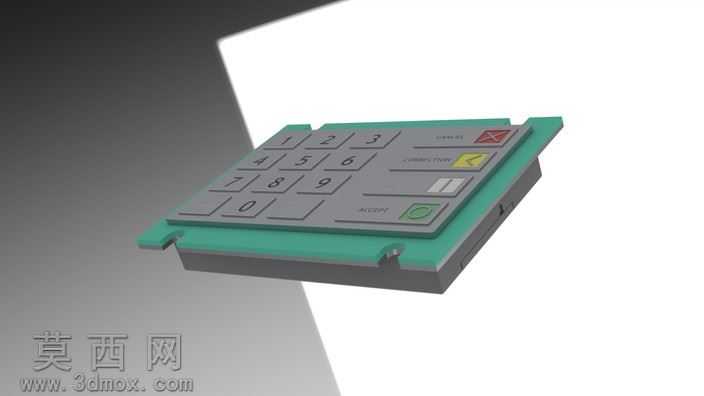

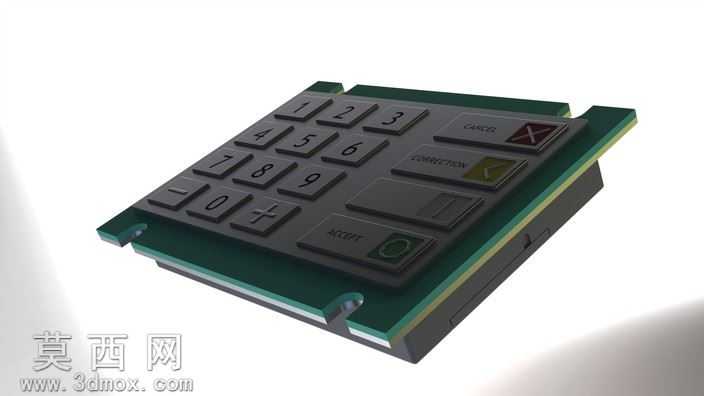

本作品为工业场景使用的嵌入式针垫数字操作键盘三维模型，建模过程依托SolidWorks平台完成，整体采用自底向上的装配建模思路，先分别完成各个独立按键、面板基板、功能标识按键的零件建模，再通过配合约束完成整体装配，还原真实产品的装配逻辑与结构关系。建模阶段首先对键盘的整体尺寸进行参数化定义，绿色安装基板的四个定位缺口严格按照嵌入式安装的卡扣尺寸设计，保证模型可直接用于安装结构的适配验证；数字按键区域采用0-9数字加运算功能键的布局，每个按键的键帽弧度、字符凹陷深度都参考真实工业按键的触感设计进行还原，键帽与基板之间预留了合理的按压行程间隙，符合针垫按键的结构特性。右侧功能按键区域分别设置了取消、校正、确认三类常用工业操作按键，每个按键的标识符号采用草图拉伸包覆的方式制作，还原真实产品的丝印标识效果，红色取消键、黄色校正键、绿色确认键的色彩区分符合工业设备的操作视觉规范，降低误操作概率。材质渲染阶段，基板采用哑光磨砂PC塑料材质，调整漫反射粗糙度参数还原工业塑料的哑光质感，避免过度反光影响结构观察；数字按键采用浅灰色耐磨PBT材质，表面添加细微的颗粒质感模拟真实按键的防滑触感，功能按键分别对应红、黄、绿三色半哑光塑料材质，色彩饱和度调整至工业产品的常规视觉效果，避免过于艳丽的色彩失真。结构设计上，该键盘采用薄型嵌入式安装结构，基板厚度控制在工业安装的常规尺寸范围内，背面预留了针垫连接触点的安装位置，可适配针垫式电路连接方案，无需额外的固定螺丝即可通过侧边卡扣嵌入设备面板，适配各类工业控制终端、自助设备、门禁设备的数字输入需求。建模过程中对按键的排布间距进行了人机工程学校验，保证单指按压时不会误触相邻按键，每个按键的按压面尺寸符合成人指尖的操作范围，整体布局紧凑合理，在有限的面板空间内实现完整的数字输入与基础功能操作，模型所有特征均采用可编辑的参数化特征制作，可根据实际使用需求调整按键数量、基板尺寸、安装卡扣位置，适配不同设备的安装要求，可用于工业设备的结构验证、产品展示、安装模拟等多个场景。
