铣削加工用快速夹紧工装夹具三维设计

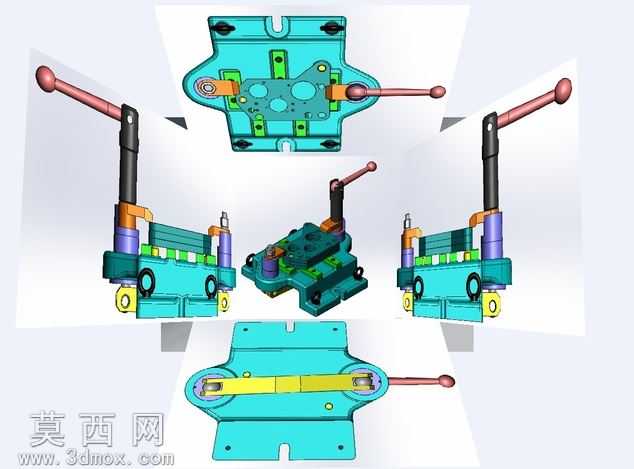

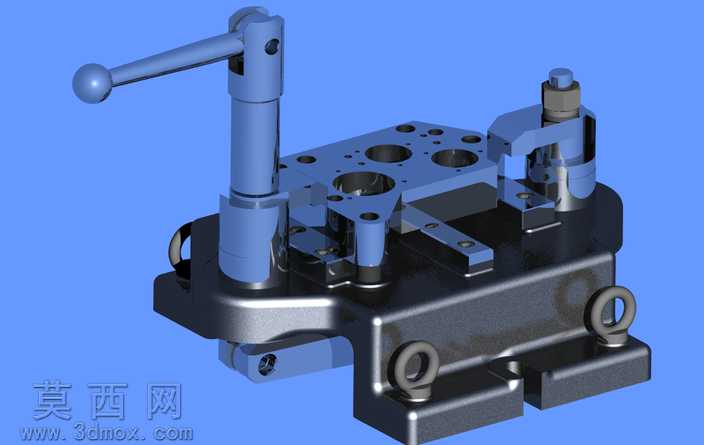

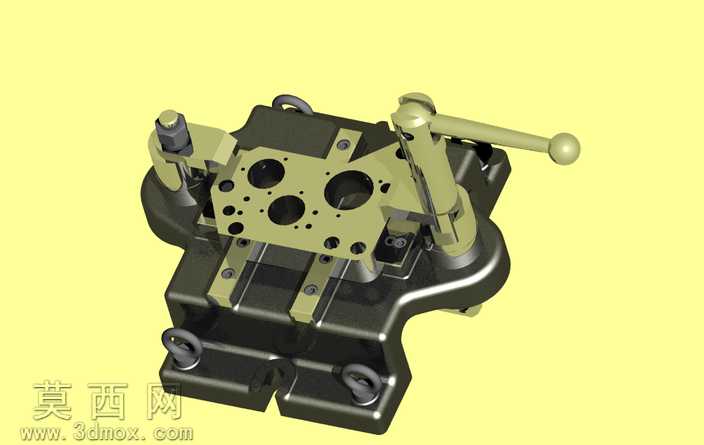

本模型为铣削加工工序配套的手动夹紧工装夹具，采用SolidWorks完成全参数化三维建模，整体结构遵循机加工工装的设计规范，从定位基准、夹紧行程到操作便利性均做了完整的结构还原。建模过程中对所有零件采用自底向上的装配逻辑，每一个零件的特征均按照实际加工工艺构建：底座部分采用铸铁材质模拟，建模时还原了铸件的厚重承力结构，底部设置的定位键槽用于和机床工作台精准定位，侧面的吊环结构满足工装整体吊装转运的需求，底座上的安装孔位按照标准T型槽间距设计，可直接适配常规铣床的工作台装夹要求。夹紧操作机构采用球头手柄设计，建模时还原了手柄的杠杆传动结构，通过转轴带动压块实现快速压紧与松开，手柄的握持部分做了圆弧过渡处理，符合人工操作的人机工程学要求；定位组件部分包含多个圆柱定位销与可调支撑钉，针对待加工工件的孔位与外形做了对应的定位型面设计，可限制工件的六个自由度，保证铣削加工时的定位精度，压块部分采用浮动式结构设计，可适配工件表面的微小形位误差，避免装夹时出现过定位导致的工件变形。材质渲染阶段，对不同功能的零件做了区分化材质设置：操作手柄、定位压块等活动部件采用蓝色氧化处理的钢材质感，还原实际工装的表面处理工艺；底座承力部分采用发黑铸铁材质，模拟铸件的哑光金属质感；吊环、紧固件等标准件采用镀锌亮面金属材质，清晰区分不同零件的功能属性；渲染时采用柔和的工业环境光，突出零件的装配关系与结构细节，所有配合面均按照实际公差要求做了间隙处理，活动部件可模拟真实的开合、压紧动作，完整还原工装的工作流程。设计思路上围绕铣削加工的切削受力特点，将夹紧力的作用点布置在工件刚性较好的位置，避开加工区域，同时保证夹紧力方向朝向主要定位基准，抵消铣削过程中的切削振动与冲击力，手动操作的结构无需额外动力源，适合小批量零件的铣削加工场景，整体结构紧凑，装夹操作便捷，可有效缩短工件装夹辅助时间，提升铣削工序的加工效率。
