火炮炮口制退器结构三维设计

在身管火炮的整体结构设计中，炮口制退器是直接影响火炮射击稳定性、后坐载荷控制水平的核心膛口部件，其结构设计的合理性直接关系到火炮架体的受力水平、射击精度以及阵地使用安全性。这类部件的核心作用是通过控制后效期火药燃气的流向与膨胀做功过程，将部分火药燃气的轴向动能转化为径向或者前向的反推力，大幅抵消炮身的后坐冲量，从而降低对反后坐装置的载荷要求，缩小炮架的整体结构尺寸与重量，这对于野战火炮、车载火炮这类对重量与机动性有严格要求的装备而言尤为关键。

从结构设计逻辑来看，该制退器采用了典型的同轴线多层腔室结构，主体为与炮膛同轴的中心通孔结构，保证弹丸能够无阻碍顺畅通过，外围设置多层对称分布的膨胀腔与侧向导流通道，火药燃气在弹丸飞出炮口后，首先进入制退器的腔室内部完成第一次膨胀减速，随后通过侧向的导流通道按预设角度向侧后方排出，利用气流的反冲作用产生向前的制退力，多层腔室的结构设计可以让火药燃气实现多级膨胀，在控制制退效率的同时，避免单腔结构带来的膛口冲击波过强、噪声过大的问题。

在安装边界的设计上，该制退器的尾部设置了与炮口段外圆精准配合的定位止口，保证制退器与炮身的同轴度公差控制在合理范围内，避免因为偏心带来的弹丸擦碰、射击时附加振动的问题，连接部位采用螺纹或者销接的固定形式，能够承受射击过程中的高频冲击载荷与高温燃气烧蚀，整体外形的外轮廓做了圆弧过渡处理，既可以减少应力集中，提升部件在反复冲击载荷下的结构强度，也能在一定程度上优化膛口流场的分布，减少对炮口扰动的影响。

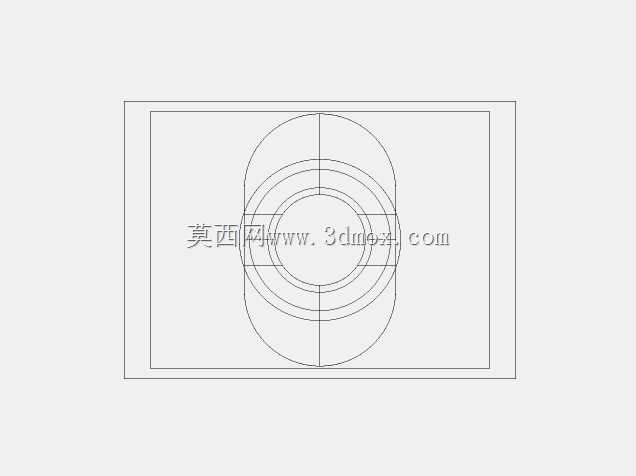

在实际工程应用中，这类结构的制退器需要匹配对应口径的火炮内弹道参数，不同的腔室容积、导流孔角度、开孔面积占比都会直接影响制退效率，设计过程中需要结合流场仿真与实弹测试反复调整参数，在制退效率、膛口噪声、炮口冲击波超压、射击精度几个核心指标之间找到最优平衡点，既要保证足够的后坐力抵消效果，也要避免过大的侧后向冲击波影响阵地上的操作人员，同时还要控制结构自身的重量，避免因为炮口附加重量过大带来的身管弯曲振动加剧，影响远距离射击的散布精度。该三维结构完整还原了制退器的内部腔道、外部轮廓与安装接口，可直接用于膛口装置的结构原理演示、火炮整体装配干涉检查以及后续的工艺加工参考。
