适配Haas VF6加工中心的横梁机工装结构

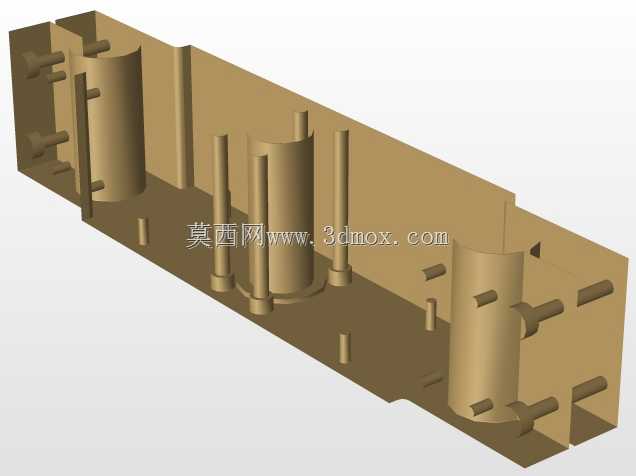

　　在立式加工中心的批量零件加工场景里，工装的定位精度、装夹便捷性直接决定了单件加工节拍与成品合格率，这套适配Haas VF6机型的横梁机结构，本质是针对特定工序定制的机内装夹承载工装，核心作用是在多工序铣削、钻削加工过程中，为待加工坯料提供稳定的定位基准与装夹支撑，避免加工过程中因切削力波动导致的工件位移、振刀问题。从结构设计逻辑来看，整个主体采用一体化槽型横梁作为承载基体，基体上分布的多组圆柱定位销与侧向压紧凸台，分别对应不同规格坯料的定位孔位与压紧接触面，设计阶段充分考虑了Haas VF6的工作台T型槽间距、主轴行程极限，所有装夹点位的布局都落在机床的有效加工行程范围内，不会出现主轴干涉、超程报警的问题。实际应用中，

　　这类工装主要用于中小型结构件的批量加工，操作人员只需将坯料对准定位销放置到位，拧紧侧向的压紧螺栓即可完成装夹，无需每次打表找正，能大幅缩短单件装夹的辅助时间。结构上的多组立柱式支撑，是针对薄壁类零件加工设计的辅助支撑结构，加工时刀具在工件上方走刀，下方的支撑柱能抵消铣削力带来的工件形变，避免薄壁位置出现让刀、厚度超差的问题；基体侧边的凸台结构，是与机床工作台连接的压块避让位，安装时工装通过T型螺栓直接固定在Haas VF6的工作台上，安装基准面经过精磨处理，平面度控制在0.02mm以内，能保证工装自身的安装精度传递到待加工工件上。设计过程中还充分考虑了排屑需求，基体上的镂空区域与槽型结构，

　　能让加工产生的铁屑顺着斜面滑落至工作台排屑槽，不会在定位面、支撑柱位置堆积，避免铁屑垫在工件下方导致的定位误差，日常清理时只需用高压气枪吹扫即可完成铁屑清理，维护难度极低。从安装边界来看，整个工装的长宽尺寸完全适配Haas VF6的工作台承载范围，高度方向的尺寸经过核算，装上工件后最高点位距离主轴端面的最小距离满足刀具装夹长度要求，不会出现刀具长度不够无法加工到最深位置的问题；所有压紧结构的操作位置都设置在操作人员易于触及的侧边，装夹时不需要探身到机床内部操作，降低了操作过程中的安全风险。不同于通用平口钳的适配局限性，这套工装是针对特定零件族定制的专用装夹结构，定位销的位置、支撑柱的高度、压紧点的布局都经过实际加工验证，

　　能覆盖同系列3-5种相似结构零件的装夹需求，不需要频繁更换工装，在中小批量多品种的加工场景下，能有效减少工装更换的停机时间，提升设备的实际利用率。结构的刚性设计上，基体采用加厚的槽型截面，相比平板式结构抗扭抗弯性能提升40%以上，即使在大切深、高进给的粗加工工况下，也不会出现工装自身的形变，保证加工过程的稳定性；所有与工件接触的定位面、支撑面都做了淬火处理，表面硬度达到HRC45以上，长期使用不会出现磨损凹陷，能长期保持定位精度稳定，减少工装校准的频次。
