传感器配套L型安装固定支座结构

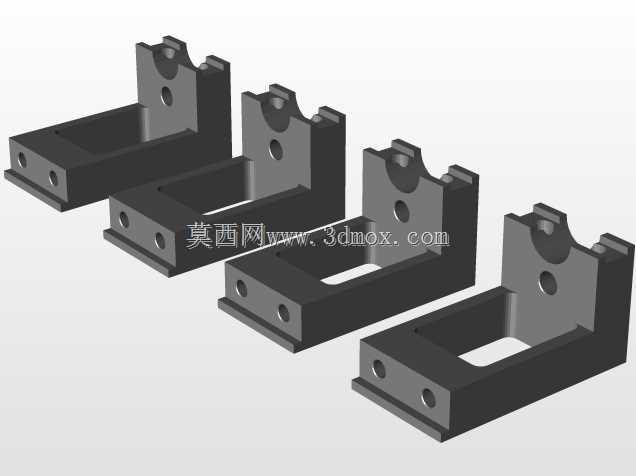

　　该组构件为传感器配套的安装固定支座，属于检测类设备的配套安装结构件，主要应用在工业自动化产线的检测工位、实验测试台架的传感器布设场景中，承担传感器本体的承载、定位与固定功能，可适配光电类、接近类等多种柱式安装形态的传感元件，为检测元件提供稳定的安装基准，避免设备运行过程中的振动导致传感元件移位，保障检测信号的稳定输出。从结构设计来看，支座采用L型折弯式的一体化结构，竖直立板与水平底板为一体式加工成型，不存在拼接装配的间隙，整体刚性表现优异，能够承受常规工业场景下的持续振动与轻微冲击载荷。竖直立板顶部开设半圆型的安装卡槽，卡槽两侧预留对称的凸台结构，用于配合卡箍或者压块完成传感器柱体的锁紧固定，无需额外加工复杂的夹持结构，

　　安装时只需将传感器柱体卡入半圆槽内，通过侧向的紧固件锁紧即可完成固定，装配效率较高。水平底板上开设两个对称分布的沉头安装孔，孔位间距经过标准化设计，可适配工业铝型材的通用槽距，也可直接在钢板工作台面、设备机架的安装面上完成固定，沉头结构可保证紧固件安装后端面与底板平面齐平，不会出现凸起干涉传感器走线或者周边构件运动的问题。底板中部开设矩形减重槽，在不降低整体结构刚性的前提下，有效减少了构件的材料用量，同时减重槽也可作为走线通道使用，传感器的连接线缆可从槽内穿过，避免线缆外露被运动部件剐蹭，提升布线的整洁度与可靠性。竖直立板与水平底板的连接处做了加厚处理，过渡位置采用圆弧过渡，避免应力集中导致的连接处断裂问题，

　　立板中部开设的圆形通孔既可以作为辅助安装孔，用于穿装紧固件调整传感器的伸出长度，也可作为定位孔，配合定位销完成支座在安装面上的精准定位，保证传感器的检测位置精度。从安装边界来看，该系列支座共包含四种不同的高度规格，可适配不同检测距离的传感器安装需求，不同规格的底板安装孔位保持一致，可实现同安装位的快速替换，无需重新在安装面上打孔调整位置。所有安装孔的孔径均按照标准紧固件的尺寸设计公差，可直接采用标准内六角螺栓完成装配，无需二次扩孔或者攻丝处理。构件的所有棱边均做了倒角处理，去除加工毛刺，避免装配过程中划伤操作人员或者损坏传感器线缆外皮。在实际使用场景中，该类支座可直接固定在输送线的侧边支架上，用于安装检测工件到位的光电传感器，

　　也可安装在机床的加工工位旁，用于固定检测刀具位置的接近传感器，还可在实验测试台架上组合使用，完成多点位传感器的布设，为各类检测元件提供稳定可靠的安装支撑。设计过程中充分考虑了不同安装场景的适配性，底板的平面度、立板与底板的垂直度均按照通用安装件的公差要求控制，保证传感器安装后其检测方向的角度偏差在允许范围内，不会因为支座的形位公差导致检测位置出现偏差。整体结构没有冗余的设计，所有结构特征均服务于安装固定的核心功能，加工工艺性良好，可采用铣削加工或者型材折弯焊接的方式批量生产，加工成本较低，适合在各类工业检测场景中推广使用。
