机用自定心朗握夹持工装结构设计

项目分类:工装 发布时间:2022-03-16 ID:578215
  • 机用自定心朗握夹持工装结构设计
  • 机用自定心朗握夹持工装结构设计

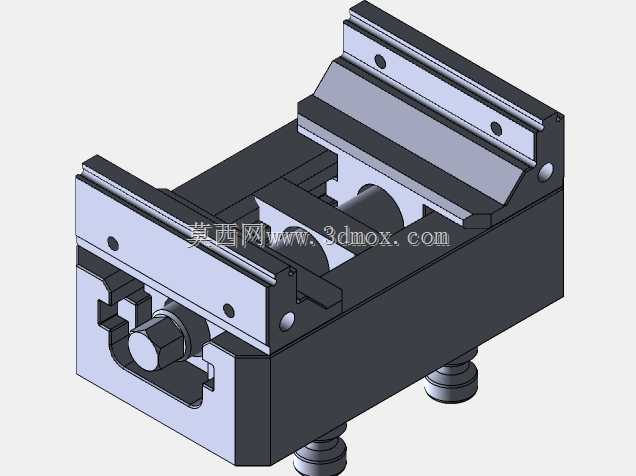

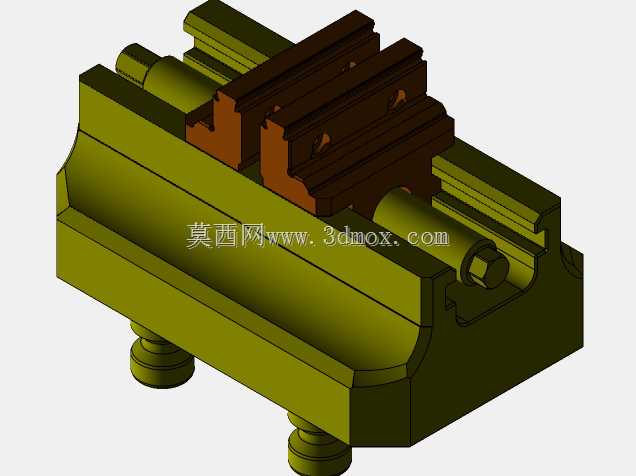

  这款夹持机构的设计初衷,是解决中小批量精密机加工场景下,异形工件、规则块类工件快速换装的装夹痛点,常见于立式加工中心工作台、工装夹具站、自动化上下料工位的工件固定环节,替代传统手动平口钳装夹效率低、定心精度差的问题。从结构拆解来看,整个机构采用对称式布局设计,核心传动为中部的梯形丝杆副,丝杆两端分别加工正反旋向的传动螺纹,带动两侧的夹爪体沿底部的导轨槽做同步对向运动,实现工件的自动定心,定心精度可控制在0.02mm以内,能有效减少装夹找正的辅助时间。夹爪的安装面设计了可换式钳口板的安装定位槽,钳口板通过内六角螺钉固定在夹爪基体上,可根据不同工件的夹持面形状更换平钳口、V型钳口或者软质钳口,适配不同材质、不同外形的工件装夹需求,

  比如装夹圆柱形工件时更换V型钳口可保证圆柱轴线与工作台面的平行度,装夹软质有色金属工件时更换铜质或者尼龙钳口可避免夹伤工件表面。底部的安装结构采用了标准的机床工作台T型槽适配设计,底部的两个定位凸台可嵌入工作台T型槽内做初步定位,再通过T型螺栓将整个机构锁紧在工作台上,安装边界尺寸适配绝大多数行程在500mm以上的立式加工中心、数控铣床的工作台面,不会出现超出行程无法安装的问题。夹爪的导轨副采用了一体式的燕尾槽结构,夹爪基体与底座的燕尾槽配合面经过磨削加工,配合间隙可通过侧面的镶条进行调整,长期使用出现磨损后只需调整镶条的推进量即可恢复配合精度,无需整体更换夹爪或者底座,大幅降低了工装的维护成本。丝杆的端部设计了标准的四方头,

  可配套使用棘轮扳手、扭矩扳手进行夹紧操作,也可根据自动化改造需求加装气动或者液压旋转驱动模块,实现自动夹紧松开,适配自动化生产线的无人化装夹需求。整个机构的受力路径经过优化,夹紧力从丝杆传递到夹爪,再通过钳口板传递到工件上,底座的受力筋布局经过拓扑优化,在保证整体刚性的前提下尽可能降低了工装自身重量,单人即可完成搬运与安装作业。在实际使用场景中,这类夹持机构除了用于机加工环节的工件装夹,还可用于检测工位的工件固定,比如三坐标测量机上安装该类工装,可快速固定待测工件,保证测量过程中工件不会出现位移,提升检测效率;也可用于装配工位的小型部件组装固定,对称式的定心结构可保证装配时两个部件的同轴度要求。设计过程中充分考虑了切屑排出的问题,

  夹爪与底座的配合间隙处设计了挡屑边,可避免加工过程中的金属切屑进入导轨配合面造成卡滞或者磨损,日常维护只需用气枪吹掉表面积屑即可,无需频繁拆解清理。钳口的最大张开行程可覆盖150mm以内的工件装夹,最大夹紧力可达5000N,可满足绝大多数黑色金属、有色金属零件的铣削、钻削、铰削加工的装夹刚性要求,不会出现加工过程中工件移位的问题。夹爪的上表面设计了与钳口板平行的定位基准面,装夹时可将工件靠在该基准面上实现快速定位,无需反复调整工件位置。丝杆的中部设计了限位台阶,可避免夹爪运动超程脱出导轨,保证机构运行的安全性。整个机构的所有零部件均采用模块化设计,易损件如丝杆、螺母、钳口板、镶条均可单独更换,无需整体报废,符合工装设计的经济性要求。
