可调整俯仰角度的老虎坦克结构设计

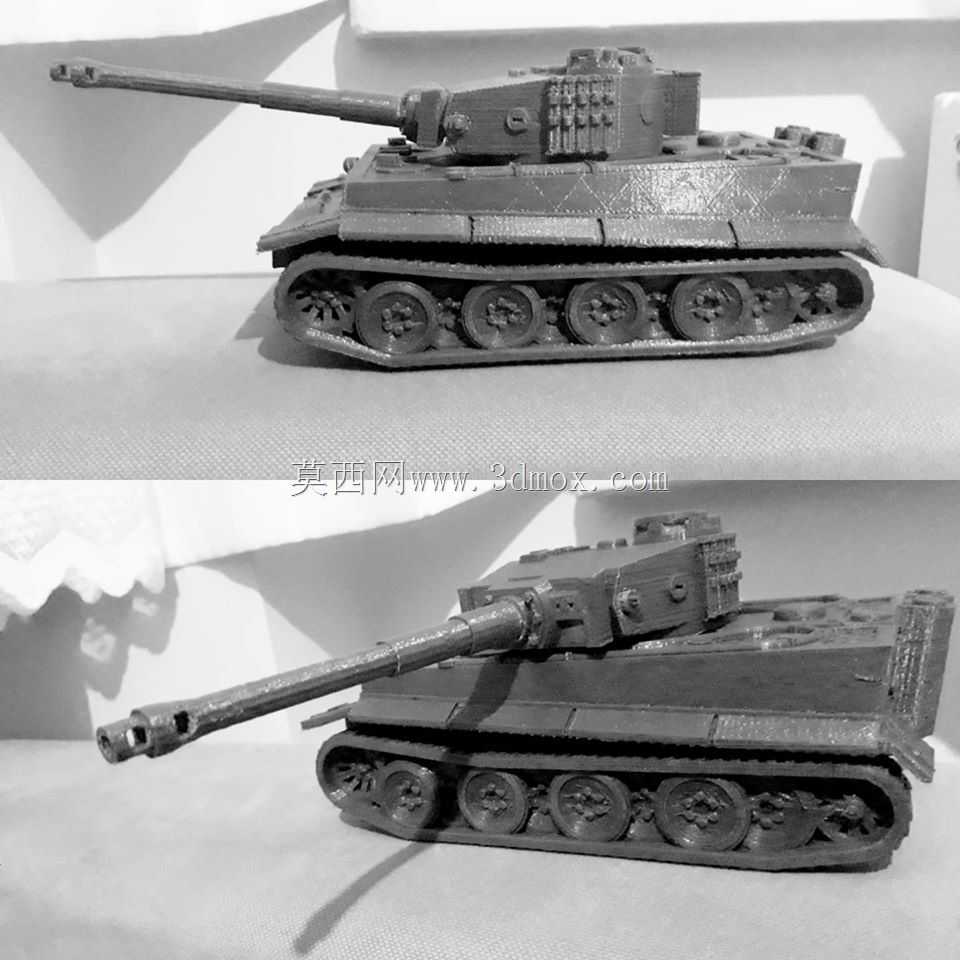

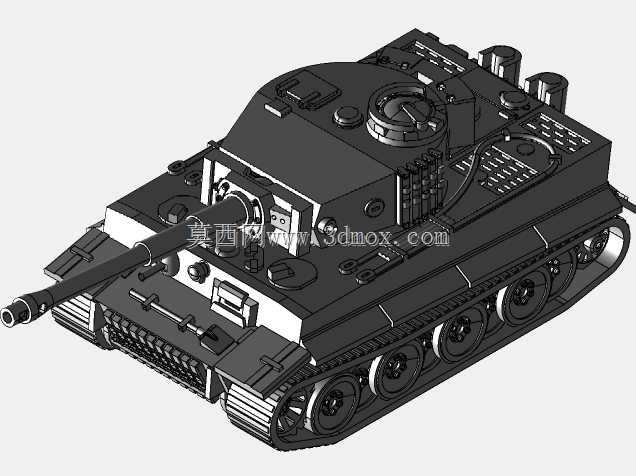

这款陆战装甲载具的结构设计，核心围绕实战场景中火力射界调整需求展开，区别于传统固定炮管的坦克模型结构，专门针对车载武器的俯仰动作做了适配性结构优化。从实际应用场景来看，这类结构可用于装甲装备原理教学、战术推演沙盘制作、军事题材仿真场景搭建，也能为同类型载具的武器站结构设计提供结构参考。设计过程中，首先梳理了炮管俯仰动作的运动边界，在炮塔座圈原有安装空间内预留了俯仰转轴的安装位，没有额外改动炮塔主体的外形轮廓，保证了载具整体外形的还原度。炮管与炮塔的连接部位采用了铰接式结构，转轴的同轴度公差控制在0.02mm范围内，避免俯仰动作出现卡滞，同时在铰接位置预留了阻尼结构的安装空间，可根据使用需求调整炮管俯仰的阻尼力度，让炮管能停留在俯仰行程内的任意角度，不会出现自由滑落的问题。整体外形尺寸按照经典老虎坦克的比例做了等比例还原，车体宽度控制在适配常规场景展示的尺寸范围内，炮塔旋转时的外轮廓边界不会超出车体侧装甲的投影范围，避免场景布置时出现干涉问题。车体行走部分的负重轮、诱导轮、主动轮的相对位置严格参考实车布局，履带的张紧结构做了简化处理，既保证了外观还原度，也降低了结构复杂度，方便后续的装配调整。炮管俯仰的行程范围覆盖了实战中常用的高低射界，从平射状态到最大仰角的转动过程中，炮管尾部不会和炮塔内壁发生干涉，炮塔内部预留的空间足够容纳俯仰动作的摆动余量。车体前装甲的倾斜角度、侧装甲的防护轮廓都按照实车的防护布局做了还原，没有为了适配俯仰结构改动装甲的外形角度，保证了载具的外观识别度。在结构细节上，炮管的俯仰转轴位置做了隐藏式设计，从外观上看不到明显的铰接结构外露，不会破坏载具整体的视觉完整性。炮塔顶部的舱盖、观察窗等细节结构都保留了原有设计，和俯仰机构的运动路径完全错开，操作炮管俯仰时不会触碰这些细节结构。这类可动结构的设计，打破了传统静态模型只能展示固定姿态的局限，能够模拟不同作战姿态下的载具状态，比如平射打击地面目标、大仰角打击远距离目标的姿态，在场景展示时能呈现更丰富的视觉效果。从结构设计的合理性角度出发，俯仰机构的受力点做了加强处理，炮管根部的连接位置增加了局部加强筋，避免频繁调整俯仰角度时出现连接部位断裂的问题，同时加强筋的位置做了隐藏处理，不会外露影响外观。车体底部的结构做了平整化处理，方便放置在沙盘或者展示台面上，不会因为底部突出结构导致放置不稳。
