立式支撑结构多盘式轨道发射装置

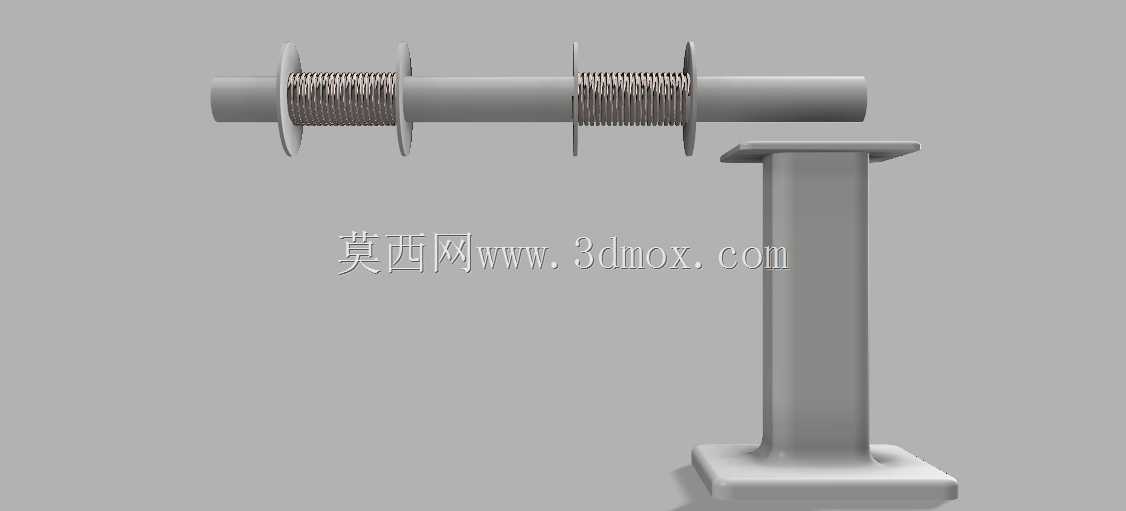

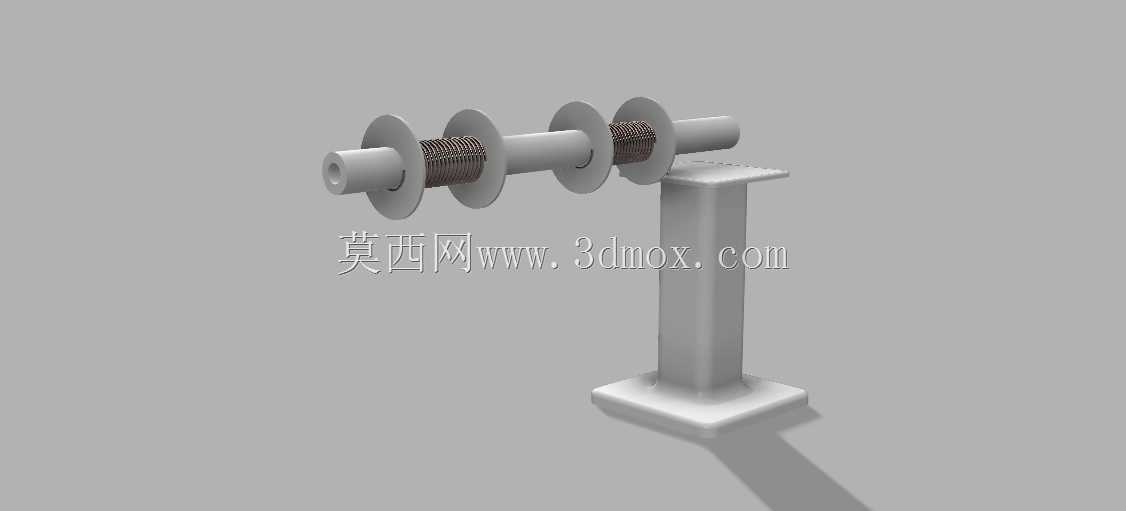

该结构属于电磁发射类特种装备的核心承载与发射主体，从结构设计逻辑来看，整体采用立式单柱支撑搭配方形安装底座的布局，底座为带圆角的方形实心结构，安装时可通过地脚螺栓与预埋基础刚性连接，安装边界需预留至少1.2倍底座边长的操作空间，用于后期炮管俯仰角度调整、轨道组件维护作业。炮体主体为同轴串联的多盘式绝缘支撑结构，沿水平炮管轴线方向均匀布置四组圆盘状绝缘隔片，隔片之间嵌套绕制的电磁发射线圈，线圈与中心炮管保持同轴度公差控制在0.05mm以内，避免发射过程中电枢受径向电磁力偏移出现卡滞。炮管采用中空薄壁圆筒结构，两端设置同轴定位止口，可根据发射需求拓展延长炮管段或加装炮口制退组件，支撑立柱与炮管的连接位置设置有可旋转俯仰铰接座，铰接座的锁紧力矩可满足炮管在-5°到+60°俯仰角度范围内任意位置锁止，适配不同射程、不同发射仰角的作业需求。从实际应用场景出发，这类结构可用于高校电磁发射原理教学试验平台搭建、特种高速投射试验的发射端载体，也可作为小型电磁发射装备的原理验证样机结构。设计过程中优先考虑了结构的同轴度保证，所有圆盘隔片与中心炮管采用过盈配合装配，支撑立柱采用变截面结构，靠近底座位置截面尺寸更大，可抵消发射瞬间的后坐力倾覆力矩，避免支撑结构出现共振变形。线圈安装位置预留有接线端子引出槽，可直接从隔片间隙引出供电线缆，无需额外在炮管上开孔破坏结构强度，整体外形尺寸控制在适配实验室室内安装的范围，底座重量经过配重优化，发射时无需额外加装地锚即可满足常规试验工况的稳定性要求，日常维护时仅需拆卸端部的定位挡圈即可逐片拆下绝缘隔片，对线圈进行检修或更换，大幅降低后期维护的拆装工作量。
