手动杠杆式气枪弹丸压制成型模具结构

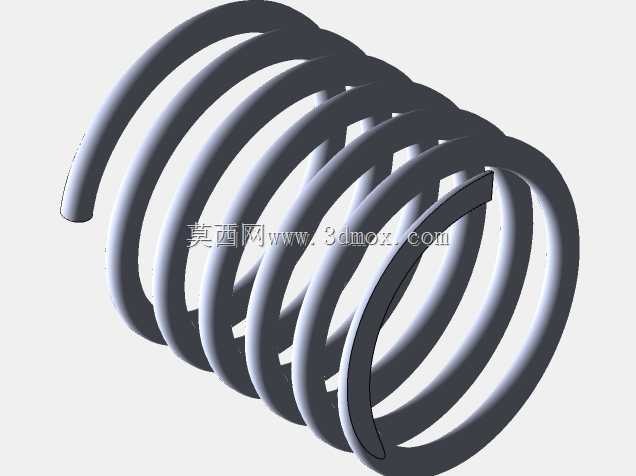

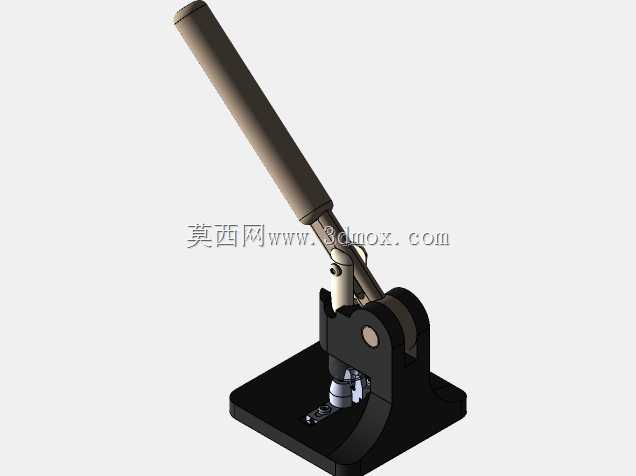

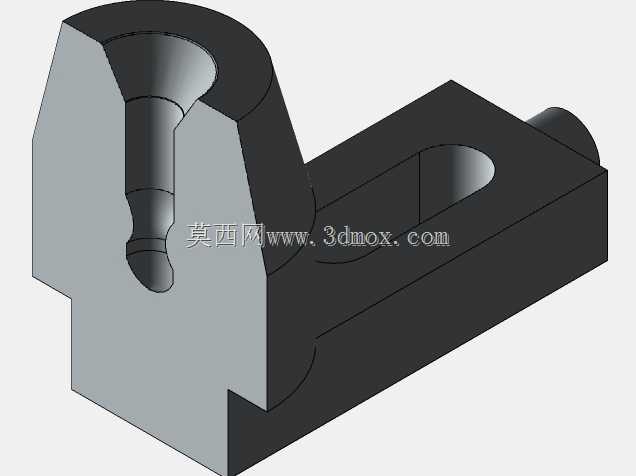

这款手动杠杆式压制成型机构，主要面向小批量铅质气枪弹丸的冷压成型作业场景，适配个体工坊、户外爱好者自制耗材、小型非标零件小批量打样的使用需求，无需外接动力源，仅依靠人力操作即可完成单颗弹丸的压制成型工序，整体结构紧凑，可直接放置在常规工作台面使用，不需要额外做地基固定或者配套动力管线布设。从结构布局来看，设备整体采用立式杠杆增力结构，底部为方形实心安装底座，底座通过四个边角的沉头孔可实现与工作台面的螺栓固定，安装边界尺寸控制在极小范围内，不会占用过多操作空间，底座上方集成了成型阴模型腔，型腔尺寸严格匹配标准气枪弹丸的外形轮廓，表面做了抛光硬化处理，减少压制成型后的脱模阻力，同时延长型腔的使用寿命。杠杆驱动部分采用长手柄设计，手柄与回转支座之间通过销轴铰接，支座固定在底座上方的立板结构上，形成一级杠杆增力结构，人手施加在手柄末端的力经过杠杆放大后，传递到下方的压头部件，压头与阴模型腔保持高精度同轴度，压合过程中不会出现偏载啃模的问题。压头与杠杆之间设置了快换连接结构，可根据不同规格弹丸的成型需求，快速更换对应尺寸的压头与配套阴模，拓展设备的适用范围。操作逻辑上，操作人员仅需将裁切好的铅质坯料放入阴模型腔，向下扳动长手柄即可带动压头下行，将坯料压入型腔完成成型，手柄复位后内置的脱模顶杆会自动将成型好的弹丸从型腔中顶出，不需要额外手动取件，整个操作流程单手即可完成，单次压合行程经过精准限位，不会出现过压损坏型腔或者压头的问题。设计过程中重点考虑了手动操作的施力舒适性，手柄长度经过反复校核，保证压合过程中操作人员的施力大小在舒适区间内，不会出现操作费力的情况，所有铰接转动位置都加装了自润滑衬套，长期使用也不会出现卡滞、磨损松旷的问题，整体结构没有复杂的传动部件，日常维护仅需定期在铰接位置涂抹润滑脂即可，故障率极低。设备的外露结构件全部做了发黑防锈处理，底座与立板之间采用螺栓加定位销的连接方式，保证整体结构的刚性，压合过程中不会出现结构变形影响成型精度的问题，成型后的弹丸外形一致性好，尺寸精度可满足常规气枪的使用要求，不需要后续额外的修形加工。
