柱塞式千分表精密测量构件结构设计

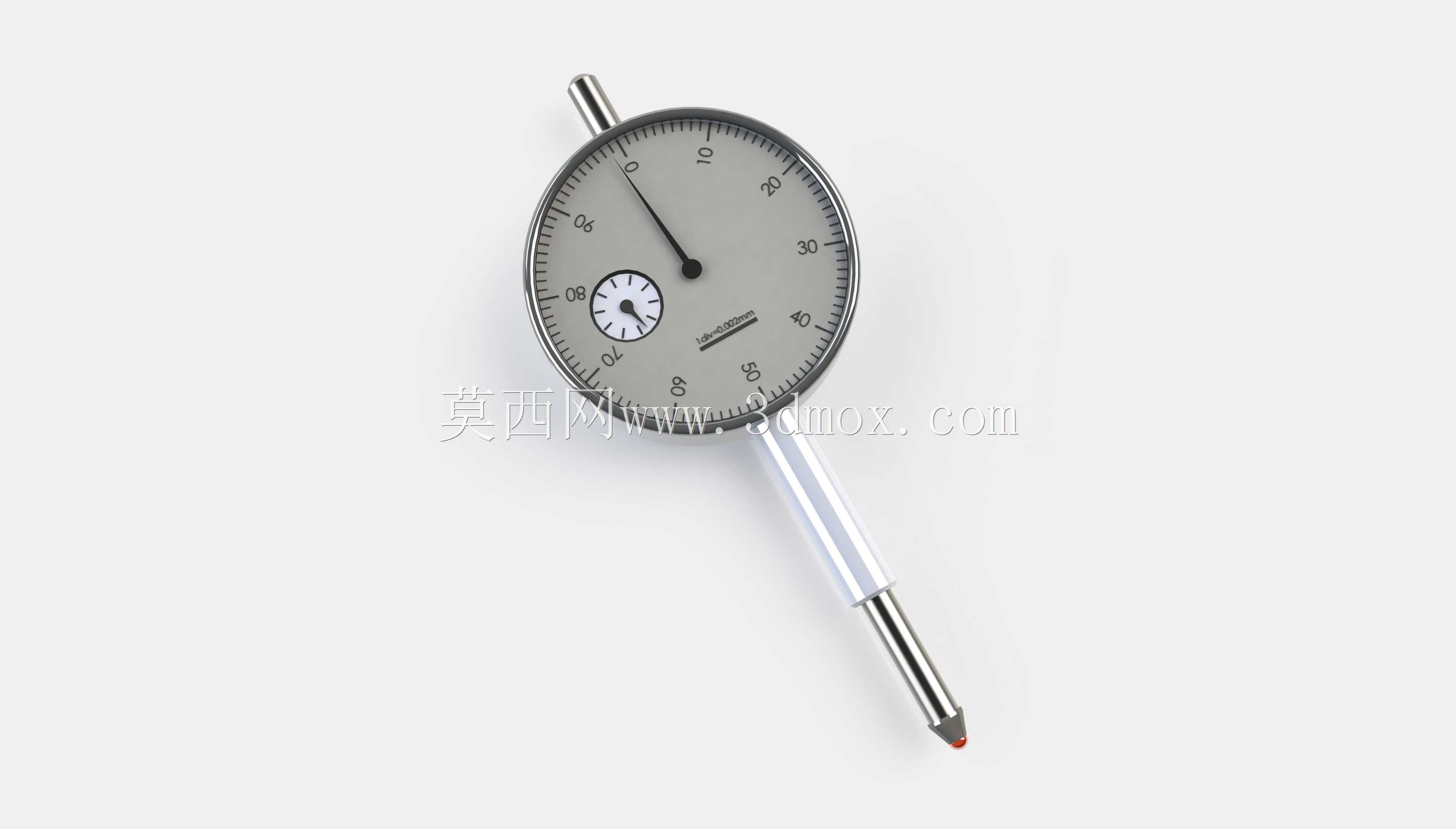

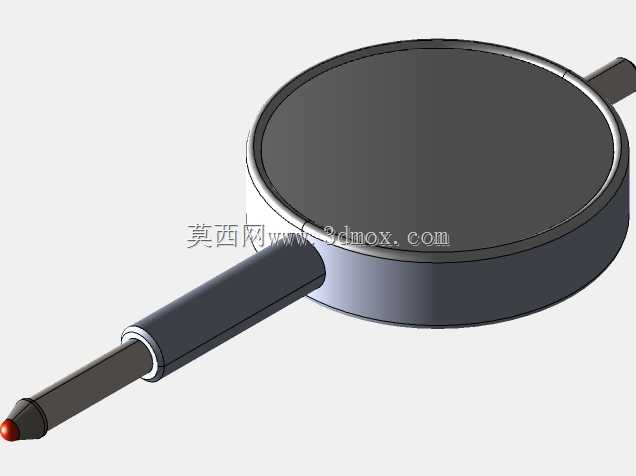

在机加工现场的工序检测、工装夹具的装夹找正、精密装配的间隙校核环节，这类柱塞式千分表是一线操作人员和质检人员手边离不开的测量器具，相较于普通百分表，它的分辨精度更高，能够捕捉微米级的位移偏差，适配对形位公差、尺寸精度要求更严苛的测量场景。从结构设计逻辑来看，这款柱塞式千分表采用齿条-小齿轮的核心传动方案，测杆的直线位移通过齿条啮合传递给齿轮组，将微小的直线运动放大为表盘指针的回转运动，传动路径上的齿侧间隙通过内置的游丝进行消隙处理，避免正反向测量时出现空程误差，保证测头抬起、压下过程中指针示值的一致性。外形布局上采用经典的圆形表壳设计，表圈做了防滑滚花处理，方便操作人员单手拧动调整表盘零位，测杆部分采用导向轴套结构，保证测头上下运动的直线度，避免侧向受力带来的测量偏差，测头端部采用硬质合金材质，耐磨性能优异，长期接触金属工件表面也不易出现磨损凹痕，维持测量触点的球面精度。安装边界方面，表壳尾部的夹持杆采用标准直径规格，能够直接适配市面上通用的磁性表座、高度尺架的夹持孔位，不需要额外制作转接工装，现场装夹十分便捷；表盘采用双刻度布局，长指针对应微米级的分度示值，小表盘用于记录长指针的回转圈数，避免操作人员读数时漏记量程圈数出现读数错误，表盘刻度线做了高对比度印刷，车间普通照明环境下也能快速清晰读取数值。实际使用中，这类千分表不仅可以单独用于工件的尺寸偏差、圆跳动、端面跳动测量，还可以集成在自动化检测工位、专用检具上，作为位移反馈元件使用，比如在轴类零件的自动分选设备上，多个千分表测头同时接触工件不同轴颈位置，就能快速获取各截面的直径尺寸、同轴度偏差数据；在模具装配环节，将千分表固定在模架上，还可以监测合模过程中动模板的平行度偏差，避免合模时出现偏载导致模具研伤。设计过程中需要重点关注传动齿轮的模数匹配、齿条的齿形精度，以及测杆导向间隙的控制，导向间隙过大会导致测杆晃动带来测量误差，间隙过小则会增大测杆运动的摩擦力，出现测头回弹迟滞的问题，同时表壳内部需要做防尘密封处理，因为机加工现场的切削液、金属碎屑一旦进入表体内部，会附着在齿轮啮合面，增大传动阻力甚至卡滞指针，直接影响测量的准确性和器具的使用寿命。
