四十英尺平架式物流运输承载架结构

做物流装备结构设计快十年，平架类集装箱的建模逻辑和普通干货柜差异极大，核心要先抓准它的使用场景——这类载具主要服务于超宽、超高、外形不规则的大件货物运输，比如重型工程机械构件、大型钢结构件、风电配套散件、工程预制模块这类没法塞进标准封闭箱的货种，港口滚装作业、公路大件转运、铁路特种平车配载场景里，它的使用频次远高于常规箱型。

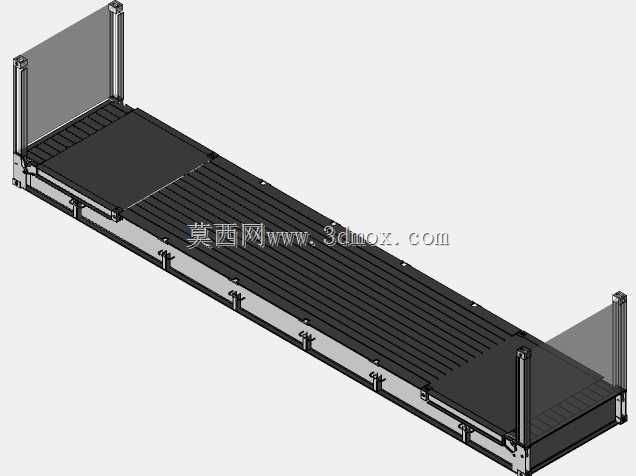

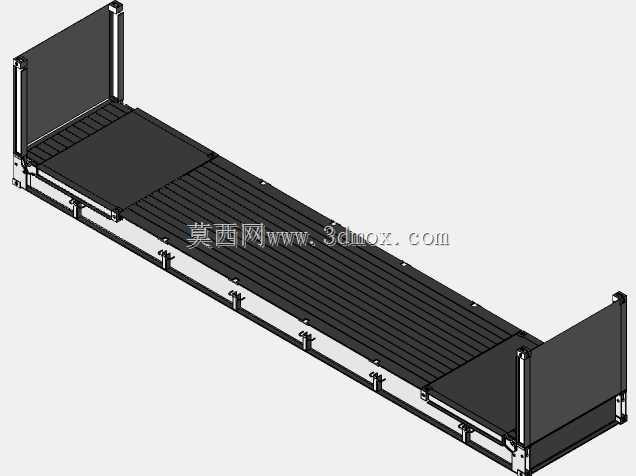

从结构设计逻辑来看，这个平架的主承载面采用了纵向密排肋板搭配底部承重大梁的结构，不是普通平板的整板铺焊设计，肋板之间预留的间隙一方面能降低整架自重，另一方面方便货物绑扎带穿过、锁扣固定，不会出现整板结构下绑扎点难找、固定不牢的问题。两端的立式端架不是固定死的刚性结构，做了可翻转折叠的铰接设计，当运输长度超出四十英尺边界的长件货物时，可以把端架放倒和主承载面齐平，拓展实际承载长度，适配不同尺寸的异形大件，端架上预留的标准角件位置完全匹配ISO集装箱锁固标准，不管是堆场堆码、车船锁固还是吊机起吊，都能和现有通用集装箱的吊具、锁座完全适配，不需要额外定制配套工装。

主承载面的边框位置每隔固定间距就设置了嵌入式的系索点，单点拉脱力满足重载货物绑扎要求，不会出现运输途中绑扎点脱落的安全隐患。底部的叉车位、起吊位都做了加强结构，叉车作业时不会因为局部载荷过大造成主承面变形，角件位置的公差严格匹配通用集装箱的安装边界，不管是和标准半挂车的转锁对接，还是堆场堆垛时和下层箱的角件配合，都能做到无偏差适配。

建模过程中特意把所有铰接位置的运动间隙做了还原，端架翻转时不会和主承面的肋板、边框产生干涉，折叠后的端架上表面和主承面齐平，不会凸起影响长件货物的平放承载。主承面的防滑纹理做了等距排布，既增加货物和承载面的摩擦力，减少运输途中的货物滑移，也避免了整面防滑设计带来的自重冗余。整个结构的受力路径做了明确区分，纵向大梁承担主要的弯曲载荷，横向肋板把局部载荷均匀传递到大梁上，端架的受力通过铰接座直接传递到底部主框架，不会出现局部应力集中的问题，不管是堆码时的垂直载荷，还是运输途中的纵向冲击载荷，都能通过框架结构均匀分散，满足长途运输、多次周转的强度要求。
