多层落地式工业置物机架结构设计

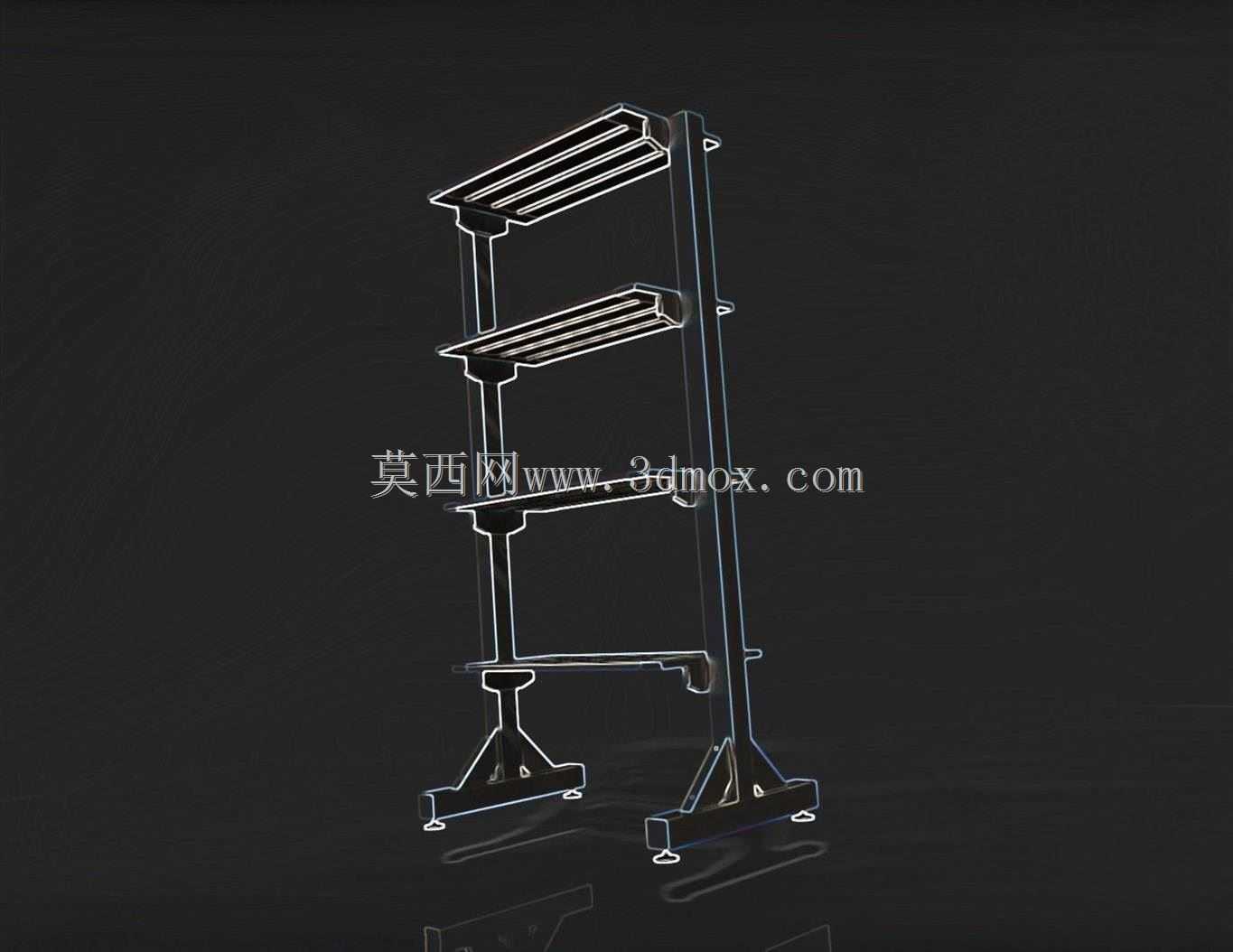

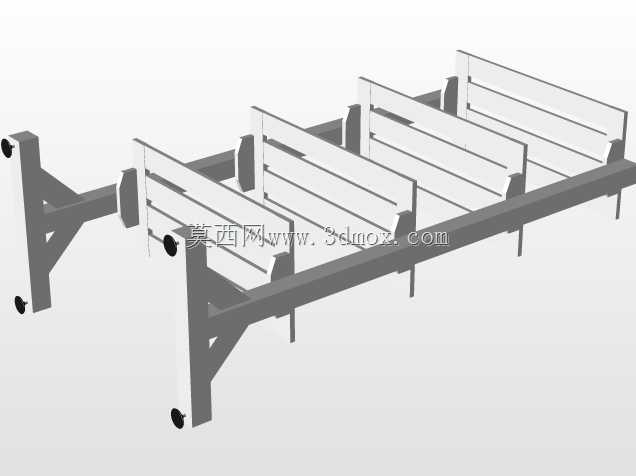

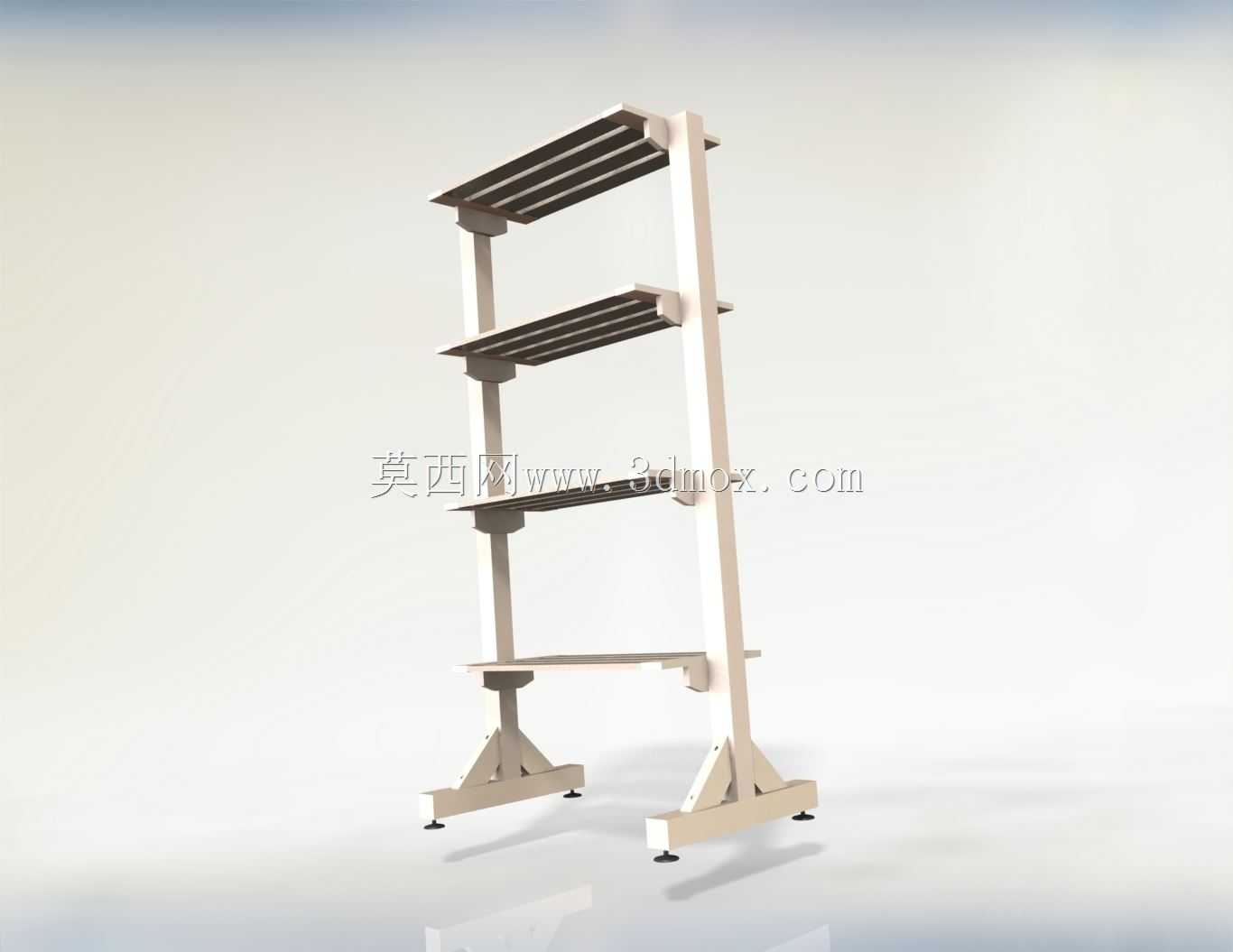

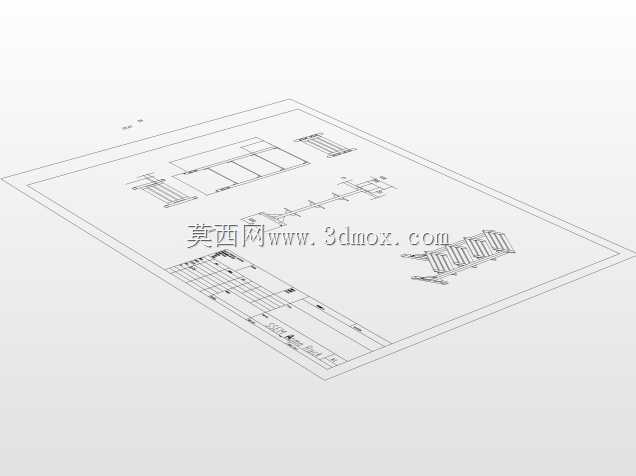

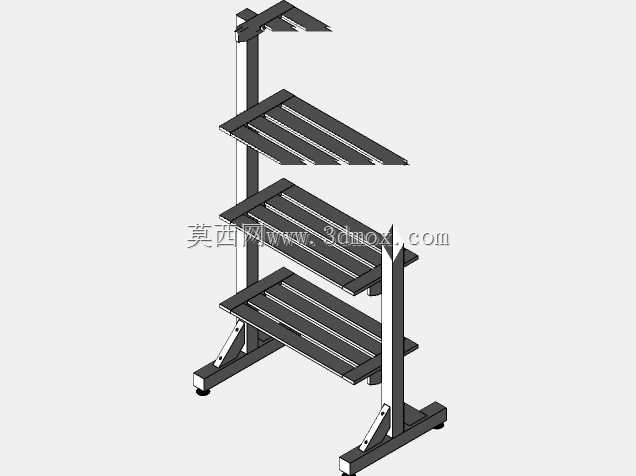

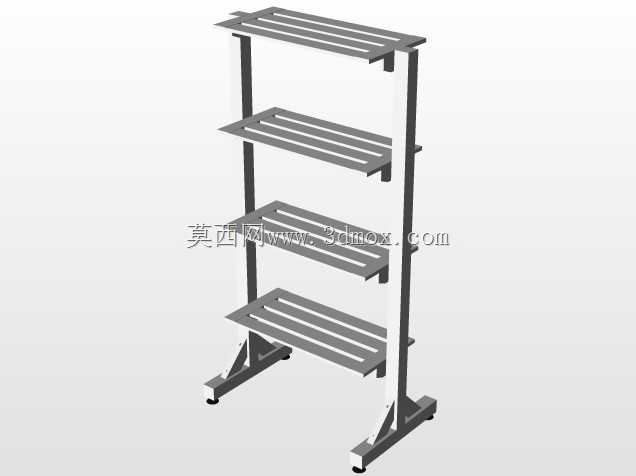

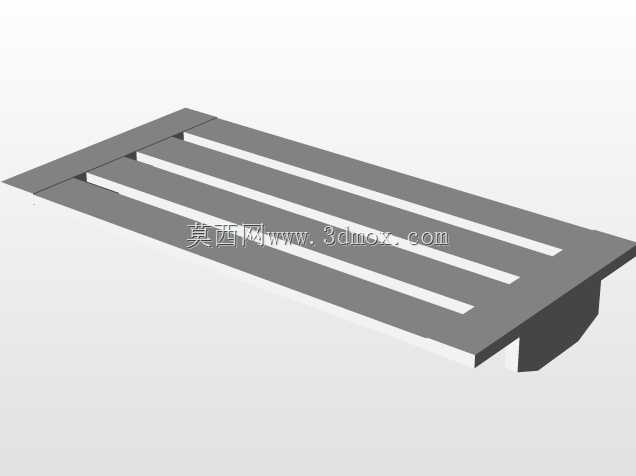

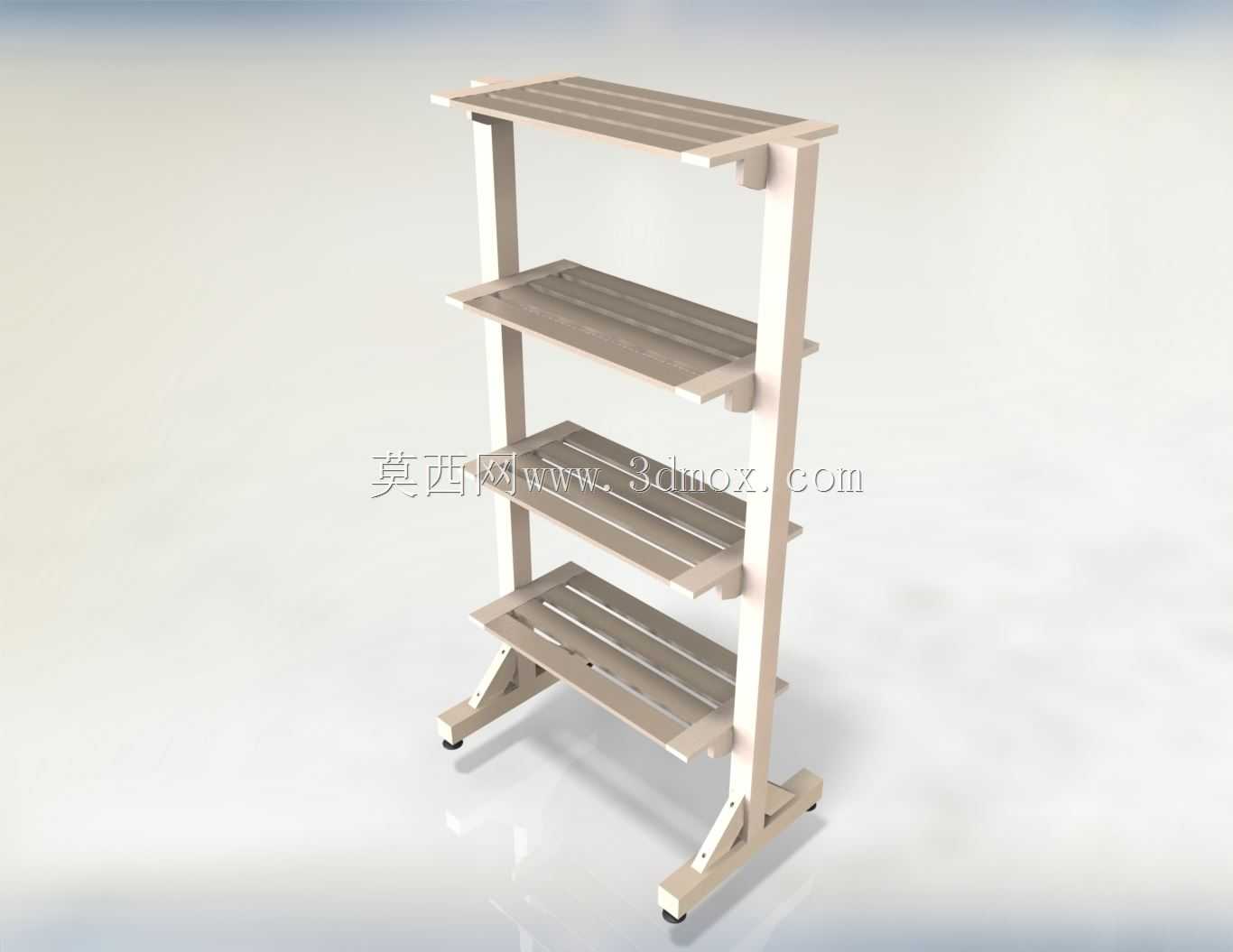

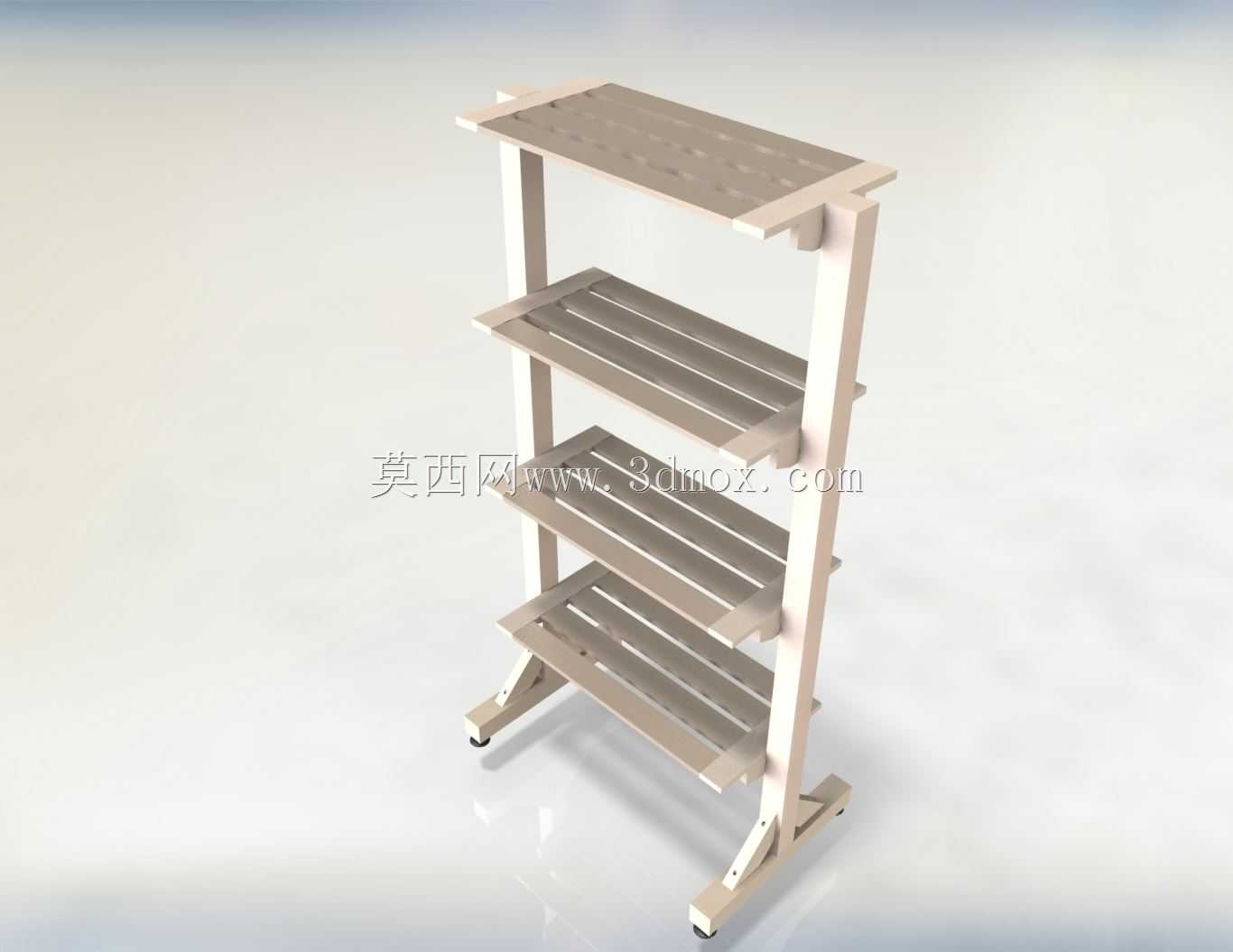

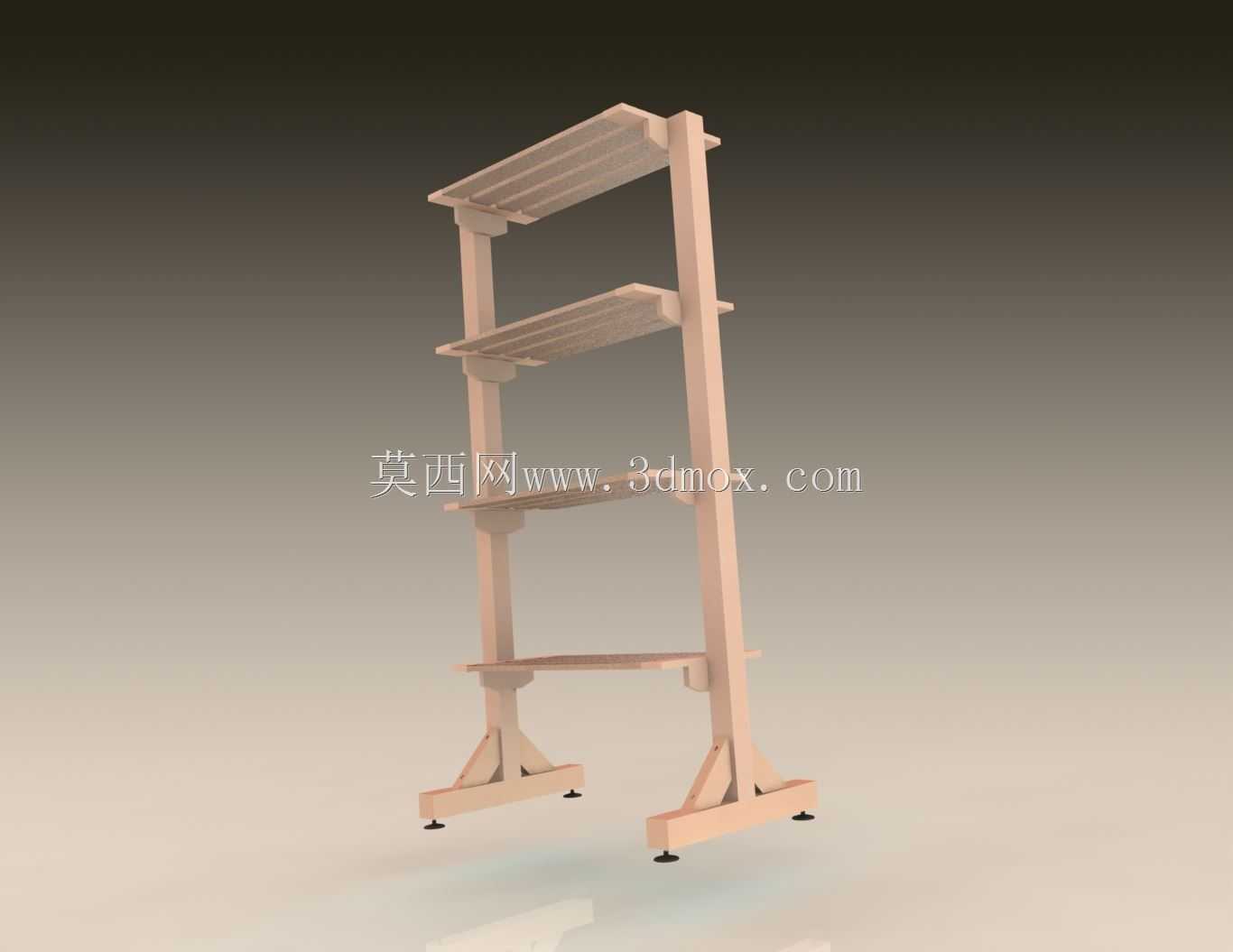

这款多层落地式置物机架，主要面向车间工位旁物料暂存、小型加工件周转存放、工装工具分类收纳这类场景设计，也可适配仓储区域轻型货品的分层摆放需求，替代传统零散堆放的物料存放方式，减少作业现场找件、理件的无效耗时。从结构设计逻辑来看，整体采用双侧立柱作为主承载支撑，立柱底部设置带调平脚的三角支撑底座，三角加强结构直接抵消立柱受偏载时产生的倾覆力矩，调平脚可适配车间地面存在的20mm以内高低差，无需额外垫设垫片即可保证架体放置平稳，避免架体倾斜导致层板上物料滑落。层板部分采用三层错落式布局，最上层与中间层为通长格栅式承载面，格栅间隙控制在15mm，既可以减轻架体自身重量，也能避免细小零件从间隙掉落，同时方便作业人员从下方观察层板上物料的存放情况；最下层为单侧延伸托臂结构，可放置尺寸偏大、重量偏高的重型工件，降低高位置物的取放难度，也能降低架体重心进一步提升放置稳定性。安装边界方面，架体整体占地宽度控制在800mm，纵深400mm，总高度1800mm，不会占用过多车间通道空间，立柱上预留的等距安装孔位，可根据实际存放物料的高度灵活调整各层板的安装间距，适配不同高度尺寸的工件、工具存放需求，无需重新打孔加工即可完成层位调整。结构连接部位全部采用螺栓紧固方式，没有焊接固定的死连接，架体可完全拆解运输，到达现场后仅需常规内六角扳手即可完成组装，组装过程无需借助起重设备，两名作业人员半小时内即可完成全部装配工序。层板边缘做了向上翻边的限位结构，防止放置在层板上的圆形工件、盒装物料受外力碰撞时从层板侧边滑落，立柱顶端设置有橡胶防护端盖，避免作业人员取放物料时被金属立柱切口划伤。实际使用过程中，单层层板额定承载为50kg，整架额定承载120kg，完全满足轻型工装、加工半成品、手动工具的存放承重需求，架体表面做喷塑防锈处理，可适配常规机加工车间存在少量切削液飞溅、空气湿度偏高的使用环境，不会短时间出现锈蚀掉漆的问题。
