高精度直齿齿条传动组件结构设计

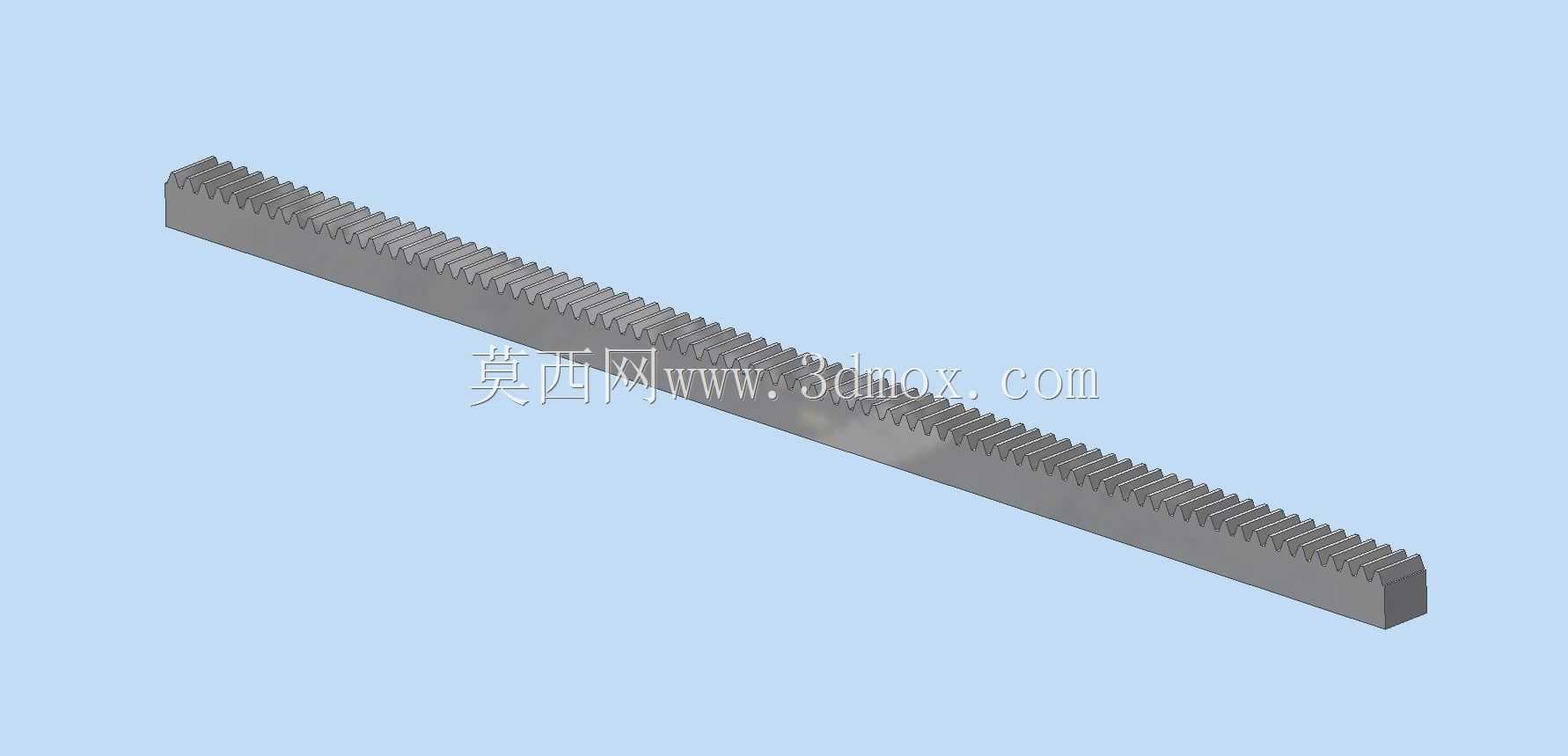

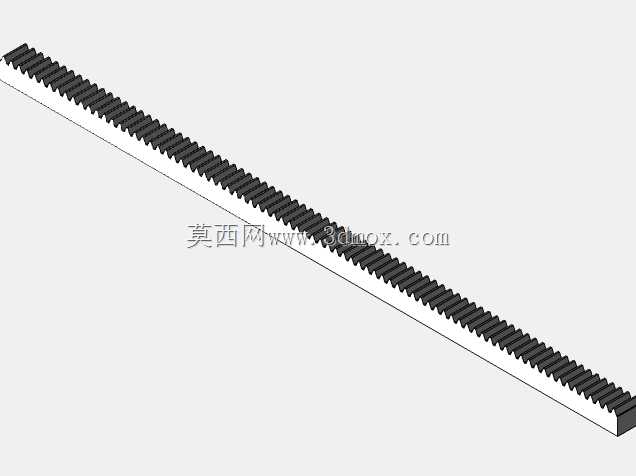

在自动化生产线的直线往复输送单元、数控机床的轴向进给机构、桁架机械手的水平行走轴等场景中，齿条作为和齿轮配对实现旋转运动与直线运动转换的核心传动部件，其齿形精度、安装基准面的形位公差直接决定整套传动系统的定位精度与运行平稳性。这款直齿齿条采用标准渐开线齿形设计，建模过程中严格遵循啮合原理，对齿顶高、齿根圆角、齿距累积误差等关键参数做了对应约束，确保和配对齿轮啮合时不存在根切、干涉问题，齿侧间隙控制在常规传动场景适配的合理区间，既不会因间隙过大出现反向传动空程，也不会因间隙过小导致运行卡滞、磨损加剧。从安装边界来看，齿条背部设置了平整的安装基准面，沿齿条长度方向等距分布安装沉孔，可直接通过内六角螺栓固定在设备的安装梁或机架型材上，安装时需保证齿条的直线度与配对齿轮的轴线垂直度，避免出现偏载导致的齿面异常磨损。不同于斜齿齿条，直齿齿条的加工难度更低，装配调整更便捷，适合中低速、中等载荷的直线传动场景，比如仓储物流堆垛机的行走驱动、自动化包装线的物料推送机构、小型龙门设备的移动轴传动等，都能看到这类直齿齿条的应用。设计过程中特意对齿根部位做了圆角过渡处理，避免应力集中导致齿条在交变载荷下出现断齿问题，齿条的截面尺寸经过受力校核，可承受对应模数下的额定传动载荷，不会在满负载运行时出现明显的挠曲变形。实际选型搭配时，需要根据设备的运行速度、负载重量、传动精度要求匹配对应模数、精度等级的齿轮，同时要考虑润滑结构的布置，在齿条旁加装自动润滑注油块，定期给齿面涂抹润滑脂，降低齿面磨损速率，延长整套传动组件的使用寿命。建模时对齿条的端面、安装孔位、齿形轮廓都做了参数化关联，后续如果需要调整齿条长度、模数、安装孔间距，只需要修改对应参数就能快速生成适配不同安装空间的型号，不需要重新从零开始绘制齿形，能大幅缩短结构设计阶段的建模效率，也方便设计人员快速完成不同规格传动方案的比对选型。
