Dremel工具工作站适配更换齿轮结构

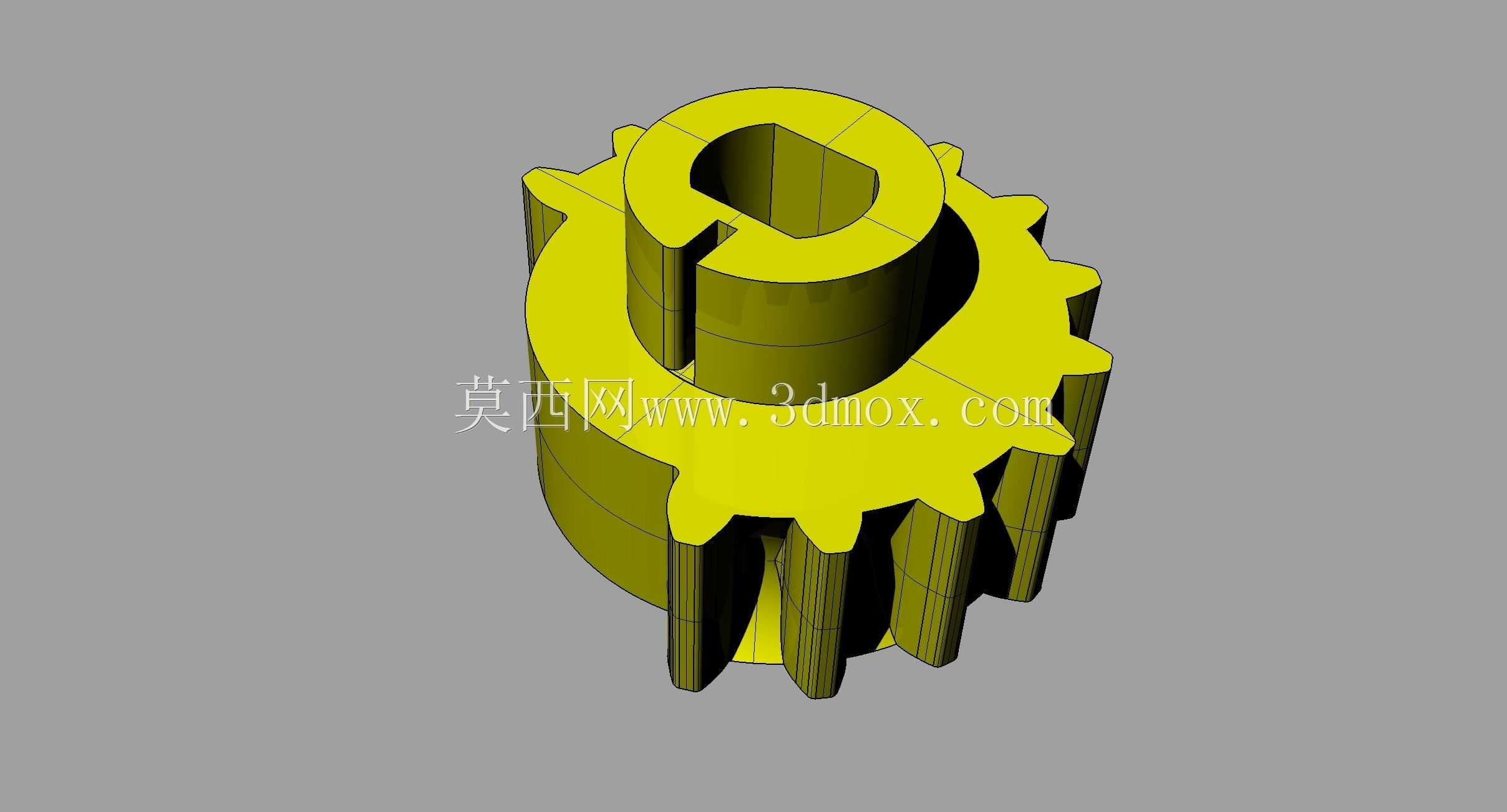

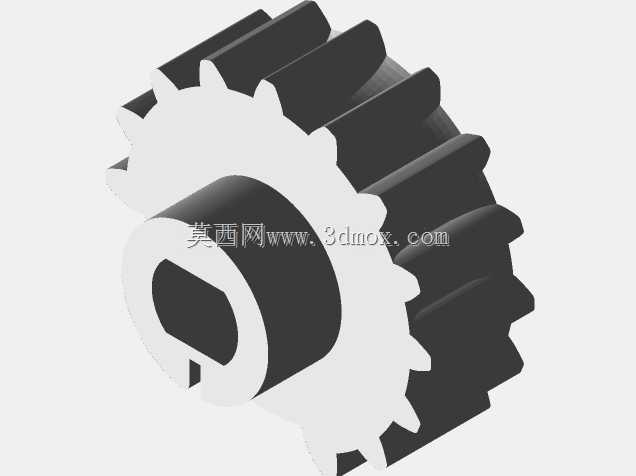

这款适配Dremel工作站的更换齿轮，主要面向桌面级手持旋转工具的工作站改装、维修替换场景，不少桌面加工爱好者在长期使用Dremel工作站后，原厂塑料齿轮会因持续负载出现打齿、磨损打滑的问题，这款替换件正是针对这类失效场景设计，可直接替换原厂对应位置的传动齿轮，恢复工作站的动力传输效率。从结构设计来看，齿轮主体采用直齿圆柱齿形，齿廓做了等强度修正，齿根位置预留1mm的加强肋条衔接轮毂与齿圈，避免3D打印成型时齿根位置因壁厚不足出现应力集中，在承受冲击负载时发生断齿。轮毂部分做了异形D型孔设计，匹配工作站传动轴的截面形状，安装时无需额外键连接即可传递扭矩，不会出现轴孔打滑空转的问题；轮毂上方额外增设的环形凸台，是专门针对弹簧预紧结构做的优化，原厂齿轮的凸台高度不足，弹簧预紧力无法均匀作用在齿轮端面，长期运行会出现齿轮偏摆、传动异响的问题，这款齿轮调整了凸台的轴向尺寸，让弹簧端面完全贴合凸台承压面，均匀承受3D打印材质自身的蠕变负载，避免长期受压后凸台变形导致的传动间隙变大。考虑到初代凸台尺寸调整后，弹簧预紧行程变短，上紧时容易出现预紧力过载的问题，设计中特意将弹簧连接点的安装位置沿周向偏移180度，补偿预紧行程的变化，让弹簧的压缩量维持在原厂设计的合理区间，不会出现预紧过紧导致的转动阻力过大、磨损加快问题。齿轮端面还集成了可同步打印的冲压工装定位结构，压装轴承或者轴套时，可直接借助该结构定位施压，无需额外制作压装工装，避免压装时压力直接作用在轮齿上导致齿形变形。安装边界上，齿轮的齿顶圆、轮毂外径、轴向总高度完全匹配原厂齿轮的安装空间，替换时无需修改工作站的其他结构，直接拆装更换即可；齿宽尺寸与原厂啮合齿轮的齿宽完全对齐，不会出现啮合错位、偏载磨损的问题，内孔的尺寸公差适配3D打印的成型精度，安装时无需二次打磨即可顺利套入传动轴，同时保证配合间隙在合理范围，不会出现松旷晃动。
